ジョイントラフSKIDのエンドプレート部寸法について

ジョイントラフSKIDのエンドプレート厚みは2mmです。

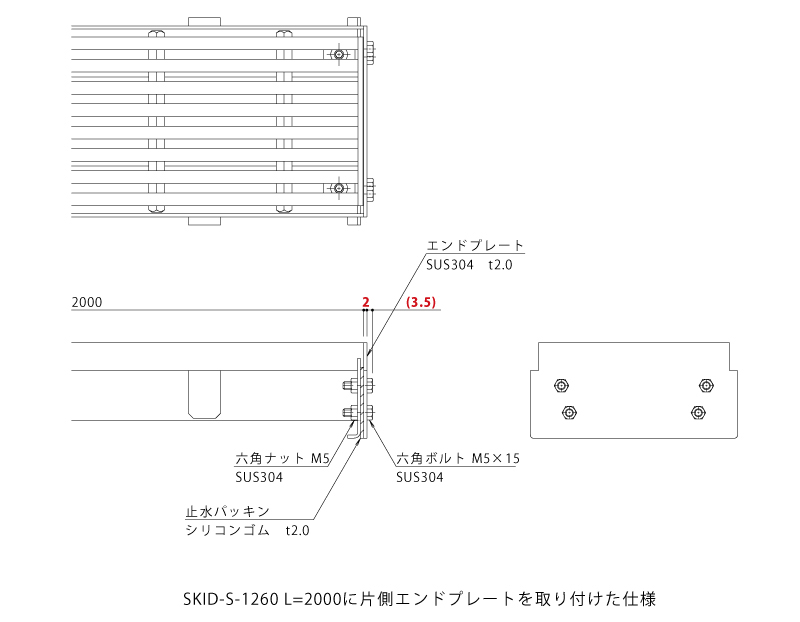

SIKD-S-1260 定尺L=2000の片側の端部にエンドプレートを組み付けた場合、SKID本体の長さはL=2002になります。
また、エンドプレートの外側には六角ボルトの頭頂部が飛び出しますので、寸法にはご注意ください。

※関連ワンポイント情報：P240417 ジョイントラフSKIDの連結手順について

※製品ページはこちら：SKID-S、SKID-C、SKID-V
