ジョイントラフ

連結式鋼製溝付スリットみぞ蓋　蓋ボルト固定
細目（すきま6mm）　ノンスリップ（ローレット模様）　ステンレス製スリット／ステンレス製トラフ

適用荷重：歩行用（5.0kN/㎡）
90°コーナー
製品符号：SKID-C

製品写真

ジョイントプレート間にシリコーン系ゴム製の止水パッキンを挟み込むことで、連結部からの水漏れを防ぎます。

製品の特徴

  • 直線 SKID-Sと組み合わせてご使用いただける90°コーナーです。
  • 水切用として使用できるステンレス製排水トラフです。
  • 受枠一体型トラフで、みぞの成形が不要となり、工期短縮に貢献します。
  • トラフ同士はボルト・ナットで連結できます。
  • 人が安全に通行できる、細目タイプのスリット蓋です。
  • ボルト固定部はメインバーの切欠きがなく、安全性・意匠性に優れます。
  • ボタンボルトが蓋から外れない構造で、清掃などの蓋開閉時に落下や、紛失の恐れがありません。
  • 滑り抵抗係数C.S.R=0.4以上を確保したノンスリップタイプです。

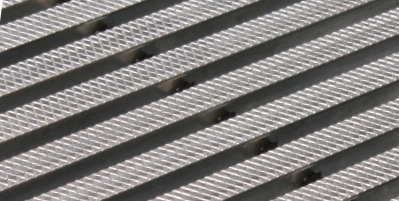

    ノンスリップ模様：ローレット

製品図面

スリット蓋寸法図

すきま6mm（P=14）

Ａ－Ａ断面図

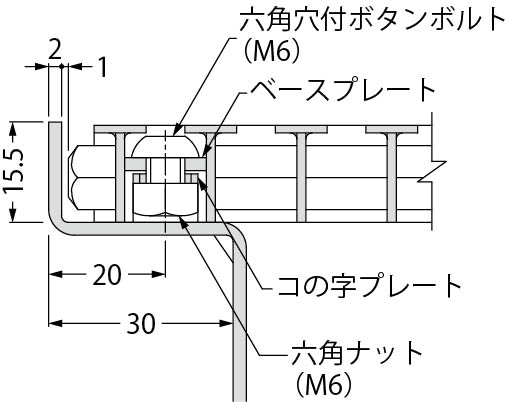

ボルト固定部詳細図

部品構成

  1. スリット蓋
    材質：SUS304
  2. トラフ
    材質：SUS304
  3. ジョイントプレート
    材質：SUS304
  4. 六角穴付ボタンボルト（M6）
    材質：SUS304
  5. アンカー
    材質：SUS304

付属部品

  1. 連結ボルト（M5×15）
  2. 連結ナット（M5）
  3. 止水パッキン

別売部品

定尺長さ

トラフ：502.5mm×502.5mm

設計情報

  1. トラフ自体に排水勾配は付いていません。
  2. トラフ端部はエンドプレートを取り付けます。

注文・発注情報

  1. 割付図に基づき製作いたします。
    排水レイアウトをご指示ください。
    割付例はこちら

質量表

呼称 スリット蓋質量 トラフ質量 総質量
1260 2.3kg 3.5kg 5.8kg

価格

タイプ 製品符号 呼称 セット価格（円/組） 図面・施工要領書等
90°コーナー SKID-C 1260 73,000 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

エンドプレート　価格

製品名 価格（円/個）
SKID用 ステンレス製エンドプレート 5,000
※価格には消費税は含まれておりません。
