製品の特徴

• U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
• JIS A 5372 推奨仕様E-1 U形側溝に適合します。
• スリットのすきまを6mmとし、通行時の安全性を向上させました。
• 蓋長さを598mmとして、施工やメンテナンスの際に取り扱いやすくしました。
• 強度は歩行用で、車両の通行のない5.0kN/�uまでの荷重がかかる場所に使用できます。

製品図面

開口寸法

受枠詳細寸法

納まり図

部品構成

1. 蓋
   材質：SS400
   処理：溶融亜鉛めっき
2. 目地
   材質：SS400
   処理：溶融亜鉛めっき
3. 受枠
   材質：SPHC
   処理：樹脂系塗装（L-C）
   処理：溶融亜鉛めっき（L-CZ）
4. 固定金具
   材質：SS400
   処理：樹脂系塗装（L-C）
   処理：溶融亜鉛めっき（L-CZ）
5. 六角ボルト（M8×25）
   材質：SUS304

別売部品

• 開閉ハンドル E型

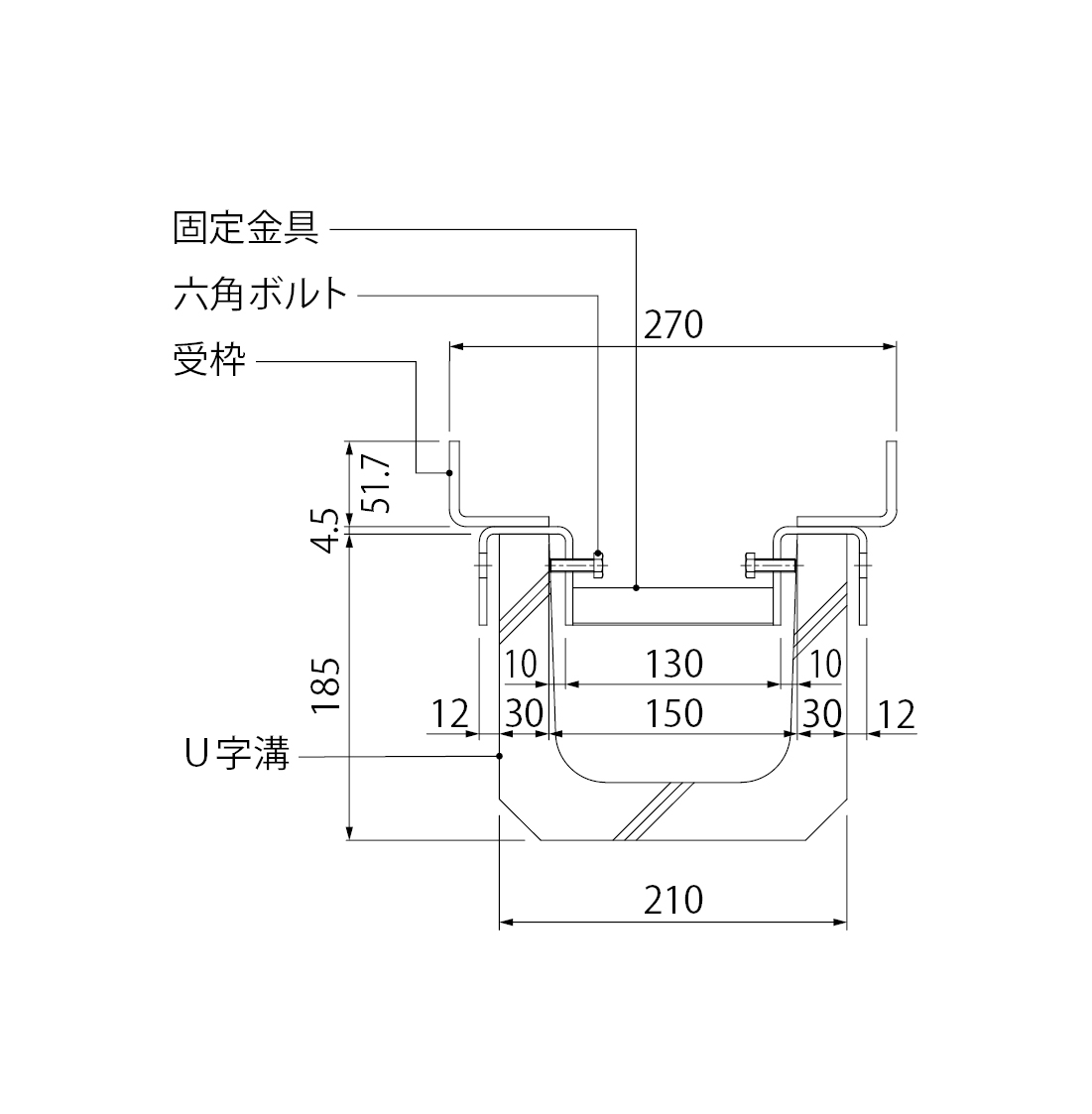

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付スチール製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。

幅決め材について

受枠には、幅決め材が溶接で仮固定されており、精度の高い受枠の施工ができます。

施工上の注意事項
幅決め材は、コンクリートが完全に硬化した後、取り外してください。コンクリートの打設前や硬化前に外しますと、受枠が変形し、製品の破損やガタツキの原因となります。
また、取り外しを忘れると、蓋本体が幅決め材の上に乗り上げて、ガタツキや異音の原因となります。

施工情報

1. U字溝上端部と受枠下部とに生じるすきまはコンクリート・モルタル等で埋めてください。
2. 固定金具部分は、必ずコンクリートで根固めを行ってください。

寸法表＜単位：mm＞

みぞ幅	HESM-M	W1	W2	W3	W4	H1	開口面積（mm2）	受枠呼称	H	H2
	蓋呼称
150	2560	150	251	270	216	45.7	14,198	L-46C-U15	51.7	111.2
180	3060	200	301	320	266	45.7	14,198	L-46C-U18	51.7	111.2
240	3560	250	351	370	316	45.7	14,198	L-46C-U24	51.7	111.2
300	4060	300	401	420	366	45.7	14,198	L-46C-U30	51.7	111.2

質量

製品符号	呼称	蓋質量（kg）	舗装材充填時の 蓋質量（約・kg）	適用荷重
HESM-M	2560	6.6	17	歩行用
HESM-M	3060	7.5	20	歩行用
HESM-M	3560	8.5	24	歩行用
HESM-M	4060	9.4	28	歩行用

価格

適用荷重	蓋			受枠（樹脂系塗装）			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
歩行用	HESM-M	2560	26,900	L-46C	U15	16,400	43,300
	HESM-M	3060	28,500	L-46C	U18	16,400	44,900
	HESM-M	3560	31,100	L-46C	U24	16,400	47,500
	HESM-M	4060	33,400	L-46C	U30	16,400	49,800

※本体は1ｍ当り、枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

適用荷重	蓋			受枠（溶融亜鉛めっき）			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
歩行用	HESM-M	2560	26,900	L-46CZ	U15	20,000	46,900
	HESM-M	3060	28,500	L-46CZ	U18	20,000	48,500
	HESM-M	3560	31,100	L-46CZ	U24	20,000	51,100
	HESM-M	4060	33,400	L-46CZ	U30	20,000	53,400

※本体は1ｍ当り、枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
