製品の特徴

• U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
• JIS A 5372 推奨仕様E-1 U形側溝に適合し、車道に並行して設置する側溝用として使用できます。

• スリットのすきまを6mmとし、通行時の安全性を向上させました。
• 蓋長さを598mmとして、施工やメンテナンスの際に取り扱いやすくしました。
• 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。

製品図面

開口寸法

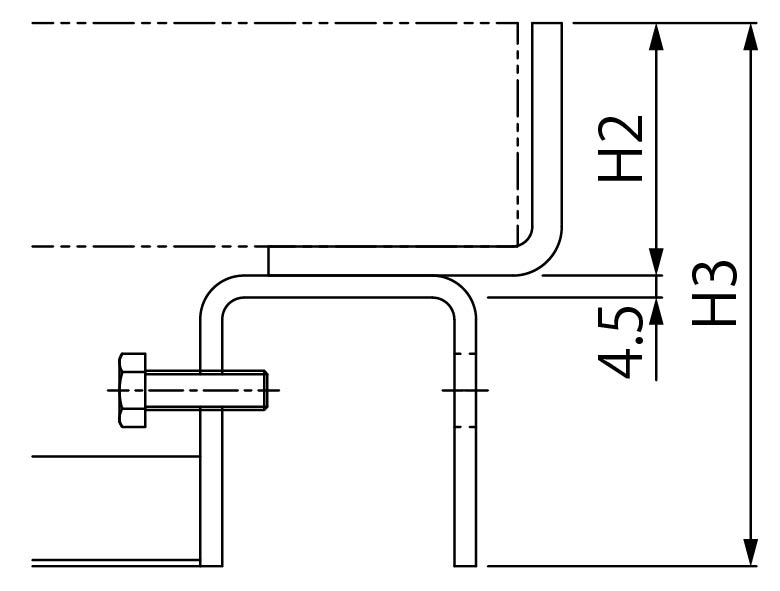

受枠詳細寸法

納まり図

部品構成

1. 蓋
   材質：SS400
   処理：溶融亜鉛めっき
2. 目地
   材質：SS400
   処理：溶融亜鉛めっき
3. 受枠
   材質：SPHC
   処理：溶融亜鉛めっき（L-CZ）
   処理：樹脂系塗装（L-C）
4. 固定金具
   材質：SS400
   処理：溶融亜鉛めっき（L-CZ）
   処理：樹脂系塗装（L-C）
5. 六角ボルト（M8×25）
   材質：SUS304

別売部品

• 開閉ハンドル E型

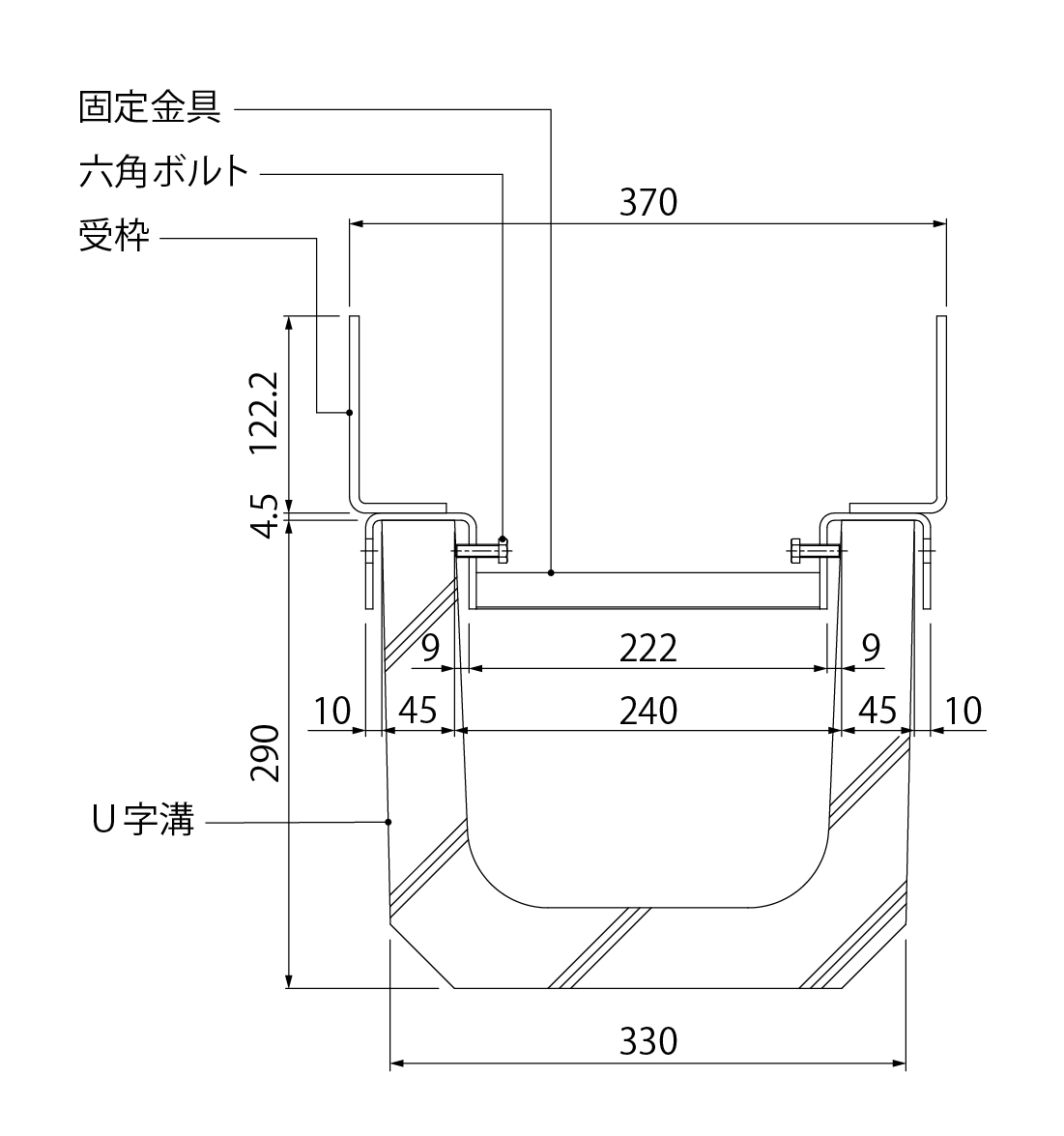

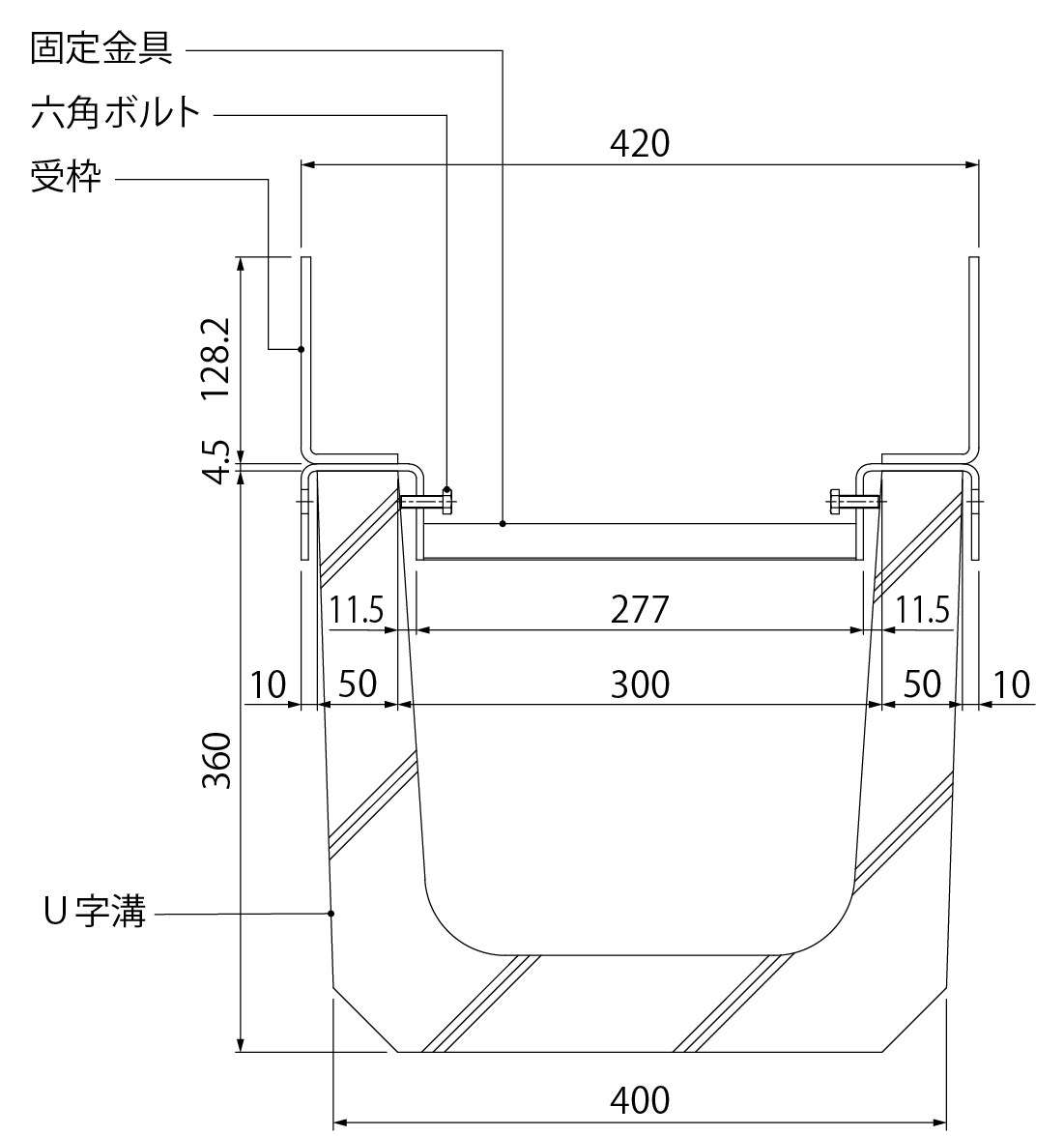

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付スチール製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。

幅決め材について

受枠には、幅決め材が溶接で仮固定されており、精度の高い受枠の施工ができます。

施工上の注意事項
幅決め材は、コンクリートが完全に硬化した後、取り外してください。コンクリートの打設前や硬化前に外しますと、受枠が変形し、製品の破損やガタツキの原因となります。
また、取り外しを忘れると、蓋本体が幅決め材の上に乗り上げて、ガタツキや異音の原因となります。

施工情報

1. U字溝上端部と受枠下部とに生じるすきまはコンクリート・モルタル等で埋めてください。
2. 固定金具部分は、必ずコンクリートで根固めを行ってください。

寸法表＜単位：mm＞

みぞ幅	蓋呼称	W1	W2	W3	W4	H1	開口面積（mm2）	受枠呼称	H	H2
150	2560	150	251	270	216	103.2	15,798	L-104C(Z)-U15	109.2	168.7
180	3060	200	301	320	266	110.2	15,798	L-111C(Z)-U18	116.2	175.7
240	3560	250	351	370	316	116.2	15,798	L-117C(Z)-U24	122.2	181.7
300	4060	300	401	420	366	122.2	15,798	L-123C(Z)-U30	128.2	187.7

質量

製品符号	呼称	蓋質量（kg）	舗装材充填時の 蓋質量（約・kg）	適用荷重	衝撃
HISM-2	2560	10.4	33	T-2	i=0.1
HISM-2	3060	12.3	40	T-2	i=0.1
HISM-2	3560	14.1	47	T-2	i=0.1
HISM-2	4060	15.9	55	T-2	i=0.1

価格

適用荷重	蓋			受枠（溶融亜鉛めっき）			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
T-2	HISM-2	2560	40,400	L-104CZ	U15	26,800	67,200
	HISM-2	3060	44,100	L-111CZ	U18	27,400	71,500
	HISM-2	3560	47,400	L-117CZ	U24	28,200	75,600
	HISM-2	4060	51,200	L-123CZ	U30	28,800	80,000

※本体は1ｍ当り、枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

適用荷重	蓋			受枠（樹脂系塗装）			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
T-2	HISM-2	2560	40,400	L-104C	U15	21,200	61,600
	HISM-2	3060	44,100	L-111C	U18	21,800	65,900
	HISM-2	3560	47,400	L-117C	U24	22,400	69,800
	HISM-2	4060	51,200	L-123C	U30	22,800	74,000

※本体は1ｍ当り、枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
