スチール製グレーチング

ボルト固定式　枠付正方形型　滑り止め模様付　集水桝用

適用荷重：T-25・T-20・T-14・T-6・T-2
製品符号：HXCL
メインバー：NSIバー・DIバー

製品写真

HXCL

製品の特徴

  • 豪雨時の水圧によるグレーチングの飛び出しを防ぐ、ボルト・ナットで固定する構造です。
  • グレーチングと受枠がボルト・ナットで固定されることで、車両通行時のガタツキ、騒音を防ぎます。
  • クッションを付けることで、より効果的にガタツキ、騒音を緩和できます。
  • 受枠内径が桝内径に合致しているため、スムーズな施工ができます。
  • 雨天時でも滑りにくい滑り止め模様付です。

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 T-25・T-2を除く全サイズ

製品図面

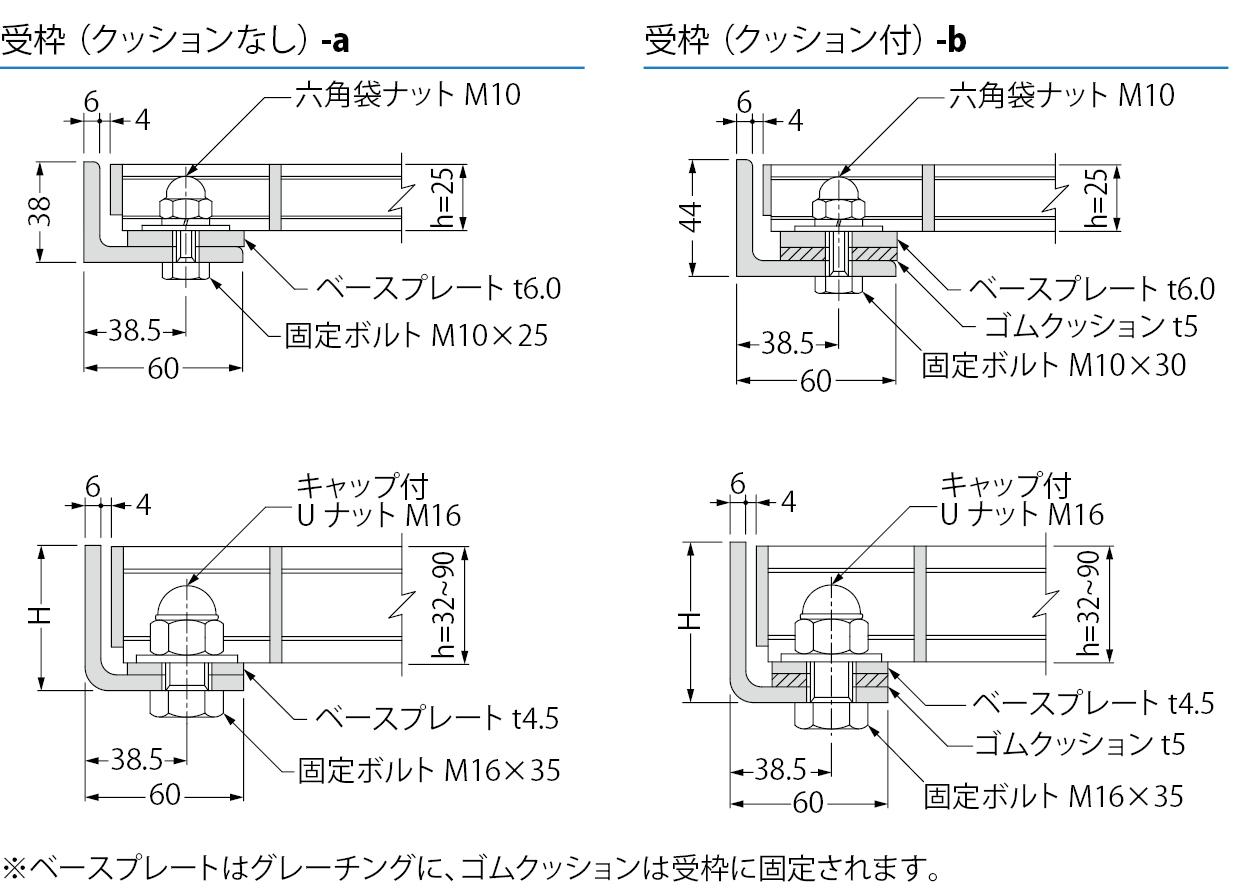

ボルト固定式スチール製受枠

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. ベースプレート
    材質：SS400
    処理：溶融亜鉛めっき
  5. 受枠
    材質：SPHCまたはSS400
    処理：樹脂系塗装（-K）
    処理：溶融亜鉛めっき（-Z）
  6. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装
  7. クッション
    材質：クロロプレンゴム

別売部品

  • T形レンチ
    h=25 呼び17
    h=32～90 呼び24
  • 鎖取付金具 AK

衝撃係数・スパン・許容応力の基準

設計情報

  1. 騒音衝撃を緩和できるようにボルトナットで固定する構造になっています。
  2. 落葉を集めるバスケット「落葉助っ人」付も設定しています。
    バスケット付　集水桝用　スチール製グレーチング　DK-Z

注文・発注情報

  1. クッションの有無をご指示ください。
    ＜例＞
    クッションなし→HXCL4450-a
    クッション付　→HXCL4450-b
  2. 受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。
  3. ご注文は下記要領でご指示ください。

ワンポイント情報

  1. ボルト固定式　枠付正方形型の蓋割について

寸法・質量表＜単位：mm＞　クッションなし

適用荷重 桝内径 呼称 グレーチング 受枠（クッションなし）-a 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 NSI-50 11.8 420 420 61 21.1
350×350 3350A 450 450 50 NSI-50 15.0 470 470 61 25.5
400×400 4455 500 501 55 DI-55 19.8 520 520 66 32
450×450 4460A 550 537 60 DI-60 25.9 570 570 71 39.7
500×500 5565 600 600 65 DI-65 32.1 620 620 76 47.6
600×600 6675 700 700 75 DI-75 49.2 720 720 86 68.8
T-20 300×300 3344 400 395 44 DI-44 8.6 420 420 56 17.6
350×350 3350A 450 450 50 NSI-50 15.0 470 470 61 25.5
400×400 4450 500 501 50 NSI-50 18.3 520 520 61 30.0
450×450 4455A 550 537 55 DI-55 23.8 570 570 66 37.2
500×500 5560 600 600 60 DI-60 30.7 620 620 71 45.8
600×600 6665 700 700 65 DI-65 43.4 720 720 76 61.6
700×700 7775 800 800 75 DI-75 63.9 820 820 86 86.3
800×800 8875 900 890 75 DI-75 79.7 920 920 86 104.9
T-14･T-6 300×300 3338 400 395 38 DI-38 7.7 420 420 50 16.3
350×350 3344A 450 450 44 DI-44 10.9 470 470 56 21.0
400×400 4444 500 500 44 DI-44 13.3 520 520 56 24.6
450×450 4450A 550 537 50 NSI-50 22.0 570 570 61 34.9
500×500 5550 600 600 50 NSI-50 26.0 620 620 61 40.0
600×600 6655 700 700 55 DI-55 38.0 720 720 66 55.1
700×700 7760 800 800 60 DI-60 53.7 820 820 71 73.9
800×800 8865 900 890 65 DI-65 70.1 920 920 76 93.5
900×900 9975 1000 995 75 DI-75 98.6 1020 1020 86 126.7
1000×1000 ※11075 1100 557・537 75 DI-75 118.9 1120 1120 86 149.8
T-2 300×300 3325 400 395 25 DI-25 7.5 420 420 38 14.8
350×350 3332A 450 450 32 DI-32 9.8 470 470 44 18.8
400×400 4432 500 500 32 DI-32 12.1 520 520 44 22.0
450×450 4432A 550 545 32 DI-32 13.4 570 570 44 24.4
500×500 5538 600 600 38 DI-38 18.6 620 620 50 31.6
600×600 6638 700 695 38 DI-38 24.1 720 720 50 39.3
700×700 7744 800 800 44 DI-44 36.2 820 820 56 54.4
800×800 8844 900 900 44 DI-44 44.0 920 920 56 64.5
900×900 9950 1000 995 50 NSI-50 68.7 1020 1020 61 92.3
1000×1000 ※11050 1100 537・557 50 NSI-50 84.4 1120 1120 61 110.4
※印はグレーチングが2枚割となります。

寸法・質量表＜単位：mm＞　クッション付

適用荷重 桝内径 呼称 グレーチング 受枠（クッション付）-b 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 DI-50 11.8 420 420 66 21.5
350×350 3350A 450 450 50 DI-50 15.0 470 470 66 25.9
400×400 4455 500 501 55 DI-55 19.8 520 520 71 32.4
450×450 4460A 550 537 60 DI-60 25.9 570 570 76 40.2
500×500 5565 600 600 65 DI-65 32.1 620 620 81 47.9
600×600 6675 700 700 75 DI-75 49.2 720 720 91 69.2
T-20 300×300 3344 400 395 44 DI-44 8.6 420 420 61 17.9
350×350 3350A 450 450 50 DI-50 15.0 470 470 66 25.9
400×400 4450 500 501 50 DI-50 18.3 520 520 66 30.5
450×450 4455A 550 537 55 DI-55 23.8 570 570 71 37.6
500×500 5560 600 600 60 DI-60 30.7 620 620 76 46.2
600×600 6665 700 700 65 DI-65 43.4 720 720 81 61.9
700×700 7775 800 800 75 DI-75 63.9 820 820 91 86.8
800×800 8875 900 890 75 DI-75 79.7 920 920 91 105.5
T-14･T-6 300×300 3338 400 395 38 DI-38 7.7 420 420 56 16.7
350×350 3344A 450 450 44 DI-44 10.9 470 470 61 21.4
400×400 4444 500 500 44 DI-44 13.3 520 520 61 25.0
450×450 4450A 550 537 50 DI-50 22.0 570 570 66 35.4
500×500 5550 600 600 50 DI-50 26.0 620 620 66 40.6
600×600 6655 700 700 55 DI-55 38.0 720 720 71 55.6
700×700 7760 800 800 60 DI-60 53.7 820 820 76 74.5
800×800 8865 900 890 65 DI-65 70.1 920 920 81 93.9
900×900 9975 1000 995 75 DI-75 98.6 1020 1020 91 127.3
1000×1000 ※11075 1100 557・537 75 DI-75 118.9 1120 1120 91 150.5
T-2 300×300 3325 400 395 25 DI-25 7.5 420 420 44 15.5
350×350 3332A 450 450 32 DI-32 9.8 470 470 50 19.7
400×400 4432 500 500 32 DI-32 12.1 520 520 50 22.8
450×450 4432A 550 545 32 DI-32 13.4 570 570 50 25.2
500×500 5538 600 600 38 DI-38 18.6 620 620 56 32.2
600×600 6638 700 695 38 DI-38 24.1 720 720 56 40.0
700×700 7744 800 800 44 DI-44 36.2 820 820 61 55.1
800×800 8844 900 900 44 DI-44 44.0 920 920 61 65.2
900×900 9950 1000 995 50 DI-50 68.7 1020 1020 66 93.3
1000×1000 ※11050 1100 537・557 50 DI-50 84.4 1120 1120 66 111.5
※印はグレーチングが2枚割となります。

クッションなし　価格

適用荷重 製品符号－呼称 価格 -a-K（樹脂系塗装） 価格 -a-Z（溶融亜鉛めっき） 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）
T-25 HXCL－3350 18,800 12,000 30,800 18,800 16,800 35,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3350A 23,200 13,400 36,600 23,200 19,100 42,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4455 25,400 14,400 39,800 25,400 20,700 46,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4460A 31,600 15,100 46,700 31,600 21,800 53,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5565 36,300 16,700 53,000 36,300 24,400 60,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6675 50,900 16,900 67,800 50,900 24,700 75,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－3344 16,100 11,400 27,500 16,100 15,900 32,000 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3350A 23,200 13,400 36,600 23,200 19,100 42,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4450 23,900 14,300 38,200 23,900 20,500 44,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4455A 29,500 14,700 44,200 29,500 21,200 50,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5560 34,900 16,500 51,400 34,900 24,000 58,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6665 47,800 16,800 64,600 47,800 24,500 72,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7775 99,700 26,300 126,000 99,700 39,700 139,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8875 115,000 28,100 143,100 115,000 42,600 157,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－3338 15,100 10,600 25,700 15,100 14,600 29,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3344A 19,900 13,000 32,900 19,900 18,400 38,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4444 21,000 13,400 34,400 21,000 19,100 40,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4450A 27,600 14,400 42,000 27,600 20,700 48,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5550 32,400 15,200 47,600 32,400 22,000 54,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6655 42,700 16,000 58,700 42,700 23,200 65,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7760 82,400 24,400 106,800 82,400 36,700 119,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8865 100,900 27,000 127,900 100,900 40,800 141,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－9975 139,300 29,800 169,100 139,300 45,300 184,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－11075 187,200 35,800 223,000 187,200 52,500 239,700 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－3325 12,100 10,200 22,300 12,100 14,000 26,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3332A 15,100 11,200 26,300 15,100 15,600 30,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4432 18,600 11,600 30,200 18,600 16,200 34,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4432A 20,600 12,000 32,600 20,600 16,800 37,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5538 23,700 14,100 37,800 23,700 20,200 43,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6638 30,400 14,200 44,600 30,400 20,400 50,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7744 52,800 20,700 73,500 52,800 30,800 83,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8844 60,900 22,600 83,500 60,900 33,800 94,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－9950 86,500 24,500 111,000 86,500 36,800 123,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－11050 131,400 32,700 164,100 131,400 47,600 179,000 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付　価格

適用荷重 製品符号－呼称 価格 -b-K（樹脂系塗装） 価格 -b-Z（溶融亜鉛めっき） 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）
T-25 HXCL－3350 18,800 15,000 33,800 18,800 19,800 38,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3350A 23,200 16,400 39,600 23,200 22,100 45,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4455 25,400 17,400 42,800 25,400 23,700 49,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4460A 31,600 18,100 49,700 31,600 24,800 56,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5565 36,300 19,700 56,000 36,300 27,400 63,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6675 50,900 19,900 70,800 50,900 27,700 78,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－3344 16,100 14,400 30,500 16,100 18,900 35,000 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3350A 23,200 16,400 39,600 23,200 22,100 45,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4450 23,900 17,300 41,200 23,900 23,500 47,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4455A 29,500 17,700 47,200 29,500 24,200 53,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5560 34,900 19,500 54,400 34,900 27,000 61,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6665 47,800 19,800 67,600 47,800 27,500 75,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7775 99,700 29,300 129,000 99,700 42,700 142,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8875 115,000 31,100 146,100 115,000 45,600 160,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－3338 15,100 13,600 28,700 15,100 17,600 32,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3344A 19,900 16,000 35,900 19,900 21,400 41,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4444 21,000 16,400 37,400 21,000 22,100 43,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4450A 27,600 17,400 45,000 27,600 23,700 51,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5550 32,400 18,200 50,600 32,400 25,000 57,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6655 42,700 19,000 61,700 42,700 26,200 68,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7760 82,400 27,400 109,800 82,400 39,700 122,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8865 100,900 30,000 130,900 100,900 43,800 144,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－9975 139,300 32,800 172,100 139,300 48,300 187,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－11075 187,200 38,800 226,000 187,200 55,500 242,700 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－3325 12,100 13,200 25,300 12,100 17,000 29,100 CAD図面DXF図面DWG図面ご使用願い図
HXCL－3332A 15,100 14,200 29,300 15,100 18,600 33,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4432 18,600 14,600 33,200 18,600 19,200 37,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－4432A 20,600 15,000 35,600 20,600 19,800 40,400 CAD図面DXF図面DWG図面ご使用願い図
HXCL－5538 23,700 17,100 40,800 23,700 23,200 46,900 CAD図面DXF図面DWG図面ご使用願い図
HXCL－6638 30,400 17,200 47,600 30,400 23,400 53,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－7744 52,800 23,700 76,500 52,800 33,800 86,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－8844 60,900 25,600 86,500 60,900 36,800 97,700 CAD図面DXF図面DWG図面ご使用願い図
HXCL－9950 86,500 27,500 114,000 86,500 39,800 126,300 CAD図面DXF図面DWG図面ご使用願い図
HXCL－11050 131,400 35,700 167,100 131,400 50,600 182,000 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
