- MKLY-S（丸）
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 簡易密閉形のマンホール鉄蓋です。
- 専用鍵付開閉ハンドルによりロックが行えます。
- 総重量6,000kgfまでの車両の通行が可能です。
- 防錆力に優れた樹脂系塗装を施しています。
規格対照表
| 規格名称 | 記号 | 呼称（サイズ） |
|---|---|---|
| 公共建築設備工事標準図 （電気設備工事編） |
R20KL | 600,750 |

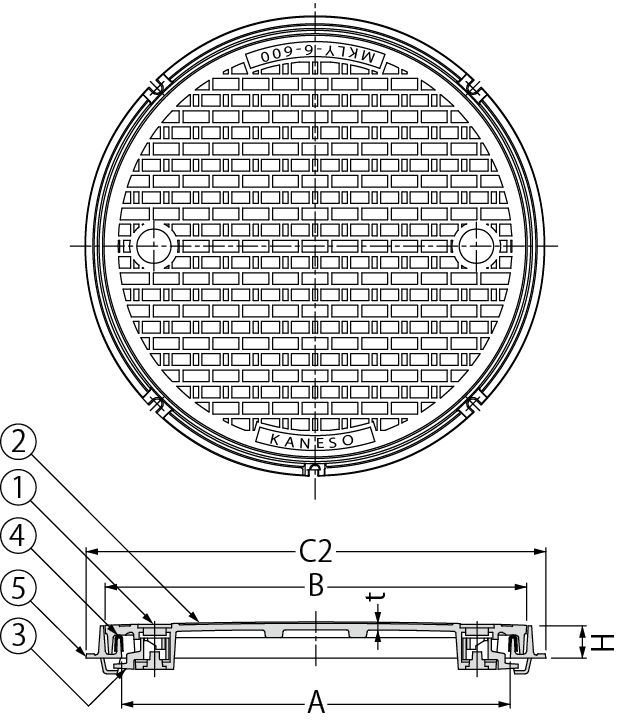

製品図面

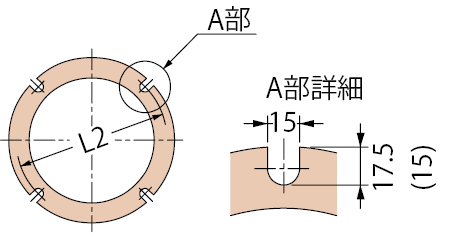

アンカーボルト取付方法
部品構成
- キャップ
材質：クロロプレンゴム - 蓋
材質：FCD500
処理：樹脂系塗装 - 鍵
材質：FCD500
処理：樹脂系塗装 - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装
別売部品
- 専用鍵付開閉ハンドル
※呼称300〜600用と呼称750用があります。
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
設計情報
- 学校・公共施設など保安を必要とする場所に適しています。
文字やマークなどの鋳出文字を入れることができます
注文・発注情報
- ご注文の際は、枠形状および盗難防止用鎖の有無、また開閉ハンドルの有無をご指示ください。
- ＜例＞
角枠・盗難防止用鎖なし（-a）・開閉ハンドルなしの場合
MKLY-S-600（丸）-a・ハンドルなし - 角枠・盗難防止用鎖付（-b）・開閉ハンドルありの場合
MKLY-S-600（丸）-b・ハンドル付
寸法表＜単位：mm＞
| 呼称 | A | B | C2 | H | t | L2 |
|---|---|---|---|---|---|---|
| 600 | 600 | 650 | 710 | 50 | 10 | 690 |
| 750 | 750 | 822 | 885 | 60 | 12 | 870 |
質量・破壊荷重・適用荷重＜加重体：Φ150＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 600 | 35 | 47 | 200kN以上 | T-20 |
| 750 | 66 | 93 | 200kN以上 | T-20 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 | |
|---|---|---|---|
| ハンドル付 | ハンドルなし | ||
| MKLY-S-600（丸） | 104,300 | 100,300 |       |
| MKLY-S-750（丸） | 235,000 | 231,000 | |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 | |
|---|---|---|---|
| ハンドル付 | ハンドルなし | ||
| MKLY-S-600（丸） | 106,500 | 102,500 | |
| MKLY-S-750（丸） | 238,400 | 234,400 | |
