カネソウのフロアーハッチ情報はこちら
張物用（適合床材：3.5mm以下） 屋内外用 一般形
適用荷重：歩行用
製品符号：MSXS-P
蓋プレート厚 1mm
適合床材：3.5mm以下
※価格には消費税は含まれておりません。
フロアーハッチ
張物用（適合床材：3.5mm以下） 屋内外用 一般形
ステンレス製 把手ロック式
適用荷重：歩行用蓋プレート厚 1mm
製品写真
適合床材：3.5mm以下
製品の特徴
- 把手ロック式の、ステンレス製です。
- 把手にロック機構を内蔵。学校・公共施設などの保安を必要とする場所に最適です。
- 小口径用の呼称200、250、300、350を設定しています。
- ガタツキ、騒音を防止する、クッション付の受枠です。
- 軽量化のため、蓋、受枠共に充填用とは別設計としました。
フロアーハッチ選定時の注意事項
- 充填用と張物用は、受枠が異なりますので、ご注意ください。
※充填用はこちらをご覧ください。 - 張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。
規格対照表
| 規格名称 | 呼称（サイズ） |
|---|---|
| 公共建築協会評価対象品 | 200,250,300,350,400,450,500,600 |
製品図面

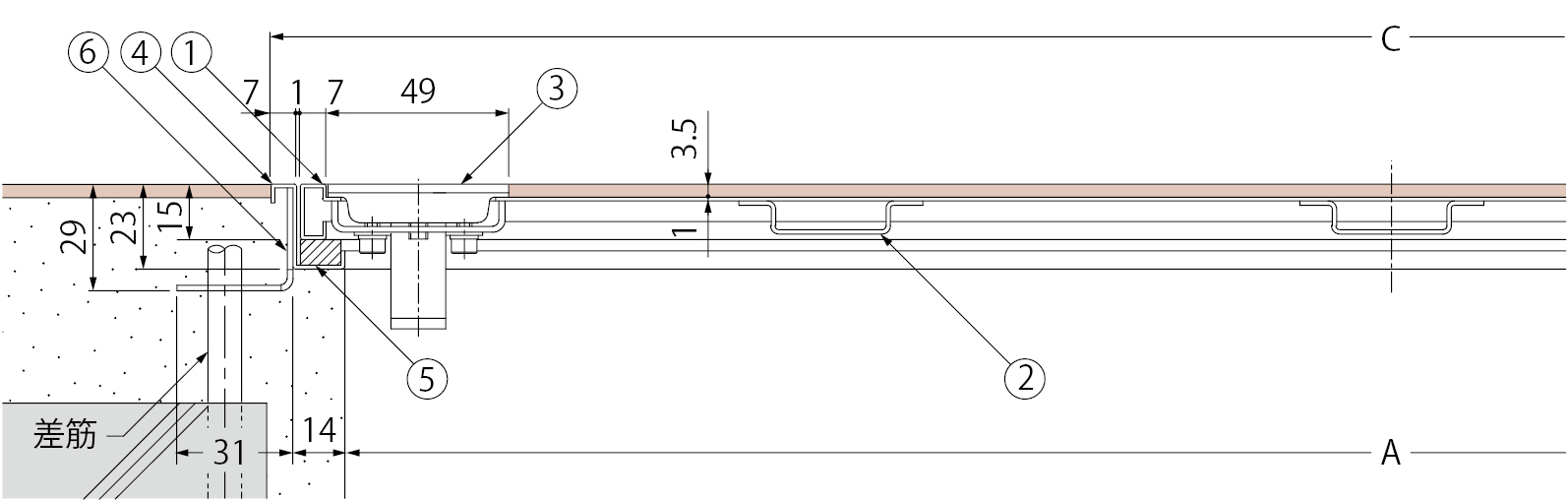

（イ−イ断面） 納まり図
ロック部平面詳細図
部品構成
- 蓋
材質：SUS304 - 補強材
材質：SUS304 - 把手
材質：SUS304 - 受枠
材質：SUS304 - クッション
材質：軟質ポリ塩化ビニル - アンカー
材質：SGHC
付属部品
- スペーサー
設計情報
- 呼称200、250、300、350の把手は、蓋の中心に1個です。
施工情報
- 蓋と受枠をセットした状態で施工を行ってください。
また、モルタルの圧力で蓋・受枠が変形する恐れがあります。必ず付属のスペーサーを蓋と受枠の間に差し込んでください。
注文・発注情報
- ご注文の際は、下記要領でご指示ください。
＜例＞張物用の場合 →MSXS-P-600 - スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-15を販売しています。
寸法・質量表＜単位：mm＞
| 呼称 | A | C | 質量（kg） | 張物時の蓋質量（約・kg） |
|---|---|---|---|---|
| 200 | 160 | 200 | 1.2 | 1 |
| 250 | 210 | 250 | 1.5 | 2 |
| 300 | 260 | 300 | 1.9 | 2 |
| 350 | 310 | 350 | 2.3 | 3 |
| 400 | 360 | 400 | 2.9 | 3 |
| 450 | 410 | 450 | 3.4 | 4 |
| 500 | 460 | 500 | 4.1 | 5 |
| 600 | 560 | 600 | 5.4 | 7 |
価格
| 製品符号-呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MSXS-P-200 | 25,000 |
|
| MSXS-P-250 | 25,500 |
|
| MSXS-P-300 | 26,700 |
|
| MSXS-P-350 | 28,600 |
|
| MSXS-P-400 | 36,000 |
|
| MSXS-P-450 | 36,300 |
|
| MSXS-P-500 | 41,300 |
|
| MSXS-P-600 | 44,500 |
|
