- MWA-2（丸）
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 密閉形のマンホール鉄蓋です。
- ボルトで蓋と枠を締め付け固定するボルトロック式です。
- 総重量2,000kgfまでの車両の通行が可能です。
- 防錆力に優れた樹脂系塗装を施しています。

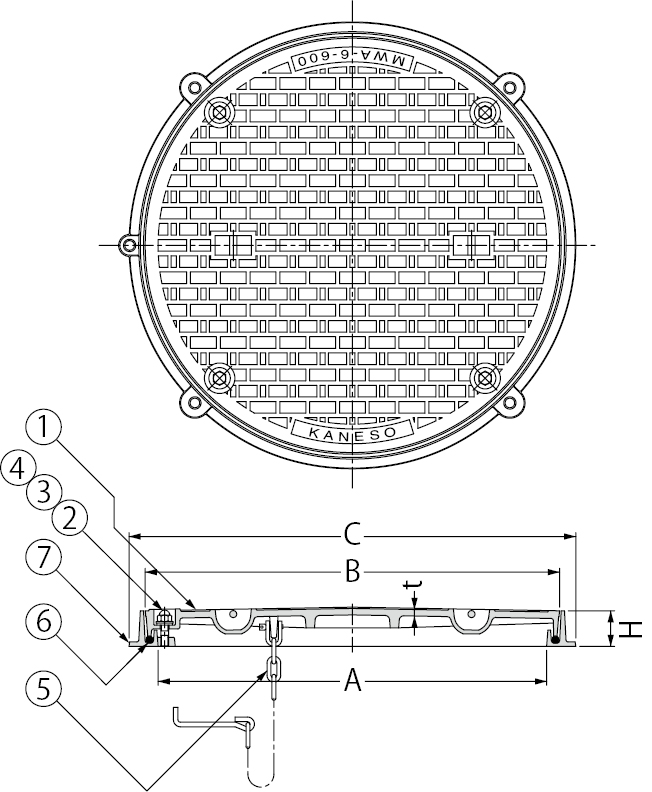

製品図面
アンカーボルト取付方法
部品構成
- 蓋
材質：FC200
処理：樹脂系塗装 - ボルト
材質：SUS304 - 袋ナット
材質：SUS304 - 座金
材質：SUS304＋NBR - 鎖
材質：SWRM
処理：溶融亜鉛めっき - パッキン
材質：クロロプレンゴム - 枠
材質：FC200
処理：樹脂系塗装
付属部品
設計情報
- 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
- 砂などによるロックボルト部の目詰まりを防ぐBキャップを用意しています。
文字やマークなどの鋳出文字を入れることができます
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
- 蓋と受枠の接触面に異物の付着などがありますと、水漏れの原因となりますので、完全に取り除いてください。
- ボルト締付は、タスキ掛けで行ってください。
注文・発注情報
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→MWA-2-600（丸）-a
鎖付→MWA-2-600（丸）-b
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | B | C | H | t | L | ボルト | 鎖B型 |
|---|---|---|---|---|---|---|---|---|
| 450 | 450 | 490 | 540 | 55 | 5 | 550 | M12×47（4ヶ所） | φ6×500 |
| 500 | 500 | 540 | 590 | 55 | 6 | 600 | M12×47（4ヶ所） | φ6×500 |
| 600 | 600 | 640 | 690 | 55 | 6 | 700 | M12×47（4ヶ所） | φ6×500 |
質量・破壊荷重・適用荷重＜加重体：Φ150＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 450 | 14 | 23 | 20kN以上 | T-2 |
| 500 | 18 | 28 | 20kN以上 | T-2 |
| 600 | 20 | 32 | 20kN以上 | T-2 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MWA-2-450（丸）-a | 35,400 |      |
| MWA-2-500（丸）-a | 45,400 | |
| MWA-2-600（丸）-a | 62,000 | |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MWA-2-450（丸）-b | 37,600 | |
| MWA-2-500（丸）-b | 47,600 | |
| MWA-2-600（丸）-b | 64,200 | |
