- MX55S-W
カネソウのEXジョイント情報はこちら
壁部（内壁） 免震エキスパンションジョイント

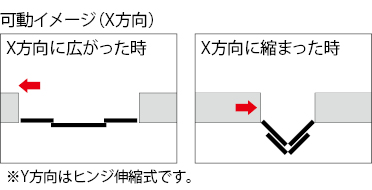

X方向折れ曲がり式
Y方向ヒンジ伸縮式
両端固定タイプ
製品符号：MX55S-W
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
壁部（内壁） 免震エキスパンションジョイント
本体パネルステンレス製プレートタイプ
X方向折れ曲がり式Y方向ヒンジ伸縮式
両端固定タイプ
ご採用、ご使用の際の留意点
地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
製品写真
性能確認試験動画
製品の特徴
- 内壁用の免震エキスパンションジョイントです。

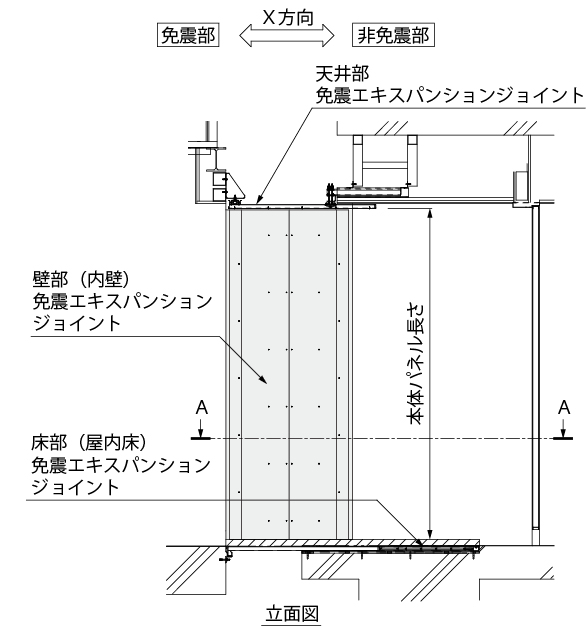

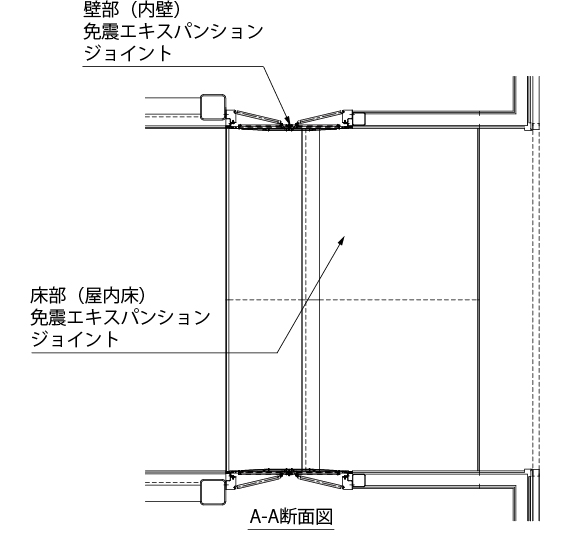

納まり図

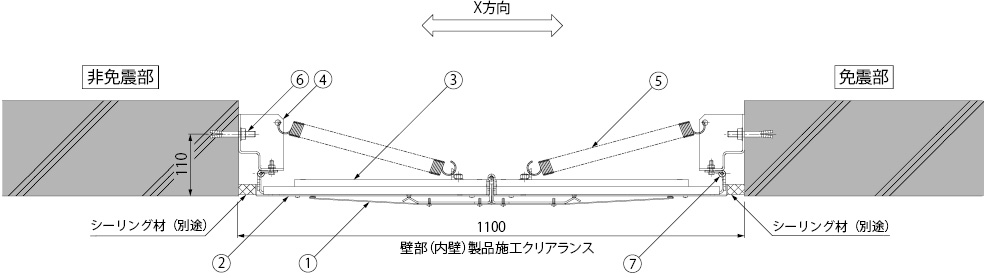

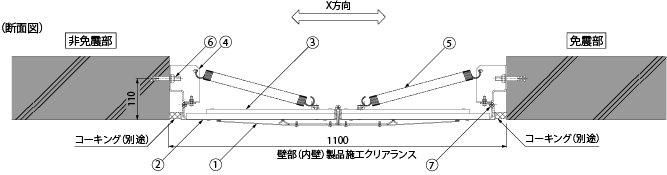

製品図面
部品構成
- 本体パネルアウト側
材質：SUS304
処理：ヘアライン仕上 - 本体パネルイン側
材質：SUS304
処理：ヘアライン仕上 - ホルダー
材質：A6063S
処理：陽極酸化塗装複合皮膜 - ブラケット
材質：SUS304 - スプリング
材質：SUS304-WPB - アンカーボルト
材質：SUS304 - ヒンジ
材質：SUS304
設計情報
- 耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。
寸法表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 本体パネル長さ | 性能指標 |
|---|---|---|---|---|
| 600 | MX55S-W | 60110 | 3000（標準長さ） | A種 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
価格
| 製品符号−呼称 | 設計可動量 （X・Y方向） |
価格（円/ｍ） | 図面等 |
|---|---|---|---|
| MX55S-W-60110 | 600mm | 594,000 |       |
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
