カネソウのEXジョイント情報はこちら
床部（屋内床） 免震エキスパンションジョイント
X方向片側のみ込みスライド式
Y方向レールスライド式
強度（標準時）：歩行用（3,500N/㎡）
仕上材貼りシロ：3mm
製品符号：MX66NT-3P
※カバー目地部において、3.7mmの段差が生じます。
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
床部（屋内床） 免震エキスパンションジョイント
本体パネルスチール製仕上材貼りタイプ
X方向片側のみ込みスライド式 Y方向レールスライド式
強度（標準時）：歩行用（3,500N/㎡）
仕上材貼りシロ：3mm
製品写真
特徴紹介動画
性能確認試験動画

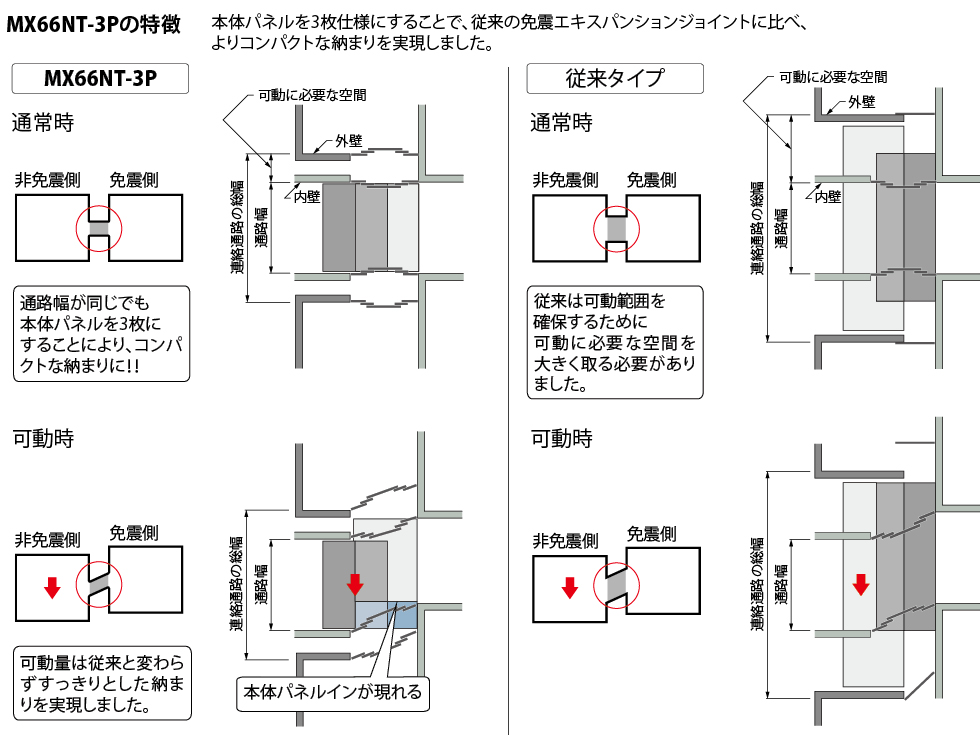

製品の特徴
- 床部免震エキスパンションジョイントです。
- 本体パネル3枚仕様で、Y方向の変位においても、開口ができない構造です。
納まり図
製品図面（標準時）
A部拡大図
※カバー目地部において、3.7mmの段差が生じます。

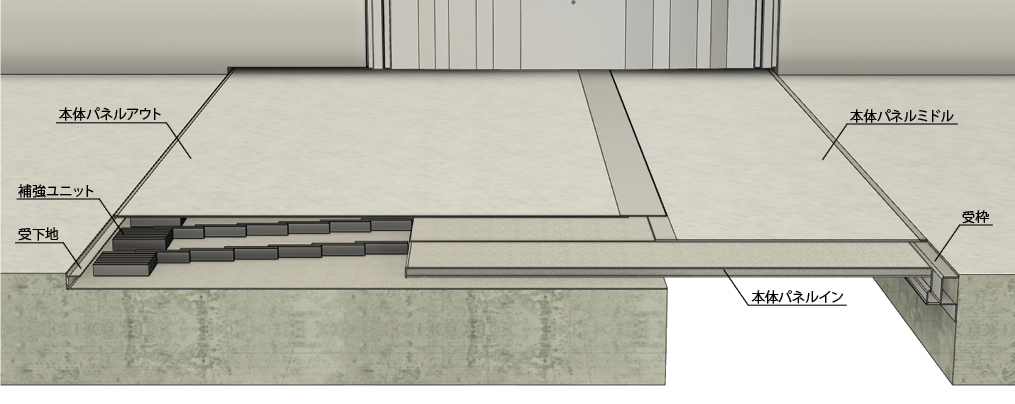

部品構成
- 本体パネルアウト
材質：SUS304、溶融亜鉛めっき鋼板 - 本体パネルミドル
材質：SUS304、溶融亜鉛めっき鋼板 - 本体パネルイン
材質：SUS304、溶融亜鉛めっき鋼板 - 補強ユニット
材質：SUS304 - 六角穴付皿ボルト
材質：SUS304 - レールスライド受枠
材質：SUS304 - 受下地
材質：SUS304、溶融亜鉛めっき鋼板 - アンカーボルト
材質：SS400
- 許容残留変位は50mmです。
- 免震部と非免震部のフロアレベルは、3.7mmの段差が生じます。
- 耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。
設計情報
寸法表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 本体パネル長さ | 性能指標 |
|---|---|---|---|---|
| 600 | MX66NT-3P | 6075 | 1000（標準長さ） | A種 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
価格
| 製品符号－呼称 | 設計可動量 （X・Y方向） |
価格（円/m） | 図面等 |
|---|---|---|---|
| MX66NT-3P-6075 | 600mm | 958,000 |       |
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
