EXジョイント免震構造建築用

MX77VSF-U-M【ご提案製品】
床部（屋外床）　免震エキスパンションジョイント
本体パネルステンレス製　仕上材充填タイプ（充填深さ110mm）　目地ズレ防止機能・可動先端カバー付

設計荷重（標準時）：歩行用（5.0kN/㎡）
※強度基準について

製品符号：MX77VSF-U-M ロードヒーティングユニット埋設仕様

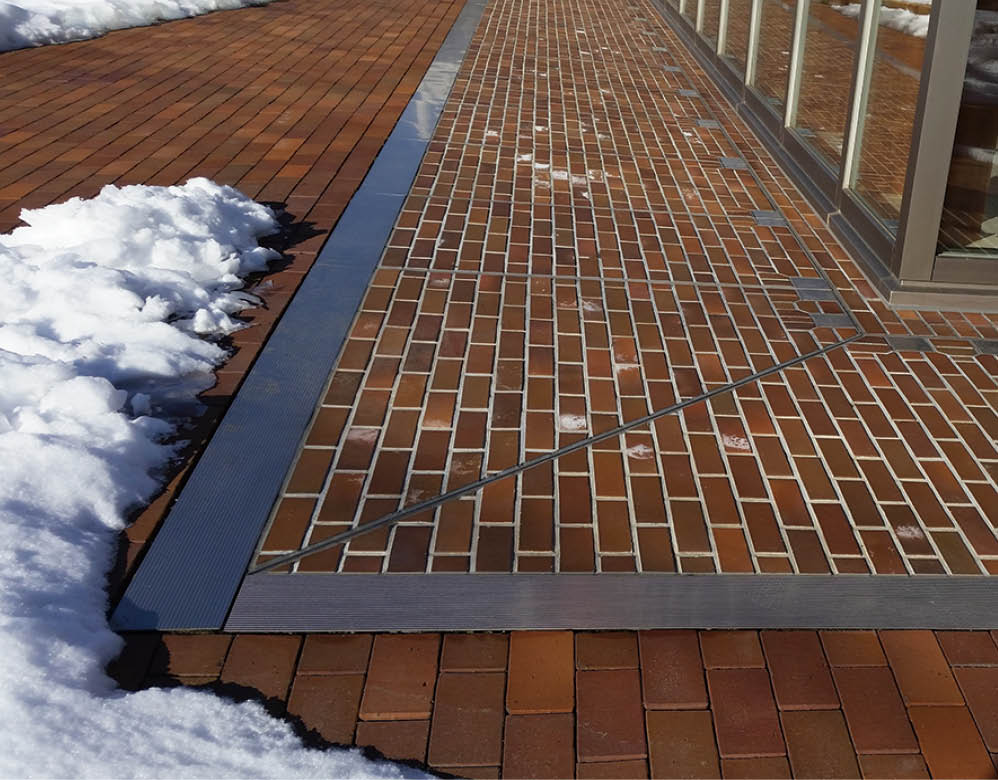

製品写真

免震エキスパンションジョイント MX77VSF-U-M　ロードヒーティング材設仕様

製品の特徴

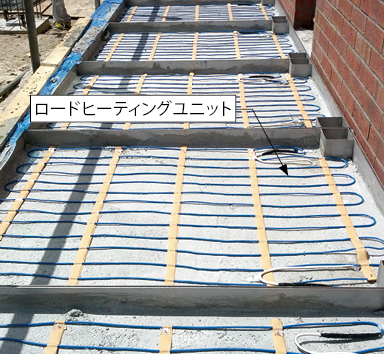

床仕上材の充填部にロードヒーティングユニット（別途）を埋設し、周囲と同じ床仕上材（別途）を充填することができます。
ロードヒーティングユニットを埋設するため、本体パネルの仕上材充填深さを110ｍｍに変更しています。

【ご提案製品について】

充填深さは、仕上材、ロードヒーティングユニット、断熱材の厚みにより設計させていただきます。
T-2、T-6、R5（輪荷重5トン）など、車両に耐える仕様にも対応させていただきます。
標準品（規格サイズ）以外で過去にお客様に作図提案した製品寸法をご紹介しています。
仕様、価格、製作日数などの詳細につきましては、弊社までお問い合わせください。
E-mailアドレス：info@kaneso.co.jp
※MX77VSF-U-M標準品はこちらをご覧ください。

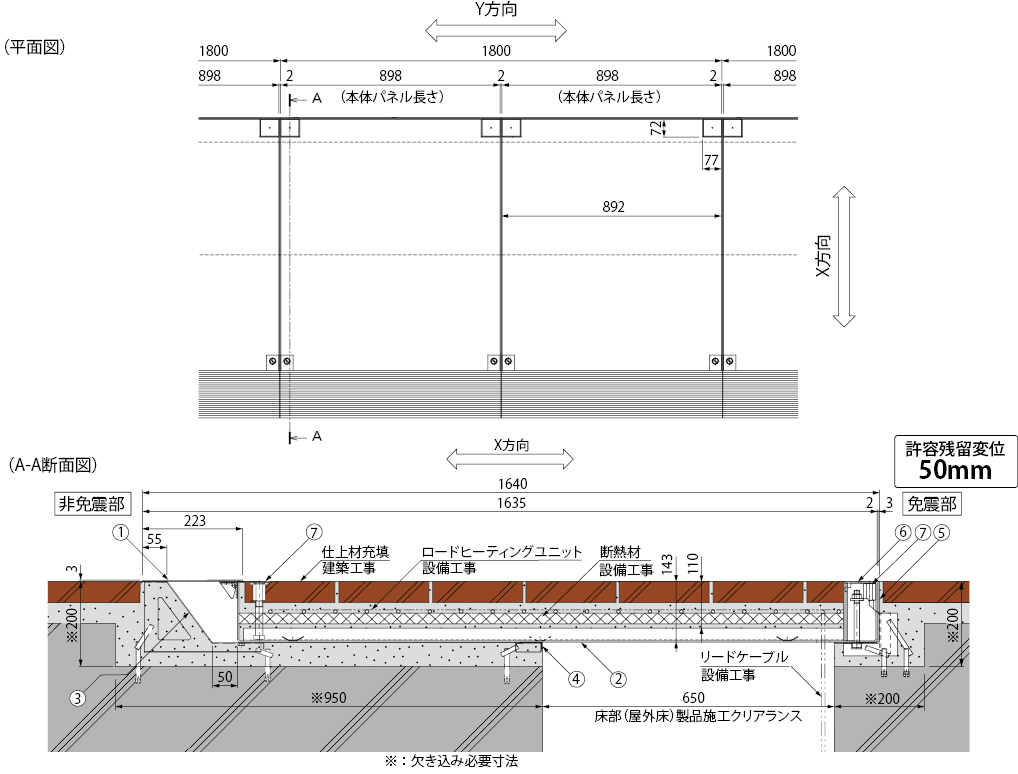

製品図面（標準時）

部品構成

先端カバー
材質：SUS304
本体パネル
材質：SUS304
受下地A
材質：SUS304
受下地B
材質：SUS304
受枠
材質：SUS304
キャップ
材質：SUS304
吊り上げ用ナット
材質：SUS304

設計情報

許容残留変位は50mmです。
敷設およびメンテナンス時の開閉に便利な吊り上げ用ナット付です。（本体パネル1枚につき４箇所）
本体パネルの定尺は898mmです。
上空通路等、本体パネルの裏面が見える場所で使用する場合の製品にも対応できます。
先端カバーの滑り止め模様は、隣合うカバーで、揃わない場合があります。

施工情報

本体パネルの補強材は溶接固定された仕様のため、取付現場での固定作業は必要ありません。
付属の専用レベラーにより、施工が非常に簡単で、精度良く行えます。

寸法表＜単位：mm＞

設計可動量（X・Y方向）	呼称	本体パネル標準長さ	本体パネル質量	性能指標
600	6065	898	68kg/枚	C種

設計可動量600mmは標準例です。
設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

図面等

製品符号－呼称	設計可動量（X・Y方向）	価格	図面・施工要領書等
MX77VSF-U-M-6065　ロードヒーティングユニット埋設仕様	600	お問合わせください。
