製品の特徴

• スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
• バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
• 底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
• バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
• バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛−アルミニウム−マグネシウム合金めっき鋼板）製です。
• バスケットは環境にやさしい無溶接工法です。

「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

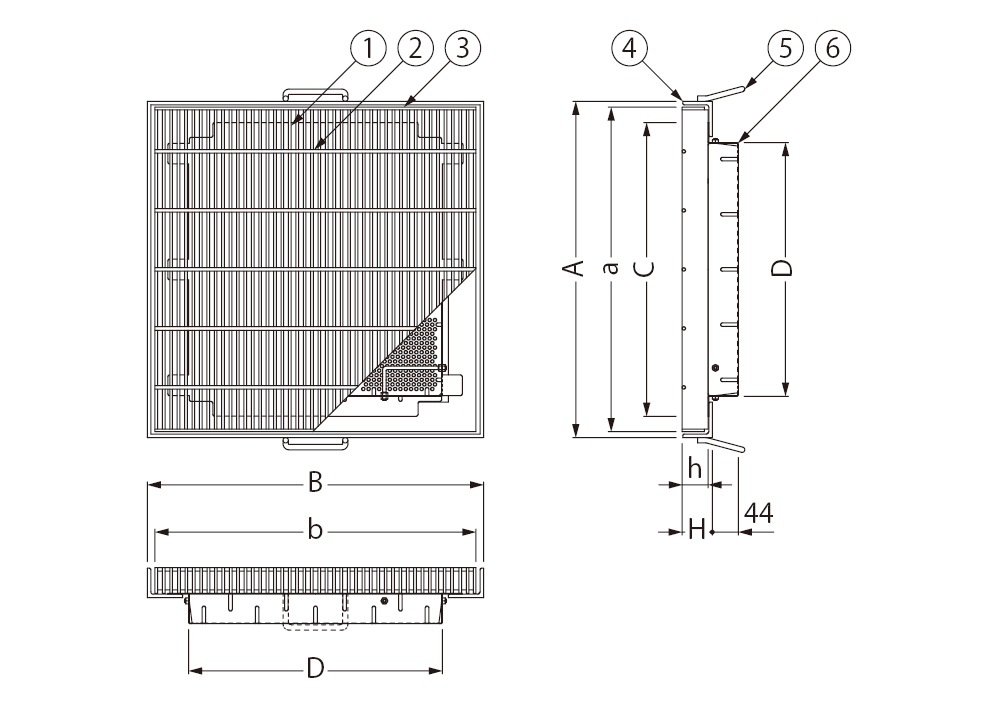

製品図面

部品構成

1. メインバー
   材質：SS400
   処理：溶融亜鉛めっき
2. クロスバー
   材質：SS400
   処理：溶融亜鉛めっき
3. エンドプレート
   材質：SS400
   処理：溶融亜鉛めっき
4. 受枠
   材質：SS400
   処理：樹脂系塗装
5. アンカー（φ9）
   材質：SS400
   処理：樹脂系塗装
6. バスケット
   材質：SGMCC

バスケット詳細図

バスケット部品構成

1. バスケット本体
   材質：SGMCC
2. 把手
   材質：SUS304
3. 六角ナット
   材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号	C	D	質量（kg）	バスケット図面
DK-300-Z	347.6	279.2	0.9
DK-350-Z	397.6	329.2	1.0
DK-400-Z	447.6	379.2	1.4
DK-450-Z	497.6	429.2	1.5
DK-500-Z	547.6	479.2	1.8
DK-600-Z	647.6	579.2	2.7
DK-700-Z	747.6	679.2	3.3

設計情報

1. 長方形タイプの製作も可能です。
   ＜例＞600×1000対応品

2. バスケットの排水機能維持のため、定期的に掃除を行ってください。
3. バスケットをセットした際に、グレーチングが受枠の上面より0.8mm高くなります。
4. ボルト固定式も設定しています。

ワンポイント情報

• 落葉助っ人とボルト固定用集水桝の材質別の適合について

寸法・質量表＜単位：mm＞

適用荷重	桝内径	グレーチング						受枠			総質量 （kg/組）	バスケット
		呼称	a	b	h	メインバー	質量（kg）	A	B	H		製品符号	C	D	質量（kg）
T-25	300×300	3338	400	393	38	I-38	12.3	420	420	44	19.5	DK-300-Z	347.6	279.2	0.9
	350×350	3338AI	450	450	38	I-38	16.9	470	470	44	26.1	DK-350-Z	397.6	329.2	1.0
	400×400	4444I	500	500	44	I-44	23.7	520	520	50	33.8	DK-400-Z	447.6	379.2	1.4
	450×450	4444AI	550	545	44	I-44	28.2	570	570	50	38.9	DK-450-Z	497.6	429.2	1.5
	500×500	5550	600	※304 289	50	I-50	50.8	620	620	56	63.9	DK-500-Z	547.6	479.2	1.8
	600×600	6650	700	※348 348	50	I-50	69.0	720	720	56	84.3	DK-600-Z	647.6	579.2	2.7
	700×700	7750	800	※408 393	50	I-50	90.2	820	820	56	108.1	DK-700-Z	747.6	679.2	3.3
T-20	300×300	3338	400	393	38	FB3×38	12.3	420	420	44	19.5	DK-300-Z	347.6	279.2	0.9
	350×350	3338A	450	443	38	FB3×38	15.8	470	470	44	25.0	DK-350-Z	397.6	329.2	1.0
	400×400	4438I	500	500	38	I-38	20.6	520	520	44	30.3	DK-400-Z	447.6	379.2	1.4
	450×450	4444AI	550	545	44	I-44	28.2	570	570	50	38.9	DK-450-Z	497.6	429.2	1.5
	500×500	5544I	600	600	44	I-44	34.0	620	620	50	46.3	DK-500-Z	547.6	479.2	1.8
	600×600	6650	700	※348 348	50	I-50	69.0	720	720	56	84.3	DK-600-Z	647.6	579.2	2.7
	700×700	7750	800	※408 393	50	I-50	90.2	820	820	56	108.1	DK-700-Z	747.6	679.2	3.3
T-14 ・ T-6	300×300	3332	400	393	32	FB3×32	10.3	420	420	38	17.4	DK-300-Z	347.6	279.2	0.9
	350×350	3332A	450	443	32	FB3×32	13.2	470	470	38	21.9	DK-350-Z	397.6	329.2	1.0
	400×400	4438	500	494	38	FB3×38	19.3	520	520	44	29.0	DK-400-Z	447.6	379.2	1.4
	450×450	4438A	550	544	38	FB3×38	22.7	570	570	44	33.0	DK-450-Z	497.6	429.2	1.5
	500×500	5538I	600	600	38	I-38	29.6	620	620	44	41.2	DK-500-Z	547.6	479.2	1.8
	600×600	6644I	700	695	44	I-44	45.3	720	720	50	59.5	DK-600-Z	647.6	579.2	2.7
	700×700	7744I	800	800	44	I-44	59.3	820	820	50	75.7	DK-700-Z	747.6	679.2	3.3
T-2	300×300	3319	400	393	19	FB3×19	6.3	417	417	23.5	10.5	DK-300-Z	347.6	279.2	0.9
	350×350	3325A	450	443	25	FB3×25	10.4	470	470	31	16.0	DK-350-Z	397.6	329.2	1.0
	400×400	4425	500	494	25	FB3×25	12.8	520	520	31	23.7	DK-400-Z	447.6	379.2	1.4
	450×450	4425A	550	544	25	FB3×25	15.0	570	570	31	26.6	DK-450-Z	497.6	429.2	1.5
	500×500	5532	600	594	32	FB3×32	22.8	620	620	38	33.9	DK-500-Z	547.6	479.2	1.8
	600×600	6632	700	695	32	FB3×32	30.8	720	720	38	43.6	DK-600-Z	647.6	579.2	2.7
	700×700	7732	800	796	32	FB3×32	40.3	820	820	38	55.1	DK-700-Z	747.6	679.2	3.3

※印はグレーチングが2枚割となります。

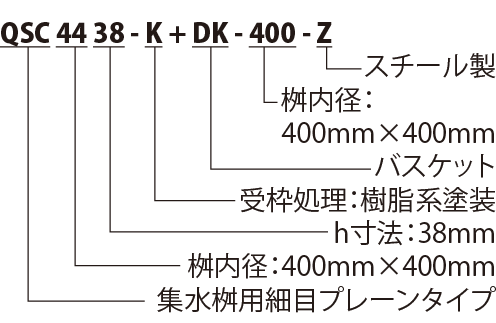

価格

適用 荷重	桝内径 （mm）	製品符号−呼称	総質量 （kg）	価格			セット価格 （円/組）	図面・施工要領書等
				本体 （円/枚）	受枠 （円/枚）	バスケット （円/個）
T-25	300×300	QSC-3338 +DK-300-Z	20.4	12,700	6,600	15,400	34,700
	350×350	QSC-3338AI +DK-350-Z	27.1	21,900	7,600	17,500	47,000
	400×400	QSC-4444I +DK-400-Z	35.2	26,500	9,400	19,100	55,000
	450×450	QSC-4444AI +DK-450-Z	40.4	30,400	9,800	20,800	61,000
	500×500	QSC-5550 +DK-500-Z	65.7	54,200	11,200	25,300	90,700
	600×600	QSC-6650 +DK-600-Z	87.0	74,500	11,500	33,100	119,100
	700×700	QSC-7750 +DK-700-Z	111.4	127,400	16,900	44,400	188,700
T-20	300×300	QSC-3338 +DK-300-Z	20.4	12,700	6,600	15,400	34,700
	350×350	QSC-3338A +DK-350-Z	26.0	19,400	7,600	17,500	44,500
	400×400	QSC-4438I +DK-400-Z	31.7	22,000	8,300	19,100	49,400
	450×450	QSC-4444AI +DK-450-Z	40.4	30,400	9,800	20,800	61,000
	500×500	QSC-5544I +DK-500-Z	48.1	33,100	10,200	25,300	68,600
	600×600	QSC-6650 +DK-600-Z	87.0	74,500	11,500	33,100	119,100
	700×700	QSC-7750 +DK-700-Z	111.4	127,400	16,900	44,400	188,700
T-14・T-6	300×300	QSC-3332 +DK-300-Z	18.3	10,900	6,400	15,400	32,700
	350×350	QSC-3332A +DK-350-Z	22.9	17,300	7,200	17,500	42,000
	400×400	QSC-4438 +DK-400-Z	30.4	19,900	8,300	19,100	47,300
	450×450	QSC-4438A +DK-450-Z	34.5	23,500	8,600	20,800	52,900
	500×500	QSC-5538I +DK-500-Z	43.0	27,300	10,100	25,300	62,700
	600×600	QSC-6644I +DK-600-Z	62.2	50,000	10,400	33,100	93,500
	700×700	QSC-7744I +DK-700-Z	79.0	84,900	16,700	44,400	146,000
T-2	300×300	QSC-3319 +DK-300-Z	11.4	7,700	3,900	15,400	27,000
	350×350	QSC-3325A +DK-350-Z	17.0	13,200	6,800	17,500	37,500
	400×400	QSC-4425 +DK-400-Z	25.1	14,000	7,000	19,100	40,100
	450×450	QSC-4425A +DK-450-Z	28.1	17,100	7,500	20,800	45,400
	500×500	QSC-5532 +DK-500-Z	35.7	24,100	8,500	25,300	57,900
	600×600	QSC-6632 +DK-600-Z	46.3	32,700	9,000	33,100	74,800
	700×700	QSC-7732 +DK-700-Z	58.4	58,300	14,600	44,400	117,300

※価格には消費税は含まれておりません。
