ステンレス製グレーチング すきま5mm ノンスリップタイプ
製品符号：SEDS-GE-DT
※呼称1812は蓋2枚割、呼称1815および1818は蓋3枚割です。
※価格には消費税は含まれておりません。
排水ユニット トラップ付トラフ
ステンレス製グレーチング すきま5mm ノンスリップタイプ
ステンレス製深型（60mm）トラフ 端部排水 たて引き用
製品写真

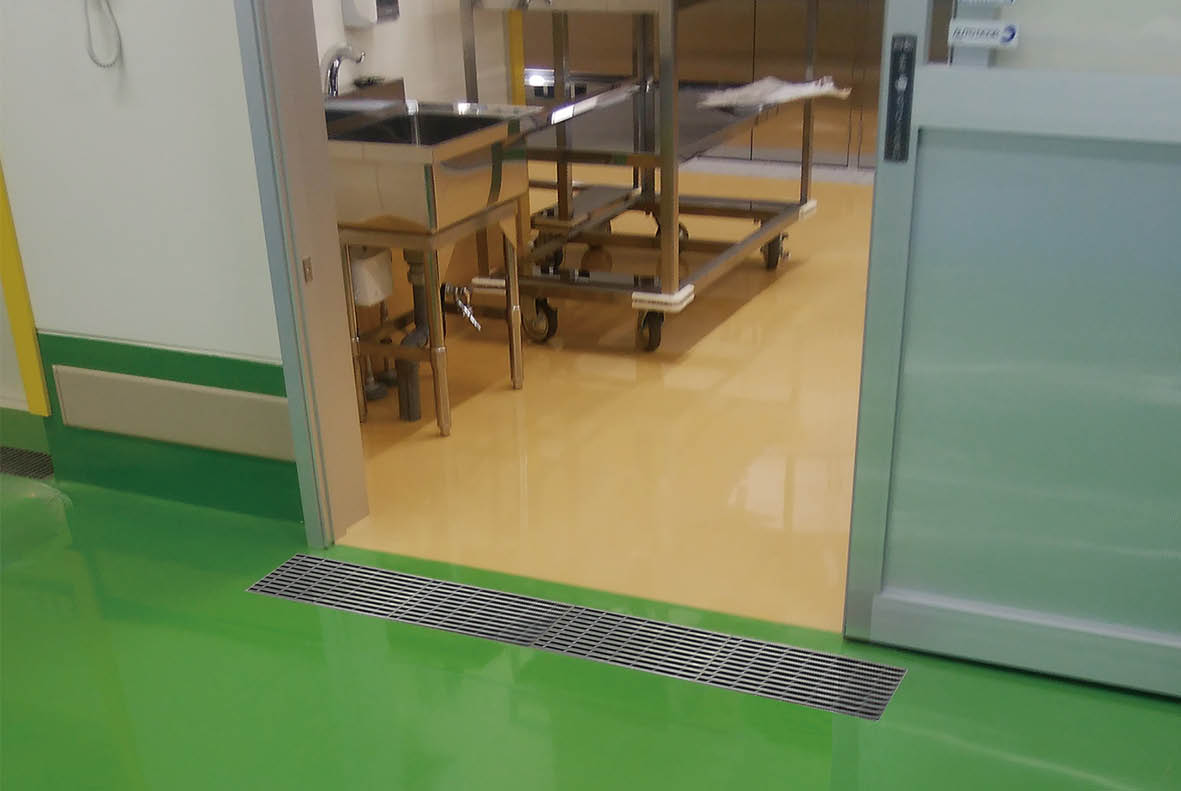

設置イメージ
製品の特徴
- 厨房やトイレの出入口など、水の使用頻度が高い場所に適しています。
- 排水管内の臭いを軽減する、樹脂製の封水トラップ付です。トラップのストレーナーは取り外しが容易で、メンテナンス性に優れます。
- 蓋は水切り効果の高い、縦目グレーチングです。
- 人が安全に通行できる、すきま5mmの細目ノンスリップタイプです。
滑り抵抗係数C.S.R=0.5以上を確保しています。
ノンスリップ模様：ローレット

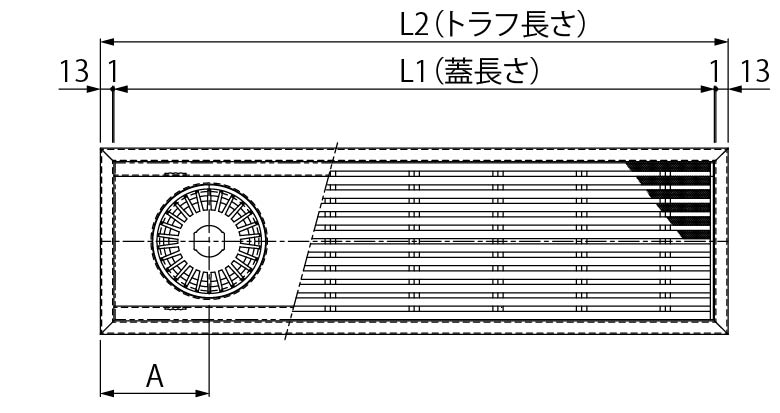

平面図

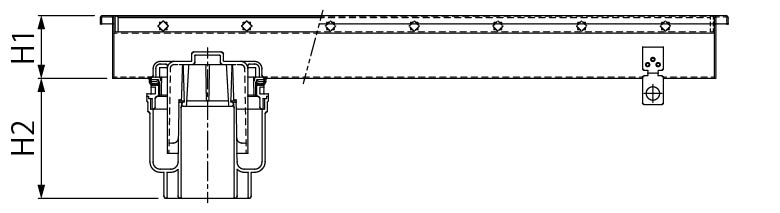

側面図
断面図
※アンカーは折り曲げ可能です。
蓋寸法図
すきま5mm（P=13）
納まり図
トラップの材質はABS樹脂です。排水温度が70℃を超える場合、軟化し部材の変形を招き、漏水等のトラブルにつながる恐れがあります。
部品構成
- 蓋
材質：SUS304 - トラフ（t1.2）
材質：SUS304
処理：ヘアライン仕上 - アンカー
材質：SGHC - トラップ
材質：ABS樹脂
付属部品
- 蓋引上げ用ハンドル
設計情報
- 標準品以外の寸法も製作いたします。
- W3の最小寸法は178mmです。
- L2の最小寸法は300mmです。
- H1の最小寸法45mmです。
- トラフ自体に排水勾配は付いていません。
- トラップへの排水管接続についてはこちらをご覧ください。
寸法・質量表＜単位：mm＞
| 呼称 | W1 | W2 | W3 | L1 ※ | L2 | H1 | H2 | A | 質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| 1806 | 124 | 150 | 178 | 572 | 600 | 60 | 115 | 104 | 3.6 |
| 1809 | 124 | 150 | 178 | 872 | 900 | 60 | 115 | 104 | 5.3 |
| 1812 | 124 | 150 | 178 | 1172 | 1200 | 60 | 115 | 104 | 7.2 |
| 1815 | 124 | 150 | 178 | 1471.5 | 1500 | 60 | 115 | 104 | 9.1 |
| 1818 | 124 | 150 | 178 | 1771.5 | 1800 | 60 | 115 | 104 | 10.7 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| SEDS-GE-1806DT | 68,500 |
|
| SEDS-GE-1809DT | 101,900 |
|
| SEDS-GE-1812DT | 117,500 |
|
| SEDS-GE-1815DT | 133,100 |
|
| SEDS-GE-1818DT | 147,000 |
|
