排水ユニット
排水管内の臭いや、害虫の侵入を防ぐ排水ユニット
トラフ本体に、樹脂製トラップが装着されており、排水管内の臭いや害虫の侵入を防ぎます。
蓋は、すきま5mmのステンレス製グレーチング、ステンレス製パンチングプレートを設定。
設置場所や用途に応じて、お選びいただけます。
蓋は、すきま5mmのステンレス製グレーチング、ステンレス製パンチングプレートを設定。
設置場所や用途に応じて、お選びいただけます。

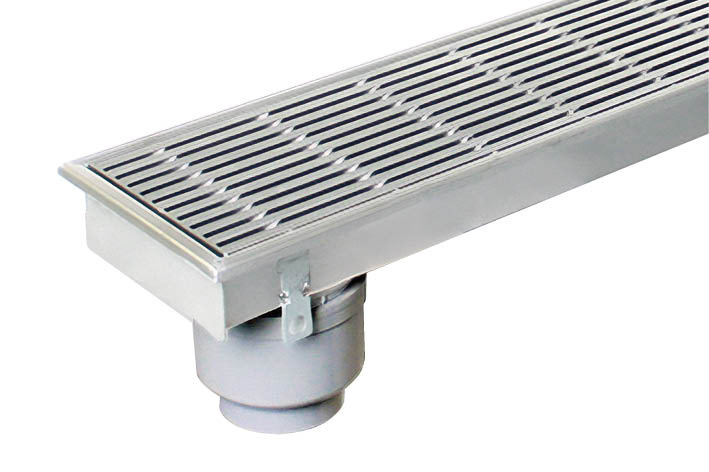

グレーチング蓋

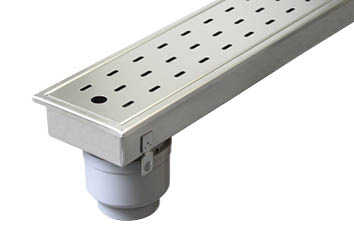

パンチングプレート蓋
設置イメージ（パンチングプレート蓋）

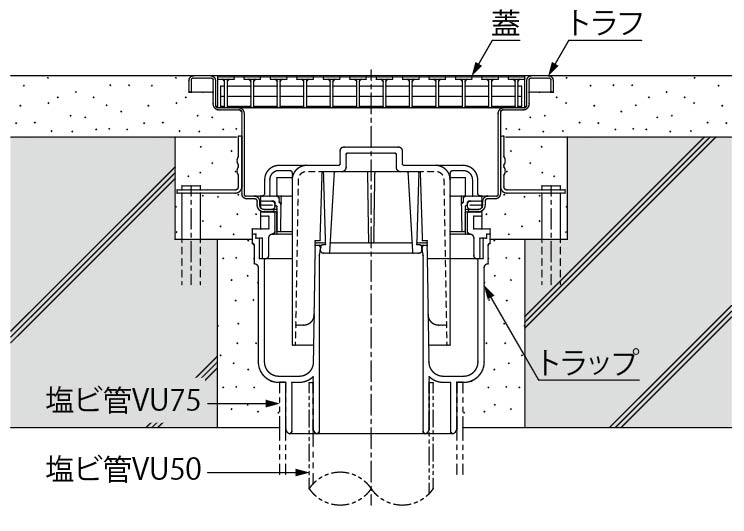

納まり図（断面） グレーチング蓋タイプ

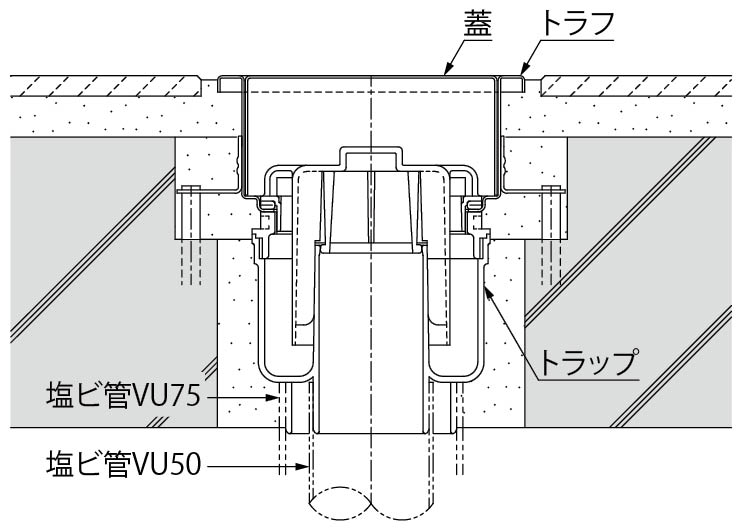

納まり図（断面） パンチングプレート蓋タイプ

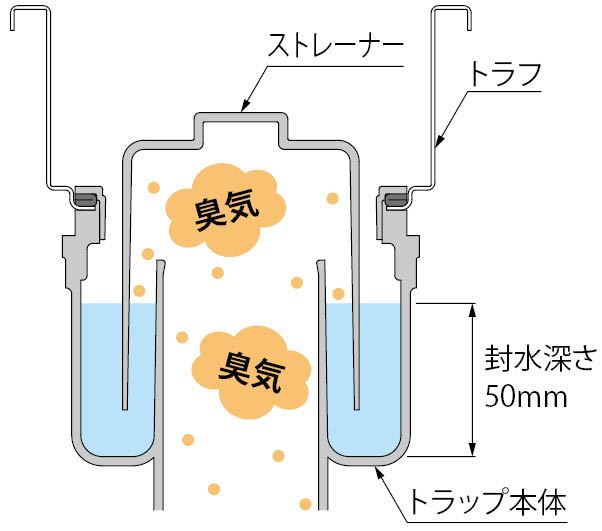

樹脂製トラップについて

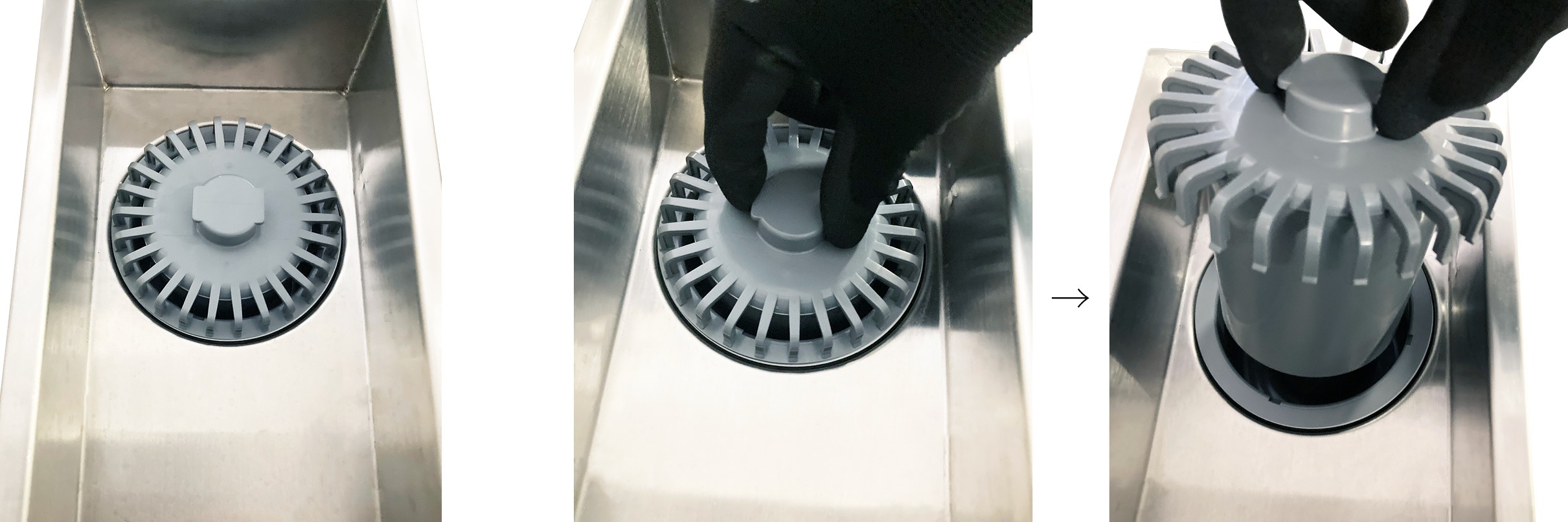

トラップのストレーナーは、中央部のツマミを上に引き上げれば簡単に外すことができます。清掃時などのメンテナンスが容易です。
樹脂製トラップと排水管の接続について

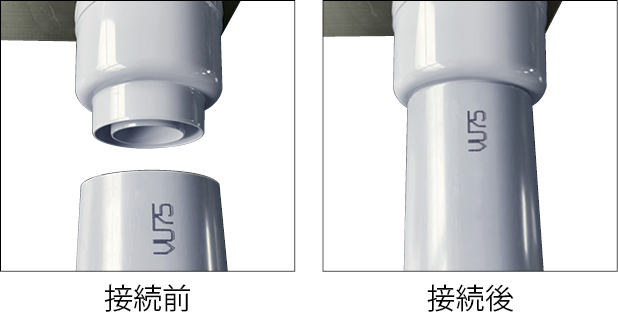

トラップの排水管接続部はソケットタイプで、塩ビ管VU50、VU75の各サイズが接続できます。
【VU50】
【VU75】
強度基準
排水ユニットの強度基準は下表のとおりです。| 強度 | 荷重 | 基準・規格 |
|---|---|---|
| 歩行用 | 等分布荷重 3,500N/㎡ | 建築基準法施行例 第85条 積載荷重 |
機能別分類表
| 使用場所 | 蓋のタイプ | 排水型式 | 排水方向 | 製品符号 | 製品写真 |
|---|---|---|---|---|---|

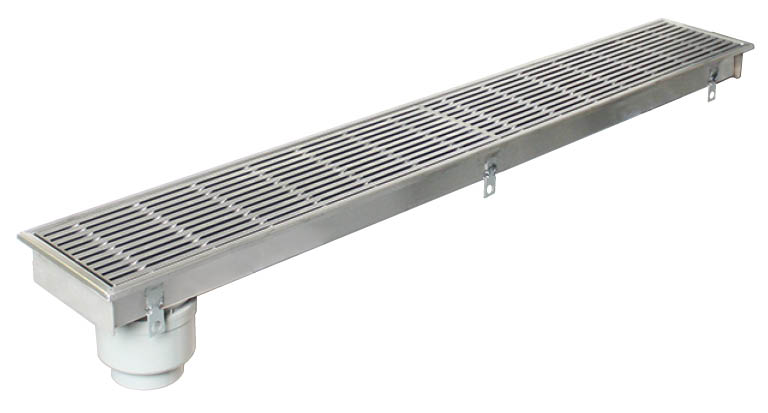

| 建物出入口、部屋出入口 | ステンレス製グレーチング | 端部排水 | たて引き用 | SEDS-GE-DT |  |

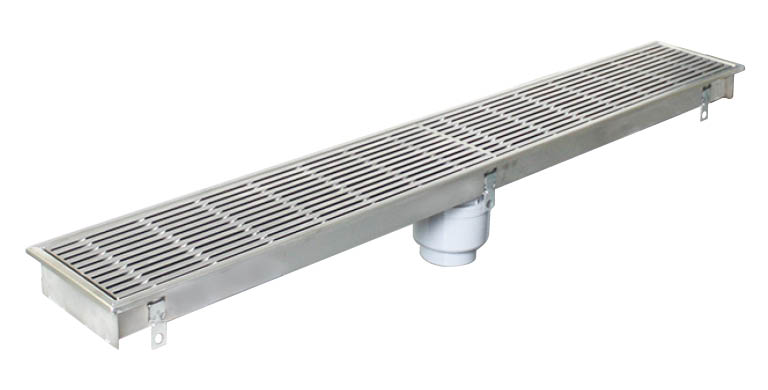

| ステンレス製グレーチング | 中央部排水 | たて引き用 | SEDS-GC-DT |  |
|

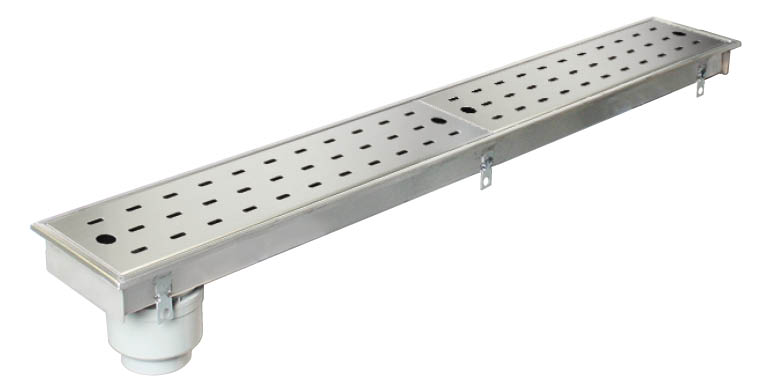

| 浴室、トイレ | ステンレス製パンチングプレート | 端部排水 | たて引き用 | SEDS-E-DT |  |
