製品の特徴

• 玄関、エレベーター前、通用口などに設置する水切りユニットです。
• 本製品は中間用と端部用を組み合わせて、連結設置が可能です。
  ※割付例はこちら

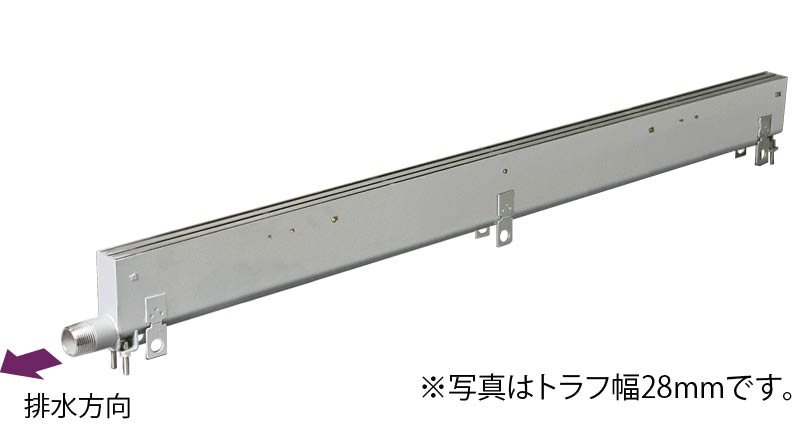

• トラフ幅は28mmで目立たず、設置場所の意匠性を引き立てます。
• Vみぞ形状のトラフにより、効率的に排水できます。
• スリット蓋はすきま2.5mmの極細目です。
  歩行者・台車・ストレッチャー・車椅子等がスムーズに通行できます。
• 軽量なスリット蓋と浅型トラフにより、清掃が容易です。

平面図

側面図

Ａ−Ａ断面図

※アンカーは折り曲げ可能です。

スリット蓋寸法図

部品構成

1. スリット蓋
   材質：SUS304
2. トラフ
   材質：SUS304
3. アンカー
   材質：SGHC
4. 排水口付エンドプレート
   材質：SUS304
5. レベル調整用ブラケット
   材質：SUS304

付属部品

1. レベル調整ボルト（M5×25）
2. ロックナット（M5）

別売部品

1. Vスレンダー専用ハンドル


設計情報

1. トラフ長さは任意の寸法で製作可能です。
   最大寸法：1000mm
   最小寸法：600mm
2. 建物外構部の排水設計は別途必要です。
3. トラップ機能はありません。
4. トラフ自体に排水勾配は付いていません。
5. 排水管接続用20Aニップルの取付位置は、トラフ側面に変更可能です。

施工情報

1. 排水管接続には20Aの給水栓ソケット（別途）をお使いください。
2. スリット蓋の引き上げ、取り外しは、専用ハンドル（別売）をお使いください。



納まり図

質量表

価格

製品符号-呼称	価格（円/組）	図面・施工要領書等
SEDS-VJ-DC-0210P	70,400

専用ハンドル　価格
