カネソウのスリットみぞ蓋シリーズ情報はこちら

カラー舗装用みぞ蓋

タイル用　充填深さ30mm　側溝用　目地すきま6mm／11mm　クッション付ステンレス製蓋
シングルスリットタイプ

適用荷重：歩行用（5.0kN/m2）
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。
製品符号：SSYHM-M
目地すきま6mm（P=10）/ 目地すきま11mm（P=15）

製品写真


※写真のタイルは含まれません。

製品の特徴

  • 舗装材を充填できるオールステンレスの排水みぞ蓋です。
  • スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
  • スリット排水目地を片側のみにすることで、舗装空間の美観を保つシングルスリットタイプです。
  • 蓋裏にクッションが付いており、ガタツキ、騒音を防止します。
  • 目地部に凹凸を施した滑り止め模様付や片側スリットタイプ、および定尺以外の蓋の製作も可能です。
  • 強度は歩行用で、車両の通行のない5.0kN/㎡までの荷重がかかる場所に使用できます。

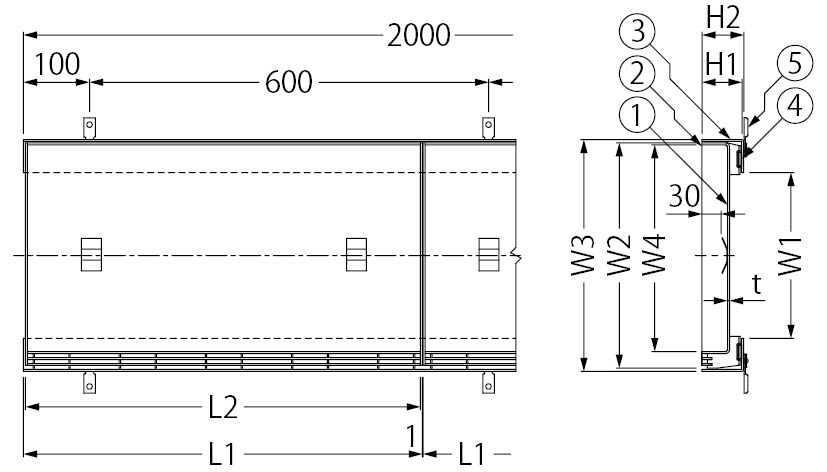

製品図面

開口寸法

目地すきま6ｍｍ（P=10）
目地すきま11ｍｍ（P=15）

部品構成

  1. 蓋
    材質：SUS304
  2. 目地
    材質：SUS304
  3. 受枠
    材質：SUS304
  4. クッション
    材質：クロロプレンゴム
  5. アンカー
    材質：SECC

別売部品

注文・発注情報

  1. シングルスリットタイプには蓋の開閉が容易な「把手穴付」を用意しております。「把手穴付」とご指示ください。
  2. U字溝への取り付けが簡単に行える専用受枠も設定しております。
  3. 定尺以外の蓋の製作も可能です。
  4. ご注文の際は、目地ピッチをご指示ください。
    ＜例＞
    SSYHM-M-3060　P=10
    SSYHM-M-3060　P=15

寸法表＜単位：mm＞

みぞ幅 呼称 W1 W2 W3 W4 L1 L2 H1 H2 h t 開口面積（mm2）
P=10 P=15
150 2560 150 240 250 210 599 593 60 63 30 3 10,694 13,066
200 3060 200 290 300 260 599 593 60 63 30 3 10,694 13,066
250 3560 250 340 350 310 599 593 60 63 30 3 10,694 13,066
300 4060 300 390 400 360 599 593 60 63 30 3 10,694 13,066

質量

呼称 蓋質量（kg） 舗装材充填時の蓋質量（約・kg）
2560 5.6 16
3060 6.4 19
3560 7.3 22
4060 8.0 26

価格

みぞ幅 製品符号 呼称 P=10 P=15
価格(円/m) 図面・施工要領書等 価格(円/m) 図面・施工要領書等
150 SSYHM-M 2560 54,100 CAD図面DXF図面DWG図面ご使用願い図 50,700 CAD図面DXF図面DWG図面ご使用願い図
200 SSYHM-M 3060 62,200 CAD図面DXF図面DWG図面ご使用願い図 58,700 CAD図面DXF図面DWG図面ご使用願い図
250 SSYHM-M 3560 67,600 CAD図面DXF図面DWG図面ご使用願い図 64,100 CAD図面DXF図面DWG図面ご使用願い図
300 SSYHM-M 4060 73,200 CAD図面DXF図面DWG図面ご使用願い図 69,700 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※本体は1ｍ当りの価格です。

受枠　価格

製品符号 価格（円/m） コーナー加工費
（円/直角1ヶ所当り）		 エンドプレート加工費
（円/片側1ヶ所当り）
ステンレス製受枠　クッションなし　TL60 22,000 2,500 7,500
※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
※幅決めプレート付の場合は、両側1m当り1,600円を加算してください。
