カラー舗装用みぞ蓋

タイル用　充填深さ30mm　側溝用　目地すきま6mm／11mm　クッション付ステンレス製蓋
U字溝用固定金具付　ステンレス製受枠

適用荷重：歩行用（5.0kN/m²）
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

---

製品符号
蓋：SSYM-M 目地すきま6mm（P=10）/ 目地すきま11mm（P=15）
受枠：TL60C

製品の特徴

• U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
• JIS A 5372 推奨仕様E-1 U形側溝に適合します。
• 舗装材を充填できるオールステンレスの排水みぞ蓋です。
• スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
• 蓋裏にクッションが付いており、ガタツキ、騒音を防止します。
• タイル目地割に適した蓋長さ600mmです。

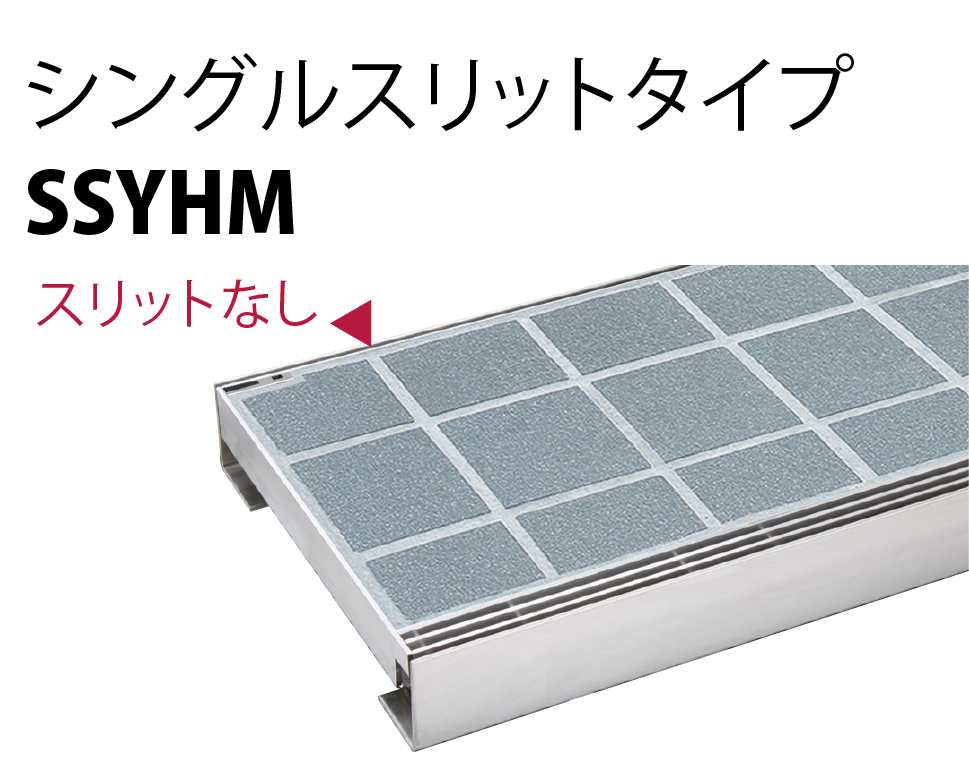

• 目地部に凹凸を施した滑り止め模様付やシングルスリットタイプも製作できます。
• 強度は歩行用で、車両の通行のない5.0kN/�uまでの荷重がかかる場所に使用できます。

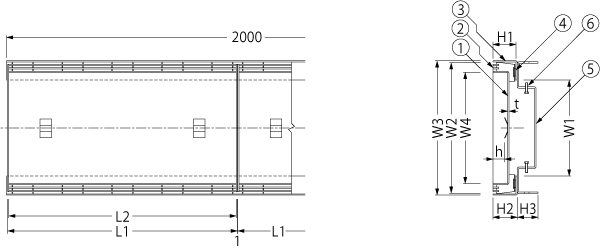

製品図面

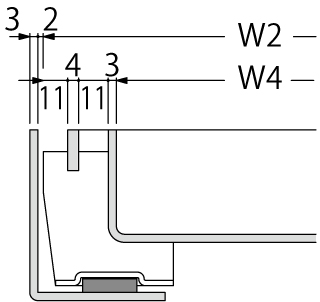

開口寸法

部品構成

1. 蓋
   材質：SUS304
2. 目地
   材質：SUS304
3. 受枠
   材質：SUS304
4. クッション
   材質：クロロプレンゴム
5. 固定金具
   材質：SUS304
6. 六角ボルト（M6×25）
   材質：SUS304

別売部品

• 開閉ハンドル D型

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付ステンレス製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。

幅決めプレートについて

受枠には、幅決めプレートが溶接で仮固定されており、精度の高い受枠の施工ができます。

施工上の注意事項
幅決めプレートは、コンクリートが完全に硬化した後、取り外してください。コンクリートの打設前や硬化前に外しますと、受枠が変形し、製品の破損やガタツキの原因となります。
また、取り外しを忘れると、蓋本体が幅決めプレートの上に乗り上げて、ガタツキや異音の原因となります。

施工情報

• U字溝上端部と受枠下部とに生じるすきまはモルタル等で埋めてください。
• 固定金具部分は、必ずコンクリートで根固めを行ってください。

寸法表＜単位：mm＞

みぞ幅	SSYM	W1	W2	W3	W4	L1	L2	H1	h	t	開口面積（mm2）		TL60C
	蓋呼称										P=10	P=15	受枠呼称	H	H2
150	2560	150	240	250	186	599	593	60	30	3	21,348	26,092	U15	67	110
180	3060	200	290	300	236	599	593	60	30	3	21,348	26,092	U18	67	114
240	3560	250	340	350	286	599	593	60	30	3	21,348	26,092	U24	67	118
300	4060	300	390	400	336	599	593	60	30	3	21,348	26,092	U30	67	120

質量

製品符号	呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）
SSYM-M	2560	5.6	16
SSYM-M	3060	6.4	19
SSYM-M	3560	7.3	22
SSYM-M	4060	8.0	26

目地すきま6mm（P=10） 価格

適用荷重	蓋			受枠			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
歩行用	SSYM-M	2560 P=10	54,100	TL60C	U15	28,800	82,900
	SSYM-M	3060 P=10	62,200	TL60C	U18	28,800	91,000
	SSYM-M	3560 P=10	67,600	TL60C	U24	28,800	96,400
	SSYM-M	4060 P=10	73,200	TL60C	U30	28,800	102,000

目地すきま11mm（P=15） 価格

適用荷重	蓋			受枠			価格 （円/セット）	図面・施工要領書等
	製品符号	呼称	価格 （円/m）	製品符号	呼称	価格 （円/m）
歩行用	SSYM-M	2560 P=15	50,700	TL60C	U15	28,800	79,500
	SSYM-M	3060 P=15	58,700	TL60C	U18	28,800	87,500
	SSYM-M	3560 P=15	64,100	TL60C	U24	28,800	92,900
	SSYM-M	4060 P=15	69,700	TL60C	U30	28,800	98,500

※本体は１ｍ当り、受枠は両側1ｍ当りの価格で、幅決めプレート加工を含んでいます。
※受枠のエンドプレート加工は、１ヶ所につき7,500円加算してください。
※受枠のコーナー加工は、１ヶ所につき2,500円加算してください。
※価格には消費税は含まれておりません。
