部品構成

1. アウトカバー
   材質：SUS304　処理：ヘアライン仕上
2. インカバー
   材質：SUS304　処理：ヘアライン仕上
3. フレーム
   材質：A6063S　処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S　処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. ドリルねじ
   材質：SUS
9. コンクリートねじ　5×45
   材質：SUS
10. 耐火帯
    材質：アルカリアースシリケートウール　

※100F、150G、200Gは�Gドリルねじ付となります。

変位性能

• フレーム可動部の形状を工夫することにより、Z方向の大きな変位に対しても、追従する構造です。
• 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

• 外壁−外壁コーナーSX23Aと連続してセットする場合は、専用機種（外壁ー外壁コーナー併用タイプ）をご用意しています。
  製品符号：SX22AF

ワンポイント情報

• EXジョイント建物用　外壁　ステンレス製（SX22,22A,23,23A）とアルミニウム製（AX22,22A,23,23A）の共通部品について
• EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について

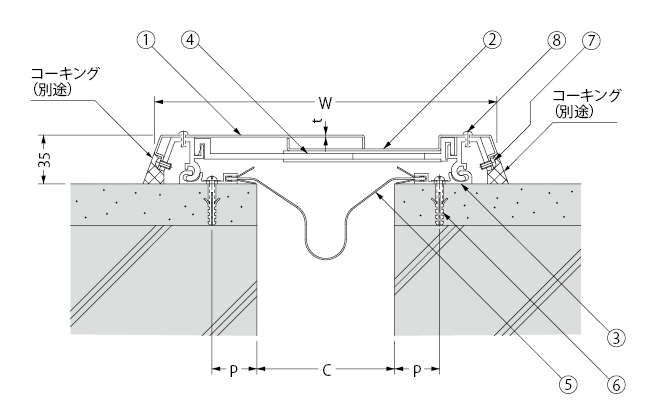

Fタイプ（変位性能100％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	P1	P2	t ※	標準長さ	SX22A 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22A（H／L）−50F	50	248	57.5	30	1.0（1.5）	3000	7	4	3
SX22A（H／L）−100F	100	399	108	30	1.2（1.5）	3000	10	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

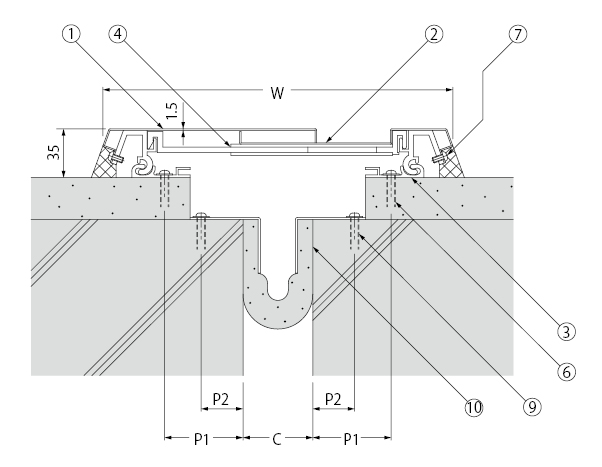

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	P1	P2	t ※	標準長さ	SX22A 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22A（H／L）−50G	50	200	33.5	−	1.0（1.5）	3000	6	4	3
SX22A（H／L）−100G	100	248	32.5	−	1.0（1.5）	3000	7	4	3
SX22A（H／L）−150G	150	324	45.5	−	1.2（1.5）	3000	9	4	4
SX22A（H／L）−200G	200	399	58	−	1.2（1.5）	3000	10	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

価格

SX22A

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22A−50F	57,000
SX22A−100F	81,000
SX22A−50G	48,000
SX22A−100G	57,000
SX22A−150G	69,000
SX22A−200G	81,000

耐火型

SX22AH　遮熱性能および遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22AH−50F	82,100
SX22AH−100F	114,000
SX22AH−50G	69,400
SX22AH−100G	82,100
SX22AH−150G	100,100
SX22AH−200G	114,000

SX22AL　遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22AL−50F	80,300
SX22AL−100F	111,800
SX22AL−50G	68,400
SX22AL−100G	80,300
SX22AL−150G	97,700
SX22AL−200G	111,800

※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×50％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
