部品構成

1. アウトカバー
   材質：SUS304　処理：ヘアライン仕上
2. インカバー
   材質：SUS304　処理：ヘアライン仕上
3. フレーム
   材質：A6063S　処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S　処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. ドリルねじ
   材質：SUS
9. コンクリートねじ　5×45
   材質：SUS
10. 耐火帯
    材質：アルカリアースシリケートウール

※100F、150G、200Gは�Gドリルねじ付となります。

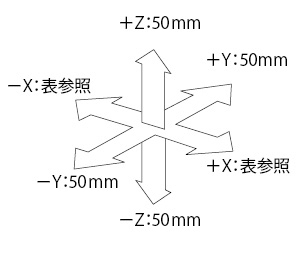

変位性能

X方向の変位量＜単位：mm＞

呼称	+X	-X
50F	50	50
100F	100	100
50G	25	25
100G	50	50
150G	75	75
200G	100	100

フレーム可動部の形状を工夫することにより、Z方向の大きな変位に対しても、追従する構造です。

両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

• 変位性能100％のアルミニウム製カバータイプも対応できます。

Fタイプ（変位性能100％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W1	W2	W3	P1	P2	t ※	標準長さ	SX22AF 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22AF（H／L）−50F	50	205	317	77	148	35	1.0（1.5）	3000	7	4	3
SX22AF（H／L）−100F	100	355	467	77	248	35	1.2（1.5）	3000	10	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W1	W2	W3	P1	P2	t ※	標準長さ	SX22AF 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22AF（H／L）−50G	50	148	260	77	92	35	1.0（1.5）	3000	7	4	3
SX22AF（H／L）−100G	100	205	317	77	98	35	1.0（1.5）	3000	7	4	3
SX22AF（H／L）−150G	150	280	392	77	124	35	1.2（1.5）	3000	9	4	4
SX22AF（H／L）−200G	200	355	467	77	148	35	1.2（1.5）	3000	10	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

価格

SX22AF

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22AF−50F	63,000
SX22AF−100F	82,000
SX22AF−50G	57,000
SX22AF−100G	63,000
SX22AF−150G	81,000
SX22AF−200G	82,000

耐火型

SX22AFH　遮熱性能および遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22AFH−50F	88,100
SX22AFH−100F	115,000
SX22AFH−50G	78,400
SX22AFH−100G	88,100
SX22AFH−150G	112,100
SX22AFH−200G	115,000

SX22AFL　遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22AFL−50F	86,300
SX22AFL−100F	112,800
SX22AFL−50G	77,400
SX22AFL−100G	86,300
SX22AFL−150G	109,700
SX22AFL−200G	112,800

※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×50％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
