EXジョイント建物用
ステンレス製 ノンスリップタイプ 建物用エキスパンションジョイント 床－内壁
Gタイプ：変位性能 50％設計荷重：歩行用（3,500N/㎡）
※台車や、設備機器等が通行する場合、 別途、強度設計が必要です。
凹凸ライン
製品特徴
- クリアランス300mmに使用するステンレス製の床－内壁用エキスパンションジョイントです。
- カバー表面に凹凸ラインを施したノンスリップタイプです。
- 滑り抵抗係数C.S.R=0.4以上を確保しており、安全に使えます。
滑り抵抗係数C.S.Rについてはこちら
耐火型も設定しております。
- 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。
- SX56GPH 耐火型（遮熱性能および遮炎性能）
耐火帯 Hタイプ
厚み：25mm 定尺：2000mm - SX56GPL 耐火型（遮炎性能）
耐火帯 Lタイプ
厚み：12.5mm 定尺：2000mm

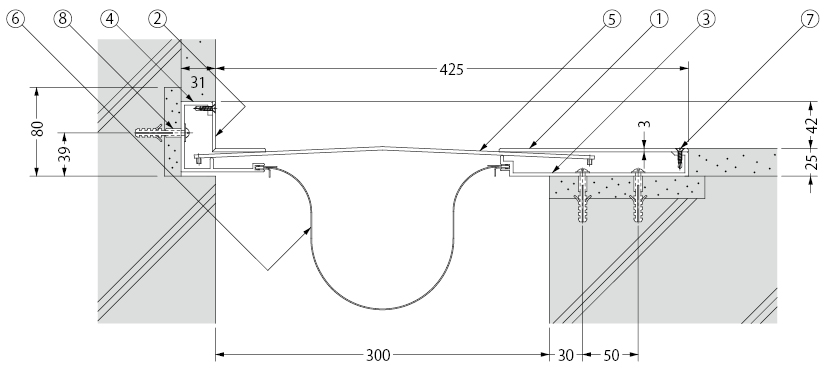

製品図面
SX56GP-300G
耐火型
SX56GPH-300G・SX56GPL-300G
-300G-zumen.jpg)
- カバーA
材質：SUS304 処理：凹凸ライン - カバーB
材質：SUS304 処理：凹凸ライン - フレームA
材質：A6063S 処理：陽極酸化塗装複合被膜 - フレームB
材質：A6063S 処理：陽極酸化塗装複合被膜 - スライドプレート
材質：SUS304 処理：凹凸ライン - 補助シート
材質：軟質ポリ塩化ビニル - 皿小ねじ
材質：SUS - ナイロンプラグ
材質：ナイロン - コンクリートねじ 5×45
材質：SUS - 耐火帯
材質：アルカリアースシリケートウール
部品構成
変位性能
- 取付上の注意
床用EXジョイントSX56GP－300Gを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部にすきまを設けてください。
すきまはカバーの長さ3000mmに対し3mm確保してください。すきまを設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。 - 木造建築用も製作します。
木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ねじを用意しております。 - 隣合うカバーで、滑り止め模様が揃わない場合があります。
設計情報
質量表
| 製品符号－呼称 | SX56GP 質量（kg/m） |
耐火帯 Hタイプ 質量（kg/m） |
耐火帯 Lタイプ 質量（kg/m） |
|---|---|---|---|
| SX56GP（H／L）－300G | 19 | 5 | 4 |
価格
| 製品符号－呼称 | 価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|
| SX56GP－300G | 116,000 |       |
耐火型
SX56GPH 遮熱性能および遮炎性能| 製品符号－呼称 | 価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|
| SX56GPH－300G | 161,200 | |
SX56GPL 遮炎性能
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、（内壁のm価格）×50％を加算してください。
（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
| 製品符号－呼称 | 価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|
| SX56GPL－300G | 155,600 | |
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、（内壁のm価格）×50％を加算してください。
（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
