EXジョイント建物用

ステンレス製 ノンスリップタイプ 建物用エキスパンションジョイント 床−床

Fタイプ:変位性能100%
Gタイプ:変位性能 50%
設計荷重:歩行用(3,500N/u)
※台車や、設備機器等が通行する場合、 別途、強度設計が必要です。
製品符号
SX66Z
SX66ZH耐火型(遮熱性能および遮炎性能)
SX66ZL耐火型(遮炎性能)
セラミック溶射

製品写真

SX66Z

Fタイプ(スライドプレートは凹凸加工付です。)


SX66Z

Gタイプ

製品特徴

  • ステンレス製床用エキスパンションジョイントです。

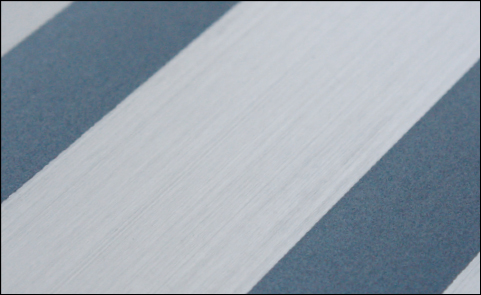

  • カバー表面にセラミック溶射を施したノンスリップタイプです。
  • 滑り抵抗係数C.S.R=0.4以上を確保しており、安全に使えます。

滑り抵抗係数C.S.Rについてはこちら

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。


製品図面

SX66Z−50F・50G・100G

SX66Z


SX66Z−100F・150G・200G

SX66Z

耐火型

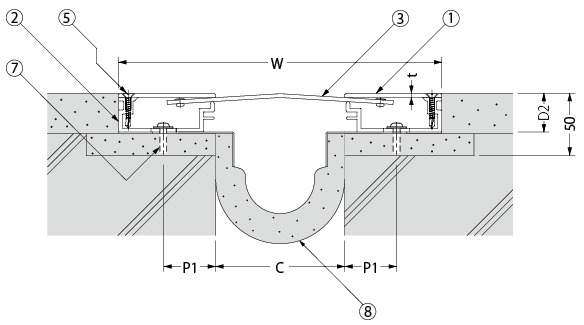

SX66ZH・SX66ZL−50F・50G・100G


SX66ZH・SX66ZL−100F・150G・200G

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上+セラミック溶射
  2. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. スライドプレート
    材質:SUS304 処理:ヘアライン仕上+セラミック溶射
  4. 補助シート
    材質:軟質ポリ塩化ビニル
  5. 皿小ねじ
    材質:SUS
  6. ナイロンプラグ
    材質:ナイロン
  7. ドリルねじ
    材質:SUS
  8. 耐火帯
    材質:アルカリアースシリケートウール

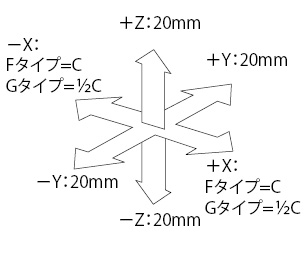

変位性能

SX66Z

※±Yの値はエンドカバー(オプション)を付けた場合です。

    設計情報

  • 外廊下用

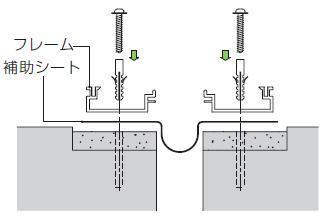

    床用EXジョイントを屋外に面した廊下などに使用する場合に適した、補助シートをフレームの下に巻き込むタイプを受注生産品にて用意しております。
    ご注文の際に「外廊下用」とご指示ください。
    ※カバー下部に止水が必要な場合は、別途止水設計に基づき樋工事を施してください。

    SX66

  • 取付上の注意
    床用EXジョイントSX66Zを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部にすきまを設けてください。
    すきまはカバーの長さ3000mmに対し3mm確保してください。すきまを設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ねじを用意しております。
  • SX66Z−50Gのスライドプレートには、セラミック溶射が施されていません。
  • セラミック溶射の標準色はグレーです。
  • 隣合うカバーで、滑り止め模様が揃わない場合があります。


Fタイプ(変位性能100%) 寸法・質量表<単位:mm>

製品符号−呼称 クリアランスC W D D2 t P1 P2 標準長さ SX66Z
質量(kg/m)
耐火帯 Hタイプ
質量(kg/m)
耐火帯 Lタイプ
質量(kg/m)
SX66Z(H/L)−50F 50 200 30 31.6 3.0 40 3000 10 4 3
SX66Z(H/L)−100F 100 350 30 31.6 3.0 35 50 3000 15 4 4
※耐火帯の定尺長さは2000mmです。

Gタイプ(変位性能50%) 寸法・質量表<単位:mm>

製品符号−呼称 クリアランスC W D D2 t P1 P2 標準長さ SX66Z
質量(kg/m)
耐火帯 Hタイプ
質量(kg/m)
耐火帯 Lタイプ
質量(kg/m)
SX66Z(H/L)−50G 50 150 30 31.6 3.0 25 3000 7 4 3
SX66Z(H/L)−100G 100 250 30 31.6 3.0 40 3000 11 4 3
SX66Z(H/L)−150G 150 350 30 31.6 3.0 30 40 3000 14 4 4
SX66Z(H/L)−200G 200 450 30 31.6 3.0 30 50 3000 18 4 4
※耐火帯の定尺長さは2000mmです。

価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66Z−50F 70,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66Z−100F 95,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66Z−50G 54,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66Z−100G 78,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66Z−150G 93,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66Z−200G 115,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品

耐火型

SX66ZH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66ZH−50F 93,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZH−100F 125,200 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZH−50G 73,600 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZH−100G 101,000 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZH−150G 121,500 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZH−200G 145,200 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66ZL−50F 91,300 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL−100F 123,200 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL−50G 72,700 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL−100G 99,300 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL−150G 119,300 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL−200G 143,200 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、(内壁のm価格)×50%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
