製品符号：MRZ-H
グラウンドマンホール（下水道用鉄蓋）
急勾配受構造 逸脱防止型 蝶番式 ノンスリップタイプ
適用荷重：T-20 グレードA製品写真
製品の特徴
- 鉄蓋の表面に独自の鋳出形状を施したノンスリップタイプです。
滑り抵抗値BPNについてはこちら
使用区分
| 製品符号 | 主な使用場所 |
|---|---|
| MRZ-H | 大型車の交通の少ない車道 |
規格対照表
| 規格名称 | 記号 | 呼称 （サイズ） |
|---|---|---|
| 日本グラウンドマンホール 工業会規格 |
JGMA A0002-1995 | 600 |

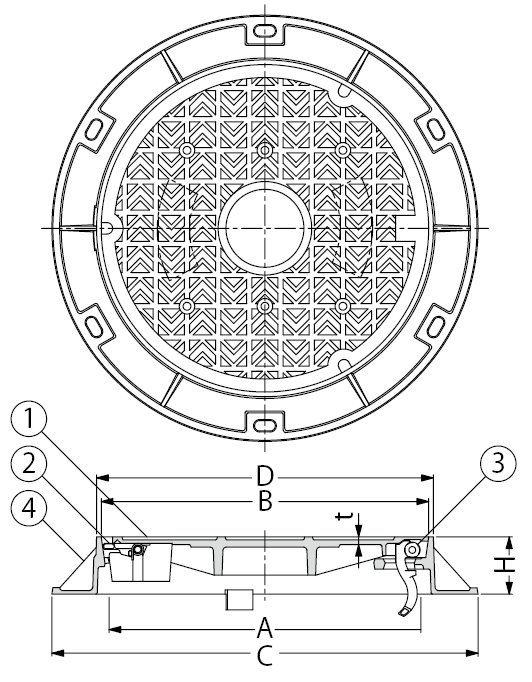

製品図面

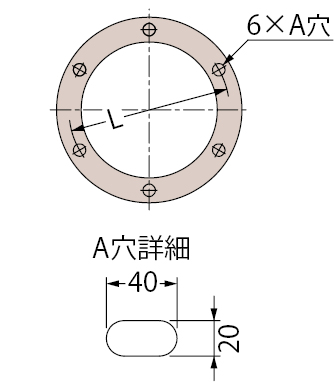

アンカーボルト取付方法
部品構成
- 蓋
材質：FCD700
処理：樹脂系塗装 - バール穴蓋
材質：FCD600
処理：樹脂系塗装 - 蝶番
材質：FCD600
処理：樹脂系塗装 - 受枠
材質：FCD600
処理：樹脂系塗装
別売部品
- 専用バール Z型
- 昇降用梯子
施工情報
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
- 受枠の施工はボルト固定（M16アンカーボルト・別売）で行うことをおすすめします。
注文・発注情報
-
自動ロック機構付をご注文の際は製品符号末尾にLを付けてご指示ください。
自動ロック機構付 MRZ-HL-600 -
ガス抜き孔つきタイプとガス抜き孔なしタイプがあります。ご注文は下記要領でご指示ください。
ガス抜き孔つき→MRZ-H-600-R
ガス抜き孔なし→MRZ-H-600-F

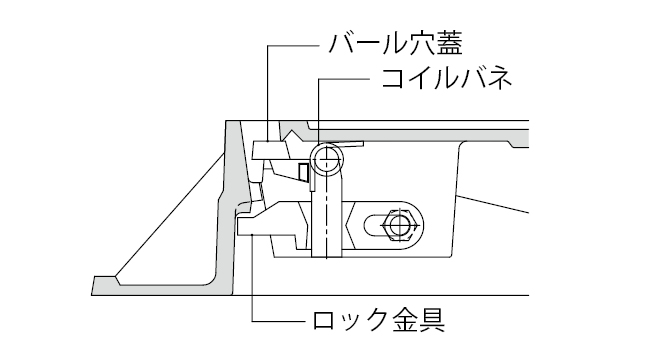

自動ロック機構
- 自動ロック機構を注文装着することができます。専用バールをバール穴に差し込むだけで自動的にロック機構が解除され、蓋を開けることができます。また、蓋を受枠に納め、専用バールを蓋から外すと自動的に蓋がロックされます。管理者以外による蓋の開閉を防止します。
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | H | t | L |
|---|---|---|---|---|---|---|---|
| 600 | 600 | 630 | 820 | 648 | 110 | 9 | 760 |
質量・破壊荷重・適用荷重＜載荷板：200×250＞
| 呼称 | 質量(kg) | 適用荷重 | 試験荷重 | 負荷たわみ | 残留たわみ | 破壊荷重 |
|---|---|---|---|---|---|---|
| 600 | 78 | T-20 | 170kN | 2.2mm以下 | 0.1mm以下 | 600kN以上 |
図面
| 製品符号−呼称 | 図面・施工要領書等 |
|---|---|
| MRZ-H-600-R |      |
| MRZ-H-600-F | |
| MRZ-HL-600-R | |
| MRZ-HL-600-F | |
