スリットみぞ蓋シリーズ


プレキャスト側溝用スリットみぞ蓋シリーズ


バーチカルスリット

「バーチカルスリット」は建物出入口部などに設ける、スリット幅とみぞ幅が同じ寸法のU字溝用のスリットみぞ蓋です。枠は左右一体型の独自構造により、ボルトで仮固定する簡単施工で、工期短縮・トータルコスト低減が可能です。
バリエーションとして、円型水路に設置できるタイプや、玉砂利を充填できるタイプを、取り揃えております。

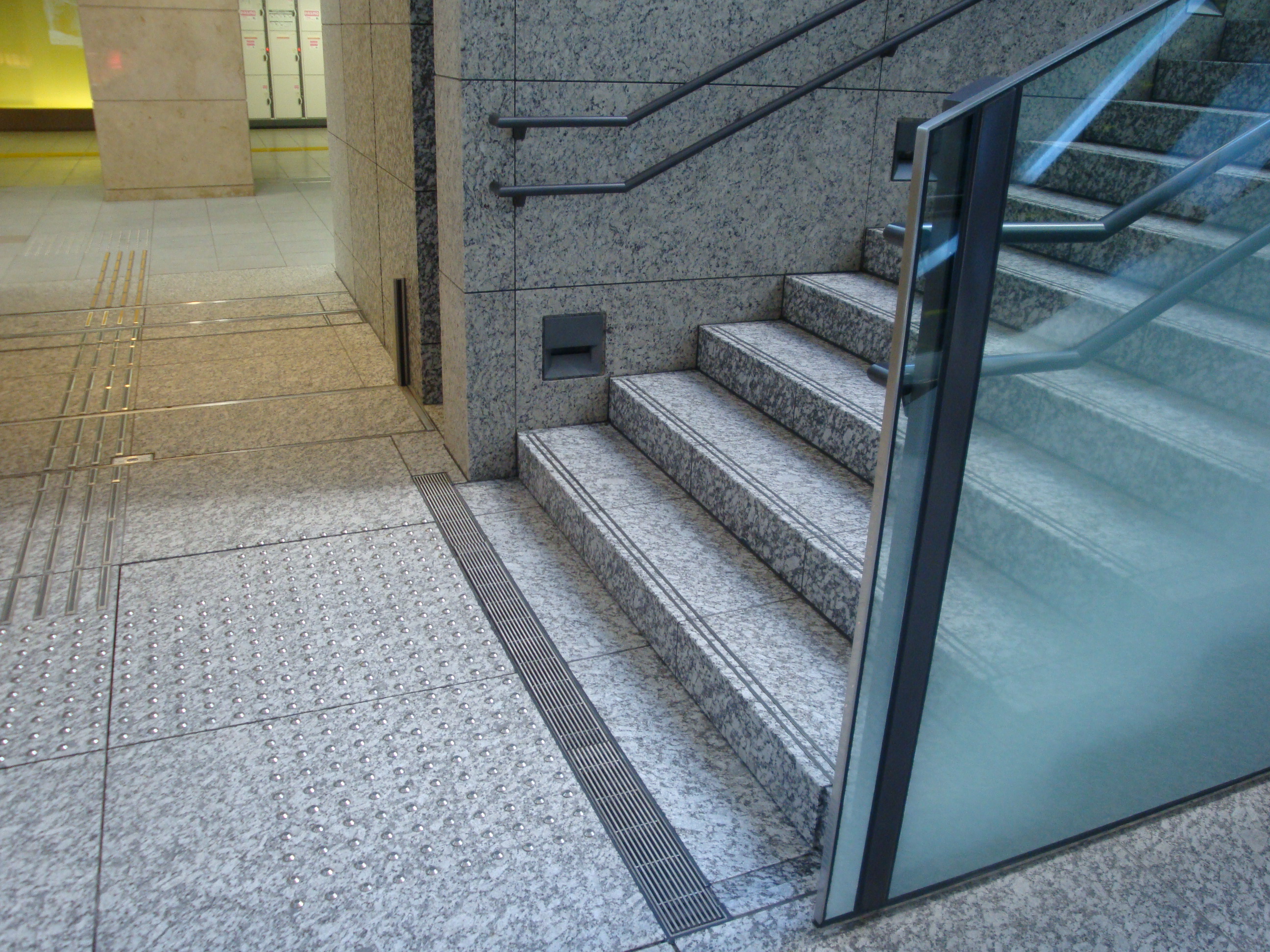

VSMQ+VSL 施工写真 バーチカルスリット
VSMQ+VSL 納まり VSMQ_VSL_納まり

バーチカルスリット製品一覧表

U字溝用

蓋タイプ 蓋材質 スリット
すきま
(mm)
蓋製品符号 枠目地 適用荷重 枠製品符号 みぞ幅(mm) 製品写真
グレーチング ステンレス製 6・9 VSMQ ステンレス製 T-2・歩行用 VSL-2・VSL-M 100・120・150 VSL_VSMQ
グレーチング スチール製 10 VQXB スチール製 T-2 VTL-2E 100・120・150 VTL_VQXB
グレーチング スチール製 6 VSXS スチール製 T-2 VTL-2E 100・120・150 VTL_VSXS
グレーチング 鋳鉄製 7 VGRM スチール製 T-2 VTL-2E 100 VTL_VGRM
プレート ステンレス製 VGP ステンレス製 T-2 VSL-2 100・150 VGP_VSL
砂利充填 スチール製 VTGC スチール製 歩行用 VTGL-ME 150・180・240・300 VTGC_VTGL

集水桝用

蓋タイプ 蓋材質 製品符号 枠目地 適用荷重 桝内径(mm) 製品写真
砂利充填 スチール製 VTGCW-ME スチール製 歩行用 300・450・600 VTGCW

バーチカルスリットスリット幅60mm円形水路用製品一覧表

円形水路用

蓋タイプ 蓋材質 スリット
すきま
(mm)
蓋製品符号 枠目地 適用荷重 枠製品符号 製品写真
グレーチング ステンレス製 6 VSMQ ステンレス製 輪荷重5トン・
T-2・
歩行用
EVSL-R5・
EVSL-2・
EVSL-M
EVSL
グレーチング スチール製 6 VSXS スチール製 輪荷重5トン・
T-2
EVTL-R5E・
EVTL-2E
EVTL_VSXS
グレーチング 鋳鉄製 5 VGRM スチール製 輪荷重5トン・
T-2
EVTL-R5E・
EVTL-2E
EVTL_VGRM
