ラインピット

アルミニウム縞板製 配線・配管ピット蓋(板厚4.5mm)

ARC

製品写真

RC

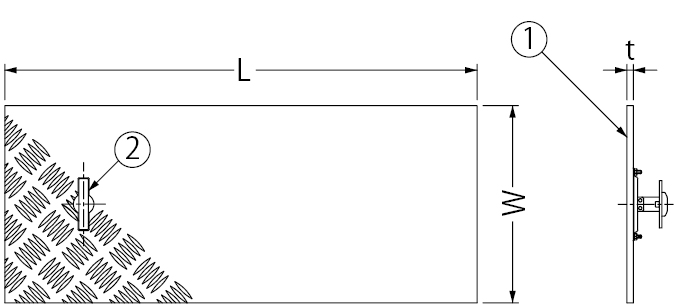

製品図面

SC-15

SC-15



    部品構成

  1. プレート
    材質:A5052
    処理:陽極酸化塗装複合皮膜
  2. 把手
    材質:SUS304

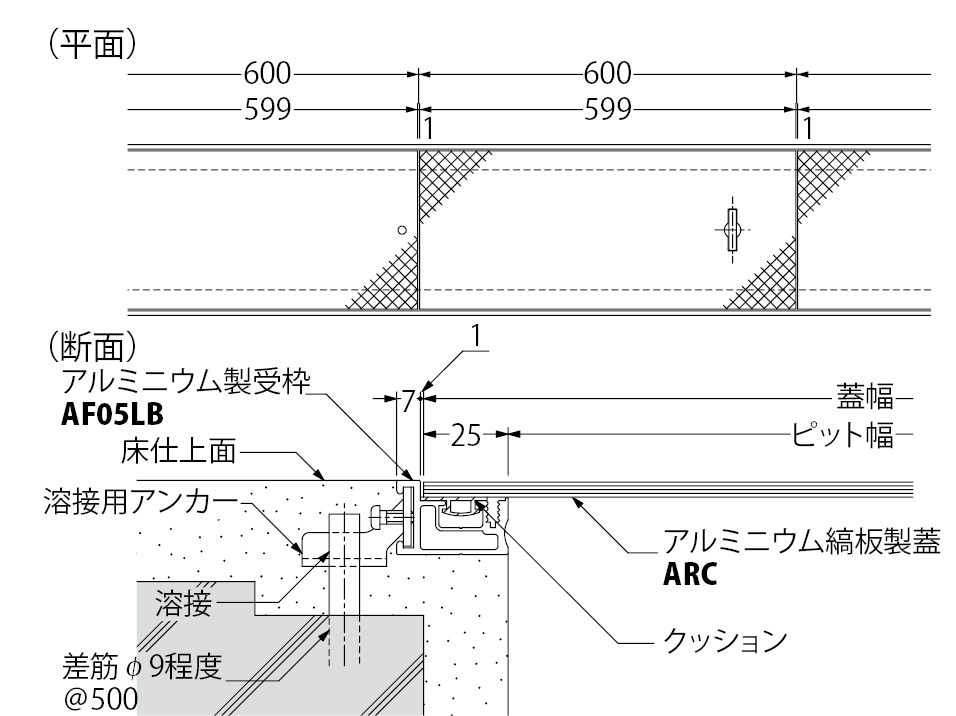

適応受枠

アルミニウム製 ステンレス製
AF05LB・AF05LD SF05B・SF05D

    販売情報

  • ピット幅350mm以上の蓋には、蓋裏面に補強材が付きます。
  • 把手または補強材が付かない蓋には、φ6mmの穴が1ヵ所開いております。

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W L t 質量(kg)
200×600×4.5 150 200 599 4.5 1.6
250×600×4.5 200 250 599 4.5 1.9
300×600×4.5 250 300 599 4.5 2.3
350×600×4.5 300 350 599 4.5 2.8
400×600×4.5 350 400 599 4.5 3.2
450×600×4.5 400 450 599 4.5 3.6
500×600×4.5 450 500 599 4.5 4.0

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 三角形切り欠き(1ヶ所) 図面等
ARC 200×600×4.5 12,800 1,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 250×600×4.5 16,000 1,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 300×600×4.5 19,300 1,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 350×600×4.5 22,400 2,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 400×600×4.5 34,000 2,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 450×600×4.5 40,200 2,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
ARC 500×600×4.5 47,400 2,750 CAD図面DXF図面DWG図面DWG図面ご使用願い図

※価格は蓋のみ(受枠は別途)の価格です。

部品価格(消費税は含まれておりません)

部品名 価格(円/個)
ステンレス把手 2,000
