- みぞ蓋
- U字溝用スリットみぞ蓋
- BKITTC-E S=24
ボーダースリット
Ｕ字溝用スリットみぞ蓋 掃除口 敷地境界用 スリット幅24mm
細目タイプ（すきま6mm） スチール製スリット／スチール製枠
製品写真
製品の特徴
- JIS A 5372 推奨仕様E-1 U形側溝に適用します。
- 舗装空間のデザイン性を向上させる、開口幅24mmの極細スリットみぞ蓋です。
- ボーダースリット直線部と統一したデザインにより、 舗装路面全体のデザインを崩さずにＵ字溝開口幅全面を開放できる掃除口を設置できます。
- スリットは、蓋本体に溶接固定された一体構造です。
- 厚さ60mmの舗装材が充填できます。
- 強度はT-14用とT-2用を設定しています。
U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

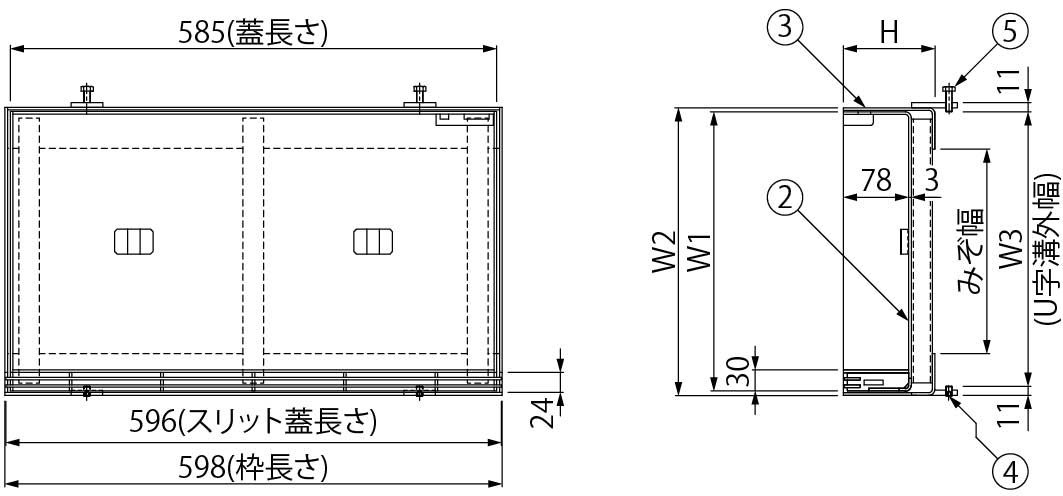

製品図面
- スリット
材質：SS400
処理：溶融亜鉛めっき - 蓋本体
材質：SPHC
処理：溶融亜鉛めっき - 受枠
材質：SPHC
処理：溶融亜鉛めっき - 六角穴付止めねじ
材質：SS400（M8×12）
処理：電気亜鉛めっき - 六角ボルト
材質：SS400（M8×25）
処理：電気亜鉛めっき
部品構成
- 六角棒スパナ 呼び４
付属部品
- 歩行用としては、「T-2仕様」をご使用ください。
- 蓋の開閉には、E型ハンドルをご使用ください。
設計情報
- ご注文の際は、製品符号・呼称をご指示ください。
＜例＞
T-2・みぞ幅240・スリット幅24mm用の場合
BKITTC-2E-2460 S=24
注文・発注情報
寸法表＜単位：mm＞
| 呼称 | 適用荷重 | みぞ幅 | W1 | W2 | W3 | H | 蓋質量（kg） | 舗装材充填時の質量 （約・kg） |
枠質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| 14E-1560 S=24 | T-14 | 150 | 216 | 226 | 210 | 125 | 9.5 | 29 | 5.9 |
| 14E-1860 S=24 | T-14 | 180 | 256 | 266 | 250 | 125 | 10.5 | 34 | 6.3 |
| 14E-2460 S=24 | T-14 | 240 | 336 | 346 | 330 | 125 | 12.5 | 45 | 7.1 |
| 14E-3060 S=24 | T-14 | 300 | 406 | 416 | 400 | 125 | 14.3 | 55 | 7.7 |
| 2E-1560 S=24 | T-2 | 150 | 216 | 226 | 210 | 110 | 9.2 | 29 | 5.3 |
| 2E-1860 S=24 | T-2 | 180 | 256 | 266 | 250 | 110 | 10.1 | 34 | 5.7 |
| 2E-2460 S=24 | T-2 | 240 | 336 | 346 | 330 | 110 | 12.0 | 45 | 6.4 |
| 2E-3060 S=24 | T-2 | 300 | 406 | 416 | 400 | 110 | 13.6 | 54 | 7.0 |
BKITTC-E S=24 スリットすきま6mm（P=9）価格
| 適用 荷重 |
製品符号 | 呼称 | 価格（円/枚） | 価格 （円/組） |
図面・取扱説明書等 | |
|---|---|---|---|---|---|---|
| 蓋 | 枠 | |||||
| T-14 | BKITTC | 14E-1560 S=24 | 19,400 | 11,600 | 31,000 |

|
| BKITTC | 14E-1860 S=24 | 20,800 | 12,300 | 33,100 |
|
|
| BKITTC | 14E-2460 S=24 | 23,600 | 13,700 | 37,300 |
|
|
| BKITTC | 14E-3060 S=24 | 28,500 | 15,100 | 43,600 |
|
|
| T-2 | BKITTC | 2E-1560 S=24 | 19,300 | 10,700 | 30,000 |
|
| BKITTC | 2E-1860 S=24 | 20,500 | 11,200 | 31,700 |
|
|
| BKITTC | 2E-2460 S=24 | 23,000 | 12,000 | 35,000 |
|
|
| BKITTC | 2E-3060 S=24 | 24,900 | 12,900 | 37,800 |
|
|
