モルタル防水用
製品符号：EPMJ-1
使用場所：バルコニー中継
水はね防止型
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 PC工場向 差し込み式
塗膜防水用モルタル防水用
使用場所：バルコニー中継
水はね防止型
製品写真
製品の特徴
- PCパネル工場における打込用として最適です。
- スペーサーにパッキンが付属しており、ルーフドレンとスペーサーが密着し、コンクリートの流入を防止します。
- 流出口部に養生パイプが付き、排水管差し込み部の空間を確保します。
- 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。

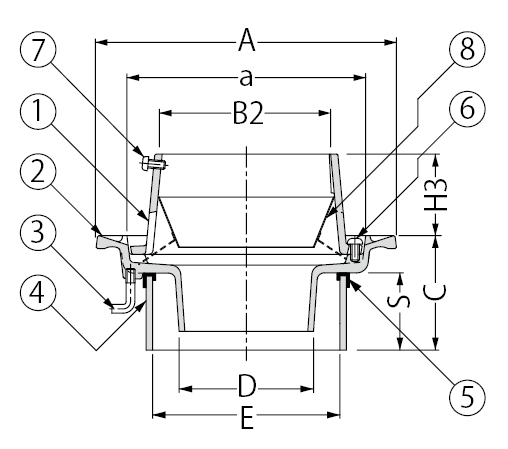

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩皮膜 - スペーサー
材質：硬質ポリ塩化ビニル - パッキン
材質：クロロプレンゴム - 丸小ねじ
材質：C2700W - 丸小ねじ
材質：C2700W - ロート
材質：SUS304
付属部品
- 養生シート
- 養生パイプ
別売部品
※付属部品は養生シートと養生パイプです。
現場打ち用ではありません。
現場打ち用ではありません。
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞EPMJ-1-100 C＝90
寸法表＜単位：mm＞
| 呼称 | A | a | B2 | C | D | E | H3 |
|---|---|---|---|---|---|---|---|
| 50 | 150 | 107 | 64 | 70～ | 45 | 75 | 57 |
| 75 | 185 | 142 | 93 | 70～ | 71 | 107 | 57 |
| 100 | 210 | 167 | 118 | 70～ | 94 | 131 | 57 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ75 | サイズ100 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| ⑥ | 丸小ねじ | M6×10 | M6×12 | M6×12 | 2 | － |
| ⑦ | 丸小ねじ | M6×12 | M6×12 | M6×12 | 3 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=70～200 | C=201～500 | ||
| EPMJ-1-50 | 6,500 | 7,000 |       |
| EPMJ-1-75 | 8,600 | 9,100 | |
| EPMJ-1-100 | 10,600 | 11,100 | |
