グリース阻集器
耐火型 床吊型 会所桝
- 流出口：１ヶ所
国土交通大臣認定番号：PS060FL-9420
製品写真
製品の特徴
- 耐火材（けい酸カルシウム板）で被覆した一体構造で、施工が簡単に行える耐火型屋内厨房用床吊型の会所桝です。
- 蓋はステンレス製落とし込み把手付のスチール製縞鋼板です。錆に強いエポキシ樹脂コーティングを施しています。
- 排水管接続まわりにも耐火材料（けい酸カルシウム板）で耐火被覆を施しています。
- 耐火型グリース阻集器は、国土交通大臣の認定を取得しています。

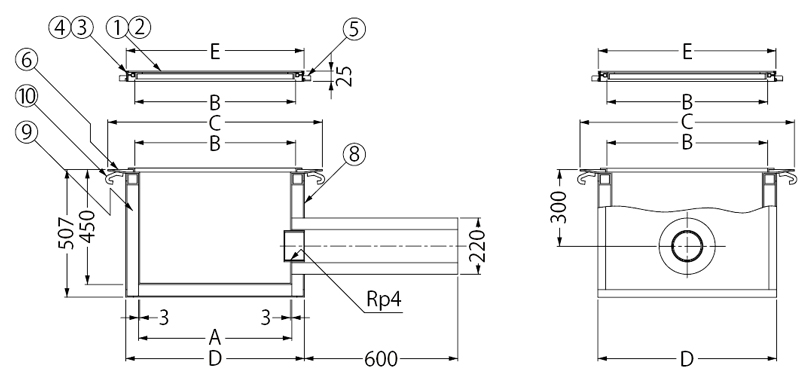

製品図面
- 蓋
材質：SS400
処理：エポキシ樹脂コーティング - 把手
材質：SUS304 - 受枠
材質：SUS304 - クッション
材質：軟質ポリ塩化ビニル - アンカー
材質：SPHC
処理：電気亜鉛めっき - 本体
材質：SUS304
処理：防錆塗装 - −
- 耐火材フレーム
材質：SUS304 - 耐火材
材質：ケイ酸カルシウム t45 - アンカー
材質：SS400
処理：防錆塗装
部品構成
- 「防火区画貫通部60分遮炎性能」の規程に適合しております。
- 「Rp」は管用平行めねじを表します。
設計情報
- 排水管部の耐火被覆材は現場施工です。
施工情報
- 標準品の点検口蓋は、縞鋼板製です。受注生産品として、樹脂タイル貼物用化粧蓋、ステンレス製グレーチングを用意しております。
標準以外の蓋をご注文される際にはご指示ください。
注文・発注情報
- グリース阻集器のステンレス製ソケットの寸法について
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | E |
|---|---|---|---|---|---|
| 300L | 300 | 350 | 540 | 414 | 412 |
| 450L | 450 | 500 | 690 | 564 | 562 |
| 600L | 600 | 650 | 840 | 714 | 712 |
仕様
| 製品符号−呼称 | 本体質量(kg) | 蓋質量(kg) | 蓋分割数 |
|---|---|---|---|
| KSAM-1−300L | 49 | 8.0 | 1 |
| KSAM-1−450L | 73 | 10.5 | 1 |
| KSAM-1−600L | 100 | 16.0 | 1 |
価格（消費税は含まれておりません）
| 製品符号−呼称 | 価格（円/組） | 図面等 |
|---|---|---|
| KSAM-1−300L | 317,600 |      |
| KSAM-1−450L | 390,600 | |
| KSAM-1−600L | 472,500 | |
