ラインピット

モルタル充填用 アルミニウム目地 配線・配管ピット蓋

MC

製品写真

MC

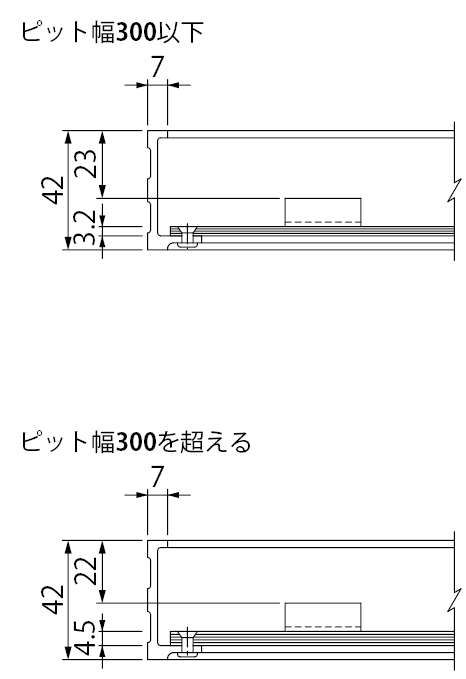

製品図面

KC-S
KC-S

KC-S


    部品構成

  1. 蓋フレーム
    材質:A6063S
    処理:陽極酸化塗装複合皮膜
  2. プレート
    材質:SGHC
  3. 把手カバー
    材質:SUS304

適応受枠

アルミニウム製 ステンレス製
AF42A SF42S

    設計情報

  • モルタル充填用です。充填深さは、23.5mmを確保していますから、20mm以下の磁器タイルなどが貼込めます。
    テラゾー砥ぎ出し用には適しません。

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W L T t 質量(kg)
200×600×42 150 200 599.5 42 3.2 4.0
250×600×42 200 250 599.5 42 3.2 4.8
300×600×42 250 300 599.5 42 3.2 6.4
350×600×42 300 350 599.5 42 3.2 7.2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
MC 200×600×42 18,500 cad図面dxf図面dwg図面dwg図面ご使用願い図
MC 250×600×42 18,900 cad図面dxf図面dwg図面dwg図面ご使用願い図
MC 300×600×42 20,700 cad図面dxf図面dwg図面dwg図面ご使用願い図
MC 350×600×42 22,700 cad図面dxf図面dwg図面dwg図面ご使用願い図

※価格は蓋のみ(受枠は別途)の価格です。

部品価格(消費税は含まれておりません)

部品名 価格(円/個)
ステンレス把手 2,200
三角形切り欠き(目地付) 2,200
ラインプロテクターA 4,500
