マンホール・ハンドホール鉄蓋

回転ロック式 簡易密閉形(簡易防水・防臭形)角枠

適用荷重:T-20 グレードC
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号:MKRY-S(角)

製品写真

MKRY-S-S

製品の特徴

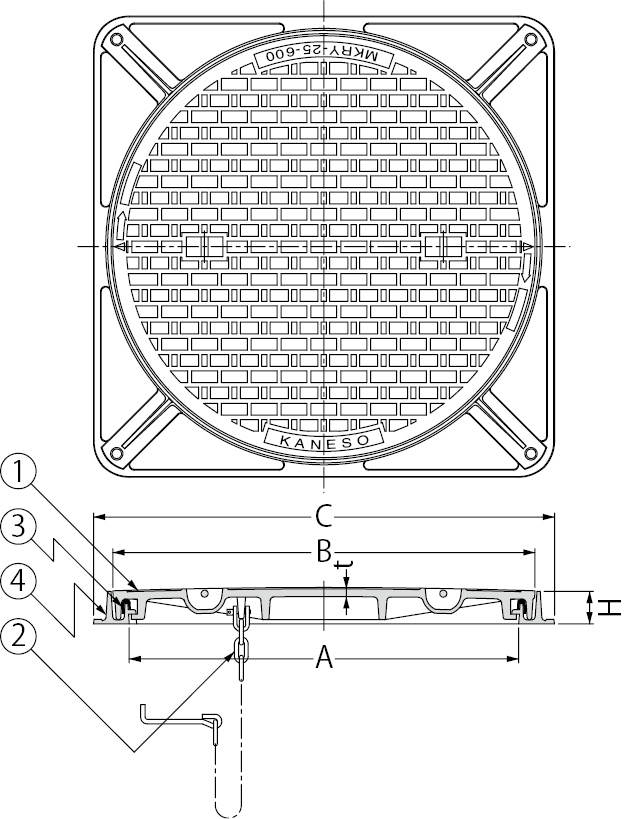

製品図面

アンカーボルト取付方法


部品構成


  1. 材質:FCD500
    処理:樹脂系塗装

  2. 材質:SWRM
    処理:溶融亜鉛めっき
  3. パッキン
    材質:エチレンプロピレンゴム

  4. 材質:FC200
    処理:樹脂系塗装

別売部品


設計情報

  1. 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
  2. 受枠に水抜き穴加工を施せます。「水抜き穴付」とご指示ください。(受注生産品)

施工上の注意

  1. 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

文字やマークなどの鋳出文字を入れることができます

  1. 鋳出文字についてはこちらをご覧ください。

注文・発注情報

  1. 盗難防止用鎖の有無は、下記要領でご指示ください。
    <例>
    鎖なし→MKRY-S-600(角)-a
    鎖付→MKRY-S-600(角)-b

寸法表<単位:mm>

呼称 A B C H t L1 鎖B型
450 450 500 560 50 8 498 φ6×500
600 600 650 710 50 10 638 φ6×500
750 750 825 900 60 12 807 φ6×800

質量・破壊荷重・適用荷重<加重体:Φ330>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
450 20 33 200kN以上 T-20
600 33 51 200kN以上 T-20
750 71 116 200kN以上 T-20

鎖なし 価格

製品符号−呼称 価格(円/組) 図面・施工要領書等
MKRY-S-450(角)-a 52,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
MKRY-S-600(角)-a 98,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
MKRY-S-750(角)-a 229,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
