フロアーハッチ

充填用(充填深さ:16mm)屋内外用 密閉形(防水・防臭形)ステンレス製 ボルト固定式(施錠タイプ)
蓋プレート厚 1mm

適用荷重:歩行用
製品符号:MSXL-M

製品写真


ボルト固定式 施錠タイプ
枠高さ:35mm
充填深さ:16mm

製品の特徴

  • 仕上材に合わせた最適な蓋高さとすることで、蓋の軽量化を図りました。
  • 蓋の一体成形で、より確実な密閉性能を確保しました。
  • ロックボルトの頭部を特殊形状とすることにより、専用開閉ハンドルでのみ開閉ができる施錠タイプです。
  • ロック部のキャップがロックボルトと一体構造のため、蓋開閉時にキャップを紛失しません。

フロアーハッチ選定時の注意事項

  • 充填用と張物用は、受枠が異なりますので、ご注意ください。
  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

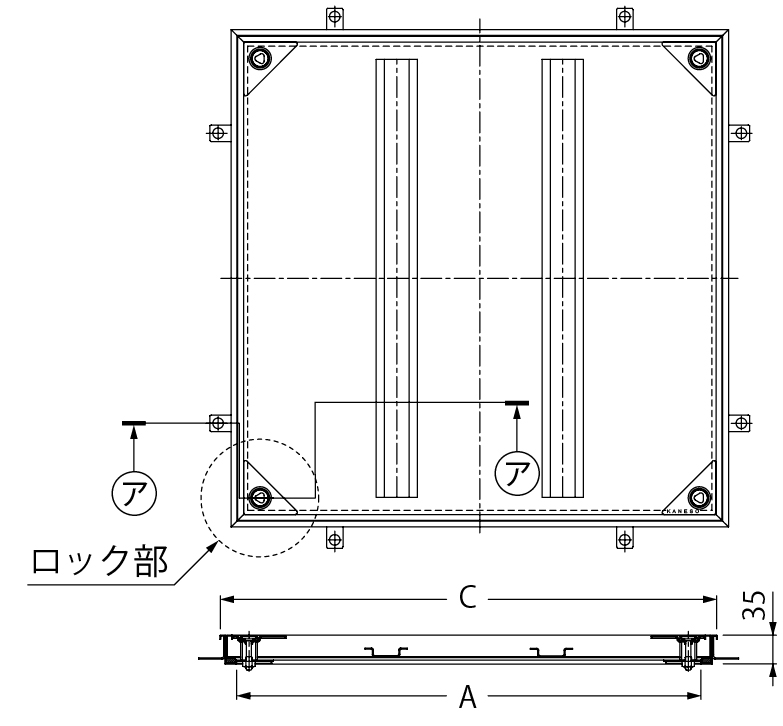

製品図面

MSXL 製品図面

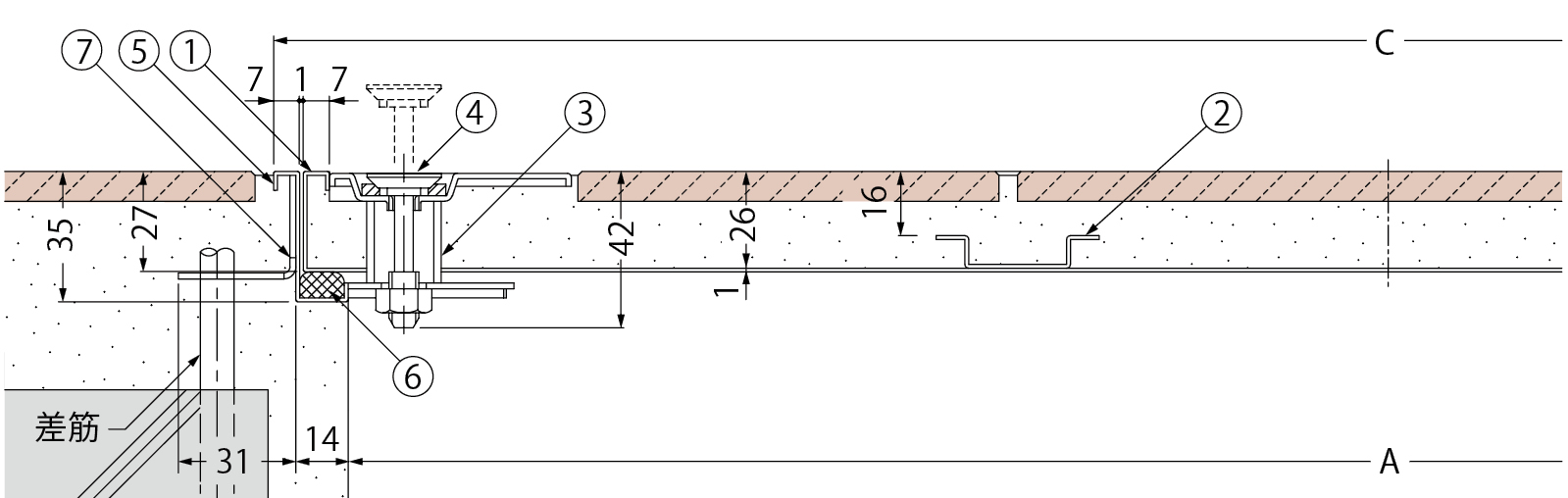

(ア−ア断面)納まり図

MSXL 納まり図


ロック部平面詳細図

    MSXL ロック部 平面詳細図

部品構成


  1. 材質:SUS304
  2. 補強材
    材質:SUS304
  3. ロックボディ
    材質:SUS304
  4. ロックボルト
    材質:SCS13
  5. 受枠
    材質:SUS304
  6. パッキン
    材質:クロロプレンゴム
  7. アンカー
    材質:SGHC

注文・発注情報

  • ご注文の際、ハンドルの有無をご指示ください。
    <例>
    MSXL-M-600 ハンドル付
    MSXL-M-600 ハンドルなし

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 310 350 2.3 8
450 410 450 3.1 13
500 460 500 3.7 16
600 560 600 1.8 23


価格

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSXL-M-350 35,300 32,300 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXL-M-450 35,800 32,800 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXL-M-500 41,400 38,400 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXL-M-600 41,900 38,900 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
