マンホール・ハンドホール鉄蓋

蓄熱槽用(断熱形) 密閉形(防水・防臭形) ボルトロック式 角枠

MWA-6D(角)
適用荷重:T-6
鉄蓋製品の強度基準はこちらをご覧ください。

製品写真

MWA-6D


製品の特徴

  • 密閉形のマンホール鉄蓋です。
  • 蓄熱槽など保温を必要とする場合にご使用ください。
  • ボルトで蓋と枠を締め付け固定するボルトロック式です。
  • 総重量6,000kgfまでの大型車両の通行が可能です。

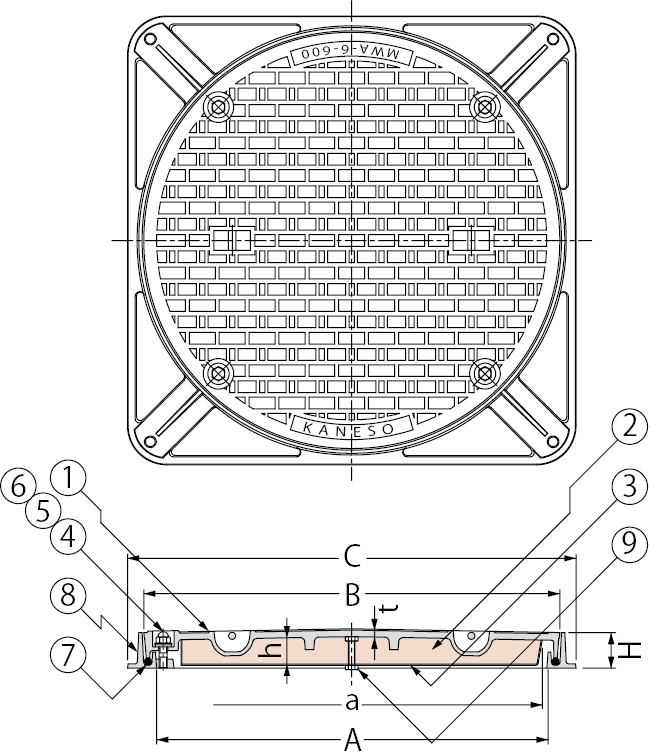

製品図面

MWA-6D

MWA-6D


    部品構成

  1. 蓋 材質:FC200 処理:樹脂系塗装
  2. 断熱材 材質:ポリウレタンフォーム
  3. カバー 材質:SGCC 処理:樹脂系塗装
    ※ステンレス製カバーも製作可能です。
  4. ボルト 材質:SUS304
  5. 袋ナット 材質:SUS304
  6. 座金 材質:SUS304+NBR
  7. パッキン 材質:クロロプレンゴム
  8. 枠 材質:FC200 処理:樹脂系塗装
  9. ボルト 材質:SUS304

    施工上の注意

  • 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
  • 蓋と受枠の嵌合面に異物の付着などがありますと、水漏れの原因となりますので、完全に取り除いてください。
  • ボルト締付は、タスキ掛けで行ってください。

    注文・発注情報

  • T形レンチ 呼ビ19が付属します。
  • 把手用キャップを用意しています(別売)。砂などによる把手の目詰まりを防ぎます。
  • Aキャップ
    Aキャップ
  • 開閉ハンドルB型を使用して下さい。


寸法表<単位:mm>

呼称 A a B C H h t L1
450 450 434 490 540 55 40 7 478
500 500 482 540 590 55 40 8 526
600 600 582 640 690 55 40 10 620

質量・破壊荷重・適用荷重<加重体:Φ170>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
450 17 29 60kN以上 T-6
500 22 34 60kN以上 T-6
600 32 49 60kN以上 T-6

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/組) 図面・施工要領書等
MWA-6D-450(角) 59,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
MWA-6D-500(角) 65,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
MWA-6D-600(角) 81,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
