たて引きルーフドレン用 単筒式雨量調整管

  • 適用機種 ESP-1-100
  •        ESP-2-100

OH

製品写真

OH

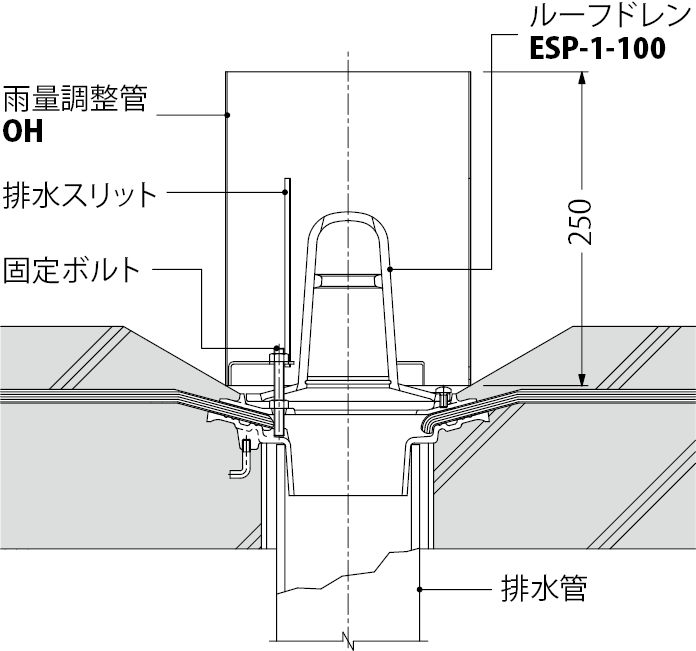

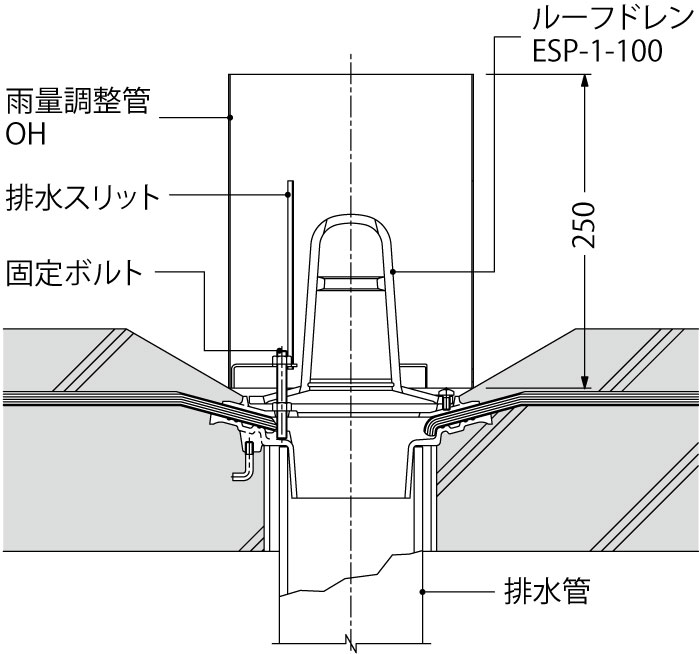

OH 納まり図


OH

拡大図

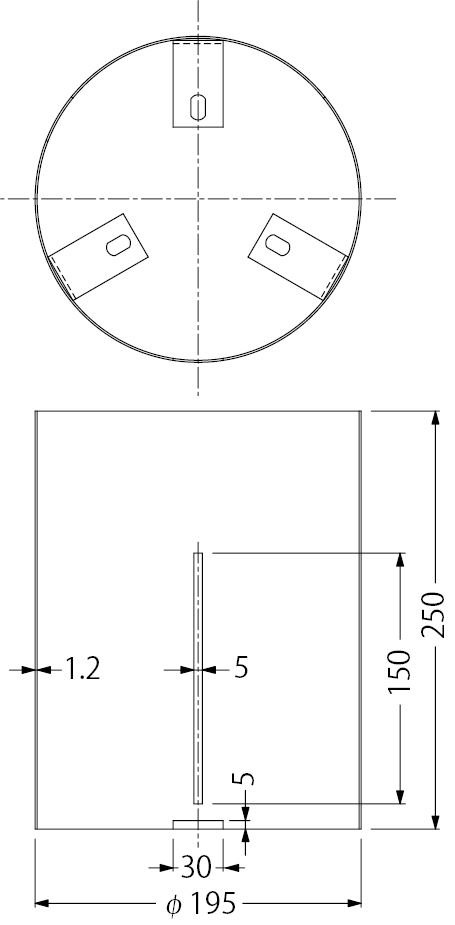

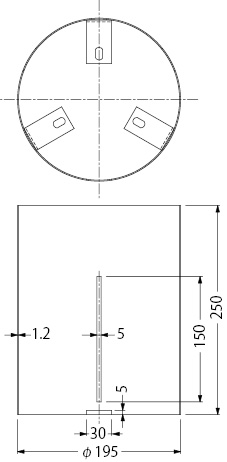

製品図面

OH


部品構成

  • 材質:SUS304
      処理:ヘアライン
    • 付属部品

    • ●固定ボルト(M8×60)

    たて引きルーフドレン用単筒式雨量調節管OHのご使用について

  • 弊社における排水試験により、バルコニー中継用ルーフドレンにおいては、配水管へ流入する雨量が約3l/s付近を境に、水はね現象から噴き出し現象へと変化する傾向が確認されております。

  • OHを使用することで、配水管へ流入する雨量を3l/sに抑えることができる(取付け部の推進が200mm以下の場合)ので、噴き出し現象を防止することができます。(図1参照)

  • ただし、水はね現象については効果は見込めませんので、弊社の雨水噴き出し防水用雨水シューター、あるいは水はね防水型ルーフドレンとの併用をお勧め致します。

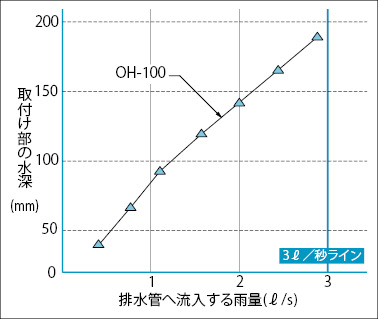

  • 図1.単筒式雨量調節管 排水性能 OH

    OH
    OH

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面等
    OH−100 18,900 cad図面dxf図面DWG図面DWG図面ご使用願い図
