ルーフドレン関連製品

雨水噴き出し防止用
雨水シューター

ASE

製品写真

ASE

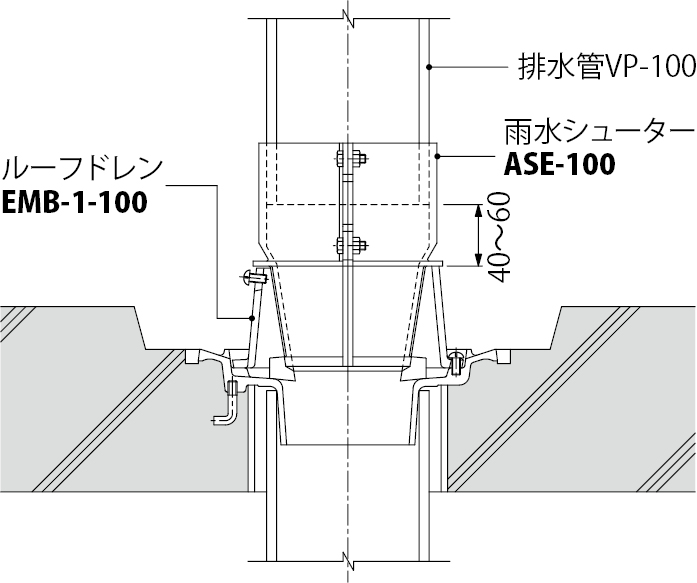

ASE 納まり図


ASE

拡大図

製品の特徴

  • 集中豪雨時のバルコニー中継用ルーフドレンからの雨水の噴き出し、水はねを防止する後付用の部品です。
  • 水流を管の中心に集めることで、水はねや噴き出しを防ぐことができます。
  • 100mm/hの集中豪雨時でも、雨水の噴き出しが防止できます。
  • 本体は2分割形状で、ルーフドレンの施工後も簡単に取り付けられます。
  • 耐候性の高いプラスチック素材を採用しています。

製品図面

ASE


    部品構成

  1. 本体
    材質:ASA
  2. 六角ボルト
    材質:SUS304(M6×16)
  3. 六角ナット
    材質:SUS304

    設計情報

  • 取り付け時に、たて樋をストレーナー上端より40〜60mmの位置でカットしてください。
    色はグレーです。

適合機種
WSB、WMB、ESB、EMB、EPMB、ESBW、EDSBW、EDSB、EDMB、EASB、EWSB、ESSB、ESMB、EDSSB、EDSMB、EHSB、EHMB、EWHSB


●実験写真(降水量100mm/h・流量約11.8l/s相当時) ASE

寸法表<単位:mm>

呼称 A B C D E F
75 89 145 55 84 77 86
100 114 170 76 109 81 86

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
ASE−75 2,500 cad図面dxf図面DWG図面DWG図面ご使用願い図
ASE−100 2,700 cad図面dxf図面DWG図面DWG図面ご使用願い図
