製品符号：SH-E
※価格には消費税は含まれておりません。
ガーデングレート
角型用インターロッキングブロック用 スチール製受枠
製品写真
製品図面
B-B断面図
アンカーボルト取付寸法
部品構成
- 材質：SS400
処理：樹脂系塗装
販売情報
- アンカーボルトは付属しません。

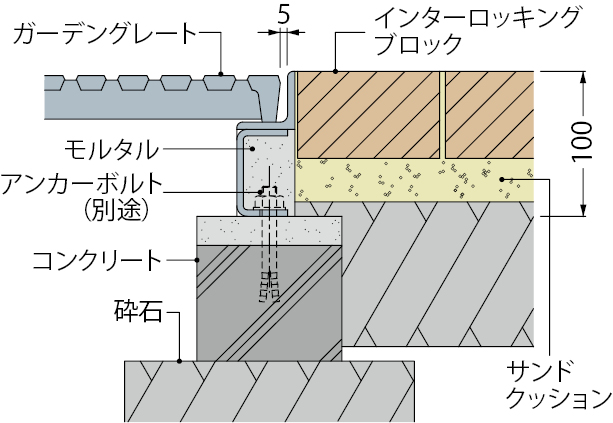

インターロッキングブロック用受枠 納まり図
- 受枠間際までインターロッキングブロックを敷き込むことができる専用受枠です。
寸法・質量表＜単位：mm＞
| 呼称 | 蓋外径 | L1 | L2 | L3 | P | ボルト穴数 | 分割数 | セット質量(kg) |
|---|---|---|---|---|---|---|---|---|
| 1000 | 1000 | 940 | 1020 | 985 | 420 | 8 | 4 | 14 |
| 1060 | 1060 | 1000 | 1080 | 1045 | 480 | 8 | 4 | 15 |
| 1200 | 1200 | 1140 | 1220 | 1185 | 620 | 8 | 4 | 17 |
| 1300 | 1300 | 1240 | 1320 | 1285 | 720 | 8 | 4 | 18 |
| 1500 | 1500 | 1440 | 1520 | 1485 | 920 | 8 | 4 | 20 |
| 1600 | 1600 | 1540 | 1620 | 1585 | 1020 | 8 | 4 | 21 |
| 1800 | 1800 | 1740 | 1820 | 1785 | 610 | 12 | 4 | 24 |
| 1900 | 1900 | 1840 | 1920 | 1885 | 660 | 12 | 4 | 25 |
| 2000 | 2000 | 1940 | 2020 | 1985 | 710 | 12 | 4 | 26 |
| 2180 | 2180 | 2120 | 2200 | 2165 | 800 | 12 | 4 | 28 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| SH-E-1000 | 23,000 |      |
| SH-E-1060 | 23,400 | |
| SH-E-1200 | 24,800 | |
| SH-E-1300 | 25,400 | |
| SH-E-1500 | 27,200 | |
| SH-E-1600 | 28,000 | |
| SH-E-1800 | 30,200 | |
| SH-E-1900 | 31,000 | |
| SH-E-2000 | 31,800 | |
| SH-E-2180 | 33,200 | |
