クリーンピット

HACCP対応型 組立タイプ サニタリートラフ エンドプレート

STV-100-E

製品写真

STV-E

製品の特徴

  • 学校給食施設・大規模調理場・商業施設の調理場・食品加工工場など、HACCP対応の排水設備としてご利用頂けます。

    関連情報:サニタリートラフ使用場所について

  • 側溝の端部に取り付ける、水を止めるためのプレートです。
  • ステンレス板から形成されているため抗菌性、抗カビ性・耐磨耗性耐熱性・耐化学薬品性に優れています。
  • 耐熱性、耐寒性に優れ、劣化の少ないシリコンパッキンを採用しました。
  • 直線と役物(90°コーナー、T字コーナー、十字コーナー、縦引き排水口、横引き排水口、エンドプレート)が1.5m間隔で接続可能です。

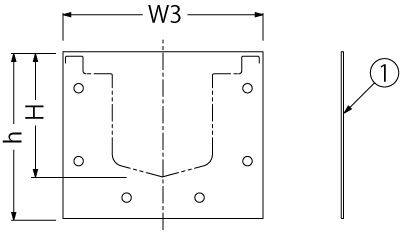

製品図面

STV-E




部品構成

  1. プレート
    材質:SUS304 t=2.0

付属部品

  • パッキン
  • 連結ボルト
  • 連結ナット
  • 止水テープ

設計情報等

  • 排水溝(ピット)の割付けは、直線・コーナー・排水口を組み合せてレイアウトしてください。

注文・発注情報

ご注文は下記要領でご指示ください。

STV-100-E00

STV -100- E 00
サニタリートラフ ピット幅 エンドプレート 呼称(ピット深さ)

寸法表<単位:mm>

製品符号−呼称 W3 H h
STV-100-E00 192 50 85
STV-100-E01 192 62.5 97.5
STV-100-E02 192 75 110
STV-100-E03 192 87.5 122.5
STV-100-E04 192 100 135
STV-100-E05 192 112.5 147.5
STV-100-E06 192 125 160
STV-100-E07 192 137.5 172.5
STV-100-E08 192 150 185
STV-100-E09 192 162.5 197.5
STV-100-E10 192 175 210
STV-100-E11 192 187.5 222.5
STV-100-E12 192 200 235
STV-100-E13 192 212.5 247.5
STV-100-E14 192 225 260
STV-100-E15 192 237.5 272.5
STV-100-E16 192 250 285
STV-100-E17 192 262.5 297.5
STV-100-E18 192 275 310

ジョイント穴

ジョイント穴(φ8.5)は、呼称により数量が異なります。
呼称 ジョイント穴数
E00〜E04 4穴
E05〜E11 6穴
E12〜E18 8穴

価格 (消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
STV-100-E00 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E01 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E02 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E03 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E04 5,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E05 5,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E06 5,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E07 6,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E08 6,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E09 6,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E10 6,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E11 6,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E12 6,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E13 7,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E14 7,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E15 7,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E16 8,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E17 8,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
STV-100-E18 8,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
