カネソウの鋼製溝付スリットみぞ蓋情報はこちら

スマートスリット

鋼製溝付スリットみぞ蓋　自由勾配タイプ　中間用　スライドスクリューロック式
細目タイプ　滑り止め模様（梨地模様）付　鋳鉄製スリット／スチール製枠

適用荷重：輪荷重5トン、T-2（歩行用兼用）
蓋 製品符号：VGQMすきま6mm（開口5mm）
枠 製品符号：SCFT

製品写真

製品の特徴

  • 蓋のメインバーは水切り効果の高い縦目タイプです。
  • 蓋表面の滑り止め模様は、鋳物素材の質感を活かした梨地模様です。
  • 蓋のガタツキや跳ね上がりを防止するロック機構を備えています。
  • 溝底部は自由勾配タイプの開放形状です。
  • 建物内、建物敷地内、公園敷地内などで車両が乗り入れする可能性がある場所にご使用いただけます。（車両が頻繁に通行する場所やフォークリフト等の特殊車両が通行する場所には適しません）
    ※強度基準の詳細はこちらをご覧ください。

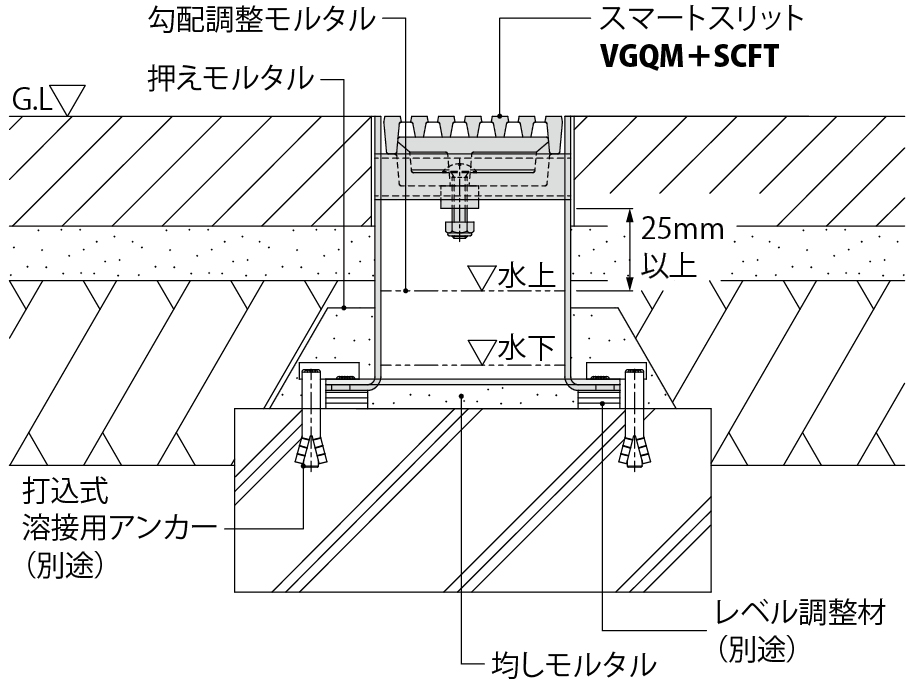

納まり図

施工写真

設置イメージ

製品図面


※枠の補強梁は、T-2仕様の場合、取付ピッチ300mmとなります。

A-A断面図

スリット蓋寸法図

すきま9mm（開口7mm）

部品構成

  1. スリット蓋
    材質：FCD500
    処理：樹脂系塗装
  2. 枠
    材質：SPHC
    処理：溶融亜鉛めっき
  3. ロック金具
    材質：SUS304

付属部品

  1. 連結用位置決め金具

別売部品

設計情報

  1. 枠の端尺最小寸法はL=300mmです。
  2. 枠端部にエンドプレート加工が必要な場合はご指示ください。
  3. 排水管接続用パイプ加工も製作可能です。

施工情報

  1. 勾配調整モルタルの水上側は、補強梁下端より25mm以上空けて仕上げてください。
  2. 連結用位置決め金具は1物件または50mにつき1枚付属します。

注文・発注情報

  1. ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    ＜例＞T-2・枠高さ150用の場合
    蓋：VGQM-1020
    枠：SCFT-2-1020 H=150

寸法表＜単位：mm＞

適用荷重 みぞ幅 蓋 呼称 W1 蓋質量（kg） 枠 呼称 W2 W3 H 枠質量（kg）
R-5（輪荷重5トン） 100 1020 95 6.1 R5-1020 H=120 106 160 120 7.7
100 1020 95 6.1 R5-1020 H=150 106 160 150 9.1
100 1020 95 6.1 R5-1020 H=200 106 160 200 11.5
T-2（歩行用兼用） 100 1020 95 6.1 2-1020 H=120 106 160 120 7.6
100 1020 95 6.1 2-1020 H=150 106 160 150 9.0
100 1020 95 6.1 2-1020 H=200 106 160 200 11.4

価格

適用荷重 スリット蓋 枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 製品符号 呼称 価格
(円/枚)
R-5（輪荷重5トン） VGQM 1020 21,000 SCFT R5-1020 H=120 8,900 29,900 取扱説明書
VGQM 1020 21,000 SCFT R5-1020 H=150 10,000 31,000 取扱説明書
VGQM 1020 21,000 SCFT R5-1020 H=200 11,700 32,700 取扱説明書
T-2（歩行用兼用） VGQM 1020 21,000 SCFT 2-1020 H=120 8,400 29,400 取扱説明書
VGQM 1020 21,000 SCFT 2-1020 H=150 9,500 30,500 取扱説明書
VGQM 1020 21,000 SCFT 2-1020 H=200 11,500 32,500 取扱説明書
※価格には消費税は含まれておりません。

スチール製枠　加工費

SCFT エンドプレート加工費（片側1ヶ所当り） 3,900円加算
排水用穴／切欠加工費（1ヶ所当り） 5,300円加算
排水用穴加工パイプ付（1ヶ所当り） 7,800円加算
※価格には消費税は含まれておりません。
