ボーダースリット スリット幅100mm
Ｕ字溝用スリットみぞ蓋 敷地境界用 スライドスクリューロック式
細目タイプ（すきま9mm／開口7mm） 鋳鉄製スリット／スチール製枠（溶融亜鉛めっき）
適用荷重：T-14、T-2U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- JIS A 5372 推奨仕様E-1 U形側溝に適用します。
- 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
- スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
- スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
納まり図

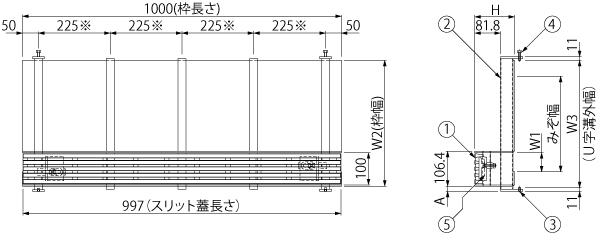

製品図面
※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。
スリット蓋寸法図
部品構成
- スリット蓋
材質：材質：FCD500
処理：樹脂系塗装 - 枠
材質：SPHC
処理：溶融亜鉛めっき - 六角穴付止めねじ（M8×12）
材質：SS400
処理：電気亜鉛めっき - 六角ボルト（M8×25）
材質：SS400
処理：電気亜鉛めっき - ロック金具
材質：SUS304
付属部品
別売部品
設計情報
- 枠の端尺最小寸法はL＝300mmです。
- 枠端部にエンドプレート加工が必要な場合はご指示ください。
注文・発注情報
- ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
＜例＞T-2・みぞ幅150用の場合
蓋：VGRM-1025
枠：BKIT-2E-1525 S=100
寸法表＜単位：mm＞
| 適用荷重 | みぞ幅 | 蓋呼称 | 蓋質量（kg） | 枠呼称 | W1 | W2 | W3 | A | H | 枠質量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| T-14 | 150 | 1025 | 7.6 | 14E-1525 S=100 | 72.7 | 210.5 | 210 | 10.5 | 125 | 12.9 |
| 180 | 1025 | 7.6 | 14E-1825 S=100 | 67.7 | 250.5 | 250 | 10.5 | 125 | 14.6 | |
| 240 | 1025 | 7.6 | 14E-2425 S=100 | 57.7 | 330.5 | 330 | 10.5 | 125 | 18.0 | |
| 300 | 1025 | 7.6 | 14E-3025 S=100 | 52.7 | 400.5 | 400 | 10.5 | 125 | 20.5 | |
| T-2 | 150 | 1025 | 7.6 | 2E-1525 S=100 | 72.7 | 210.5 | 210 | 10.5 | 110 | 10.9 |
| 180 | 1025 | 7.6 | 2E-1825 S=100 | 67.7 | 250.5 | 250 | 10.5 | 110 | 11.9 | |
| 240 | 1025 | 7.6 | 2E-2425 S=100 | 57.7 | 330.5 | 330 | 10.5 | 110 | 14.5 | |
| 300 | 1025 | 7.6 | 2E-3025 S=100 | 52.7 | 400.5 | 400 | 10.5 | 110 | 16.7 |
図面
| 適用荷重 | スリット蓋 | 枠 | 図面・取扱説明書等 | ||
|---|---|---|---|---|---|
| 製品符号 | 呼称 | 製品符号 | 呼称 | ||
| T-14 | VGRM | 1025 | BKIT | 14E-1525 S=100 |      |
| VGRM | 1025 | BKIT | 14E-1825 S=100 | |
|
| VGRM | 1025 | BKIT | 14E-2425 S=100 | |
|
| VGRM | 1025 | BKIT | 14E-3025 S=100 | |
|
| T-2 | VGRM | 1025 | BKIT | 2E-1525 S=100 | |
| VGRM | 1025 | BKIT | 2E-1825 S=100 | |
|
| VGRM | 1025 | BKIT | 2E-2425 S=100 | |
|
| VGRM | 1025 | BKIT | 2E-3025 S=100 | |
|
