2023　製造中止製品

代替製品はこちら

蓋メインバーの滑り止め模様をリニューアルしました。
製品符号は「VSXS　スリットすきま6mm（P=9）」となります。


本製品は2023年11月に製造を中止しましたが、ご要望に応じて注文を承ります。
納期・価格はお問い合わせください。
カネソウの鋼製溝付スリットみぞ蓋情報はこちら

スマートスリット

鋼製溝付スリットみぞ蓋　自由勾配タイプ　中間用　スライドスクリューロック式　細目タイプ　滑り止め模様付
スチール製スリット／スチール製枠

適用荷重：輪荷重5トン、T-2（歩行用兼用）
蓋 製品符号：VSXB スリットすきま6mm（P=9）
枠 製品符号：SCFT

製品写真

製品の特徴

  • 蓋のメインバーは側溝に対して平行な縦目タイプで、水切り効果を高めています。
  • ガタツキや跳ね上がりによる騒音を防止するロック機構を備えています。
  • 溝底部は開放形状で、排水勾配を自由に設定できます。
  • 建物内、建物敷地内、公園敷地内などで車両が乗り入れする可能性がある場所にご使用いただけます。（車両が頻繁に通行する場所やフォークリフト等の特殊車両が通行する場所には適しません）
    ※強度基準の詳細はこちらをご覧ください。

製品図面


※枠の補強梁は、T-2仕様の場合、取付ピッチ300mmとなります。

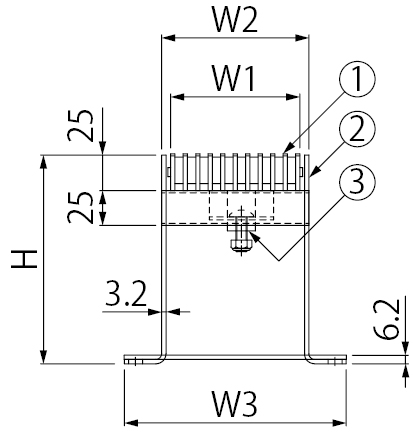

A−A断面図

スリット蓋寸法図

部品構成

  1. スリット蓋
    材質：SS400
    処理：溶融亜鉛めっき
  2. 枠
    材質：SPHC
    処理：溶融亜鉛めっき
  3. ロック金具
    材質：SUS304

付属部品

  1. 連結用位置決め金具

別売部品

設計情報

  1. 枠の端尺最小寸法はL=300mmです。
  2. 枠端部にエンドプレート加工が必要な場合はご指示ください。
  3. 排水管接続用パイプ加工も製作可能です。

施工情報

  1. 勾配調整モルタルについて、水上側は、補強梁下端より25mm以上開けて仕上げてください。
  2. 連結用位置決め金具は1物件または50mにつき1枚付属します。

注文・発注情報

  1. ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    ＜例＞T-2・みぞ蓋100・枠高さ150用の場合
    蓋：VSXB-1025 P=9
    枠：SCFT-2-1025 H=150

寸法表＜単位：mm＞

適用荷重 VSXB 蓋呼称 SCFT 枠呼称 みぞ幅 W1 W2 W3 H 蓋質量（kg） 枠質量（kg）
R-5（輪荷重5トン） 1025 R5-1025 H=120 100 93 106 159.6 120 7.5 8.0
1025 R5-1025 H=150 100 93 106 159.6 150 7.5 9.5
1025 R5-1025 H=200 100 93 106 159.6 200 7.5 12.0
1525 R5-1525 H=150 148 142 154 207.6 150 10.9 10.0
1525 R5-1525 H=200 148 142 154 207.6 200 10.9 12.5
1525 R5-1525 H=250 148 142 154 207.6 250 10.9 15.0
T-2（歩行用兼用） 1025 2-1025 H=120 100 93 106 159.6 120 7.5 7.9
1025 2-1025 H=150 100 93 106 159.6 150 7.5 9.4
1025 2-1025 H=200 100 93 106 159.6 200 7.5 11.9
1525 2-1525 H=150 148 142 154 207.6 150 10.9 9.8
1525 2-1525 H=200 148 142 154 207.6 200 10.9 12.3
1525 2-1525 H=250 148 142 154 207.6 250 10.9 14.8

図面

適用荷重 スリット蓋 枠 図面・施工要領書等
製品符号 呼称 製品符号 呼称
R-5（輪荷重5トン） VSXB 1025 P=9 SCFT R5-1025 H=120 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1025 P=9 SCFT R5-1025 H=150 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1025 P=9 SCFT R5-1025 H=200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT R5-1525 H=150 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT R5-1525 H=200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT R5-1525 H=250 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
T-2（歩行用兼用） VSXB 1025 P=9 SCFT 2-1025 H=120 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1025 P=9 SCFT 2-1025 H=150 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1025 P=9 SCFT 2-1025 H=200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT 2-1525 H=150 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT 2-1525 H=200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
VSXB 1525 P=9 SCFT 2-1525 H=250 CAD図面DXF図面DWG図面ご使用願い図取扱説明書取扱説明書
