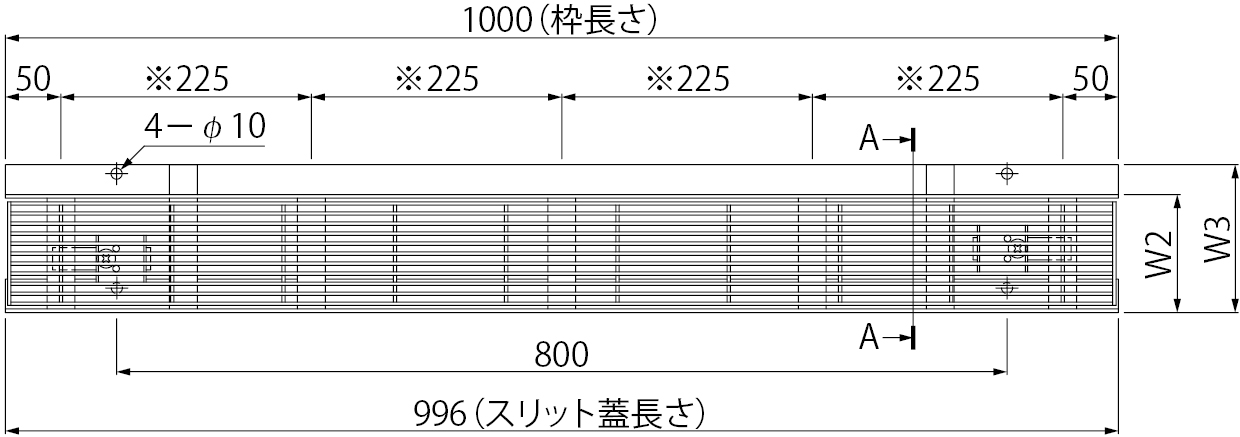

※枠の補強梁は、T-2仕様の場合、取付ピッチ300mmとなります。

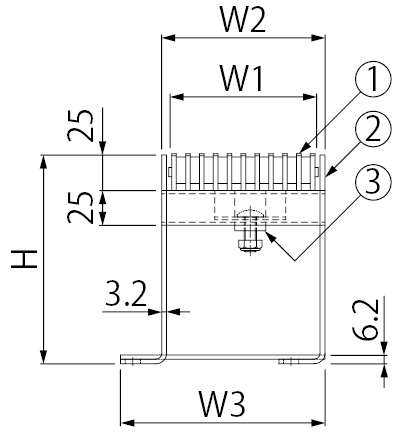

適用荷重 | VSXB 蓋呼称 | SKFT 枠呼称 | みぞ幅 | W1 | W2 | W3 | H | 蓋質量(kg) | 枠質量(kg) |
---|---|---|---|---|---|---|---|---|---|
R-5(輪荷重5トン) | 1025 | R5-1025 H=120 | 100 | 93 | 106 | 132.8 | 120 | 7.5 | 8.0 |
1025 | R5-1025 H=150 | 100 | 93 | 106 | 132.8 | 150 | 7.5 | 9.5 | |
1025 | R5-1025 H=200 | 100 | 93 | 106 | 132.8 | 200 | 7.5 | 12.0 | |
1525 | R5-1525 H=150 | 148 | 142 | 154 | 180.8 | 150 | 10.9 | 10.0 | |
1525 | R5-1525 H=200 | 148 | 142 | 154 | 180.8 | 200 | 10.9 | 12.5 | |
1525 | R5-1525 H=250 | 148 | 142 | 154 | 180.8 | 250 | 10.9 | 15.0 | |
T-2(歩行用兼用) | 1025 | 2-1025 H=120 | 100 | 93 | 106 | 132.8 | 120 | 7.5 | 7.9 |
1025 | 2-1025 H=150 | 100 | 93 | 106 | 132.8 | 150 | 7.5 | 9.4 | |
1025 | 2-1025 H=200 | 100 | 93 | 106 | 132.8 | 200 | 7.5 | 11.9 | |
1525 | 2-1525 H=150 | 148 | 142 | 154 | 180.8 | 150 | 10.9 | 9.8 | |
1525 | 2-1525 H=200 | 148 | 142 | 154 | 180.8 | 200 | 10.9 | 12.3 | |
1525 | 2-1525 H=250 | 148 | 142 | 154 | 180.8 | 250 | 10.9 | 14.8 |
適用荷重 | スリット蓋 | 枠 | 図面・施工要領書等 | ||
---|---|---|---|---|---|
製品符号 | 呼称 | 製品符号 | 呼称 | ||
R-5(輪荷重5トン) | VSXB | 1025 P=9 | SKFT | R5-1025 H=120 | |
VSXB | 1025 P=9 | SKFT | R5-1025 H=150 | ||
VSXB | 1025 P=9 | SKFT | R5-1025 H=200 | ||
VSXB | 1525 P=9 | SKFT | R5-1525 H=150 | ||
VSXB | 1525 P=9 | SKFT | R5-1525 H=200 | ||
VSXB | 1525 P=9 | SKFT | R5-1525 H=250 | ||
T-2(歩行用兼用) | VSXB | 1025 P=9 | SKFT | 2-1025 H=120 | |
VSXB | 1025 P=9 | SKFT | 2-1025 H=150 | ||
VSXB | 1025 P=9 | SKFT | 2-1025 H=200 | ||
VSXB | 1525 P=9 | SKFT | 2-1525 H=150 | ||
VSXB | 1525 P=9 | SKFT | 2-1525 H=200 | ||
VSXB | 1525 P=9 | SKFT | 2-1525 H=250 |
