鋼製溝付スリットみぞ蓋 自由勾配タイプ スマートスリット
建物出入口部や、建物・構造物との境界部への設置に適した、雨水排水用の補助側溝です。
床表面の排水を線状集水でき、建物などへの侵入水を止めます。
溝底部を開放状態とし、排水勾配をモルタルで仕上げる自由勾配タイプです。
従来のU字溝を設置後、養生してから枠を固定する2工程を、1工程で完結できる鋼製溝一体型のスリットみぞ蓋で、工期短縮・トータルコスト低減が可能です。
建物・構造物の際に設置可能な「境界用」と、一般的な「中間用」を設定。
従来のスチール製スリットに加え、ステンレス製スリットを設定しました。

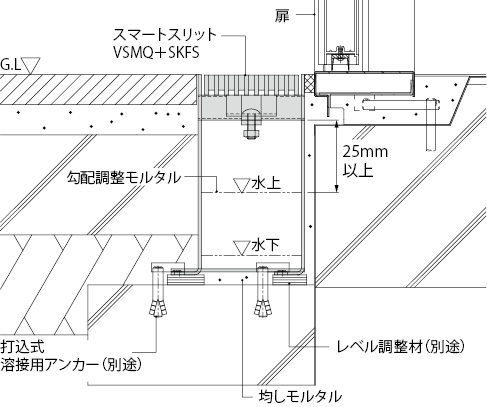

スマートスリット 納まり図
製品詳細
ステンレス製 境界用
ステンレス製 境界用 VSMQ+SKFS
ステンレス製 中間用
ステンレス製 中間用 VSMQ+SCFS
スチール製 境界用
スチール製 境界用 VQXB(P=15)・VSXB(P=10)+SKFT
スチール製 中間用
スチール製 中間用 VQXB(P=15)・VSXB(P=10)+SCFT
溝底部も一体構造の鋼製溝で、工期短縮が図れる排水ユニットです。
鋼製溝付スリットみぞ蓋 トラフタイプ
建物出入口部や建物内、地下駐車場、歩道橋などで、 多くの排水量を必要としない場所に設置するための、鋼製溝付補助側溝です。
従来のU字溝を設置後、養生してから枠を固定する2工程を、1工程で完結できる鋼製溝一体型のスリットみぞ蓋で、工期短縮・トータルコスト低減が可能です。
従来のスチール製スリットに加え、ステンレス製スリットを設定しました。

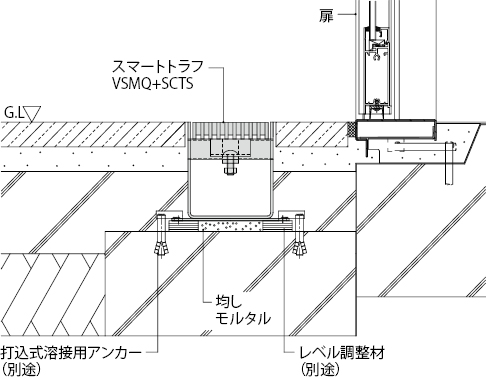

スマートトラフ 納まり図
製品詳細
ステンレス製 トラフタイプ
ステンレス製 トラフタイプ VSMQ(P=10)+SCTS
スチール製 トラフタイプ
スチール製 トラフタイプ VQXB(P=15)・VSXB(P=10)+SCTT
