スマートスリット

鋼製溝付スリットみぞ蓋　自由勾配タイプ　境界用　スライドスクリューロック式
細目タイプ　滑り止め模様付　ステンレス製スリット／ステンレス製枠

適用荷重：T-2、歩行用

蓋製品符号：VSMQスリットすきま6mm（P=10）
枠製品符号：SKFS

製品写真

製品の特徴

蓋のメインバーは水切り効果の高い縦目タイプです。
蓋のガタツキや跳ね上がりを防止するロック機構を備えています。
溝底部は自由勾配タイプの開放形状です。
建物内、建物敷地内、公園敷地内などに適します。
適用荷重T-2用は車両が乗り入れする可能性がある場所でご使用いただけます。（車両が頻繁に通行する場所やフォークリフト等の特殊車両が通行する場所には適しません）
※強度基準の詳細はこちらをご覧ください。

製品図面

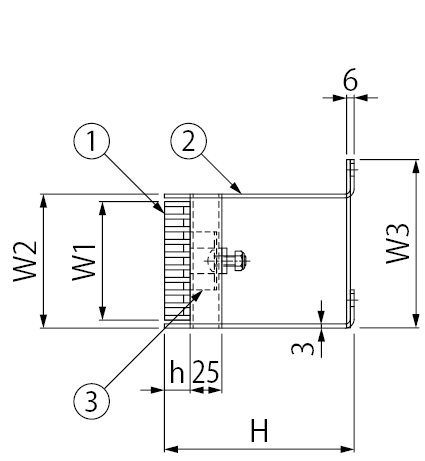

Ａ－Ａ断面図

スリット蓋寸法図

すきま6mm（P=10）

納まり図

部品構成

スリット蓋
材質：SUS304
枠
材質：SUS304
ロック金具
材質：SUS304

付属部品

連結用位置決め金具

別売部品

設計情報

枠の端尺最小寸法はL=300mmです。
標準品以外にも、H寸法は80mm～250mm（歩行用）まで、W1寸法は54mm～154mm（歩行用）まで対応することができます。
枠端部にエンドプレート加工が必要な場合はご指示ください。
排水管接続用パイプ加工も製作可能です。

施工情報

勾配調整モルタルの水上側は、補強梁下端より25mm以上空けて仕上げてください。
連結用位置決め金具は1物件または50mにつき1枚付属します。

注文・発注情報

ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
＜例＞歩行用・枠高さ150用の場合
蓋：VSMQ-1015 P=10
枠：SKFS-M-1015 H=150

寸法表＜単位：mm＞

適用荷重	蓋呼称	枠呼称	みぞ幅	W1	W2	W3	H	h	蓋質量（kg）	枠質量（kg）
T-2	1020	2-1020 H=120	100	94	106	133	120	20	6.5	6.7
	1020	2-1020 H=150	100	94	106	133	150	20	6.5	8.1
	1020	2-1020 H=200	100	94	106	133	200	20	6.5	10.2
歩行用	1015	M-1015 H=120	100	94	106	133	120	15	5.0	6.7
	1015	M-1015 H=150	100	94	106	133	150	15	5.0	8.1
	1015	M-1015 H=200	100	94	106	133	200	15	5.0	10.2

価格

適用荷重	スリット蓋			枠			価格（円/セット）	図面・施工要領書等
適用荷重	製品符号	呼称	価格（円/枚）	製品符号	呼称	価格（円/枚）	価格（円/セット）	図面・施工要領書等
T-2	VSMQ	1020 P=10	39,500	SKFS	2-1020 H=120	32,000	71,500
	VSMQ	1020 P=10	39,500	SKFS	2-1020 H=150	38,300	77,800
	VSMQ	1020 P=10	39,500	SKFS	2-1020 H=200	47,700	87,200
歩行用	VSMQ	1015 P=10	33,300	SKFS	M-1015 H=120	31,900	65,200
	VSMQ	1015 P=10	33,300	SKFS	M-1015 H=150	38,100	71,400
	VSMQ	1015 P=10	33,300	SKFS	M-1015 H=200	47,700	81,000

※価格には消費税は含まれておりません。

ステンレス製枠　加工費

SKFS	エンドプレート加工費（片側1ヶ所当り）	4,200円加算
	排水用穴／切欠加工費（1ヶ所当り）	5,300円加算
	排水用穴加工パイプ付（1ヶ所当り）	9,200円加算

※価格には消費税は含まれておりません。
