スリットみぞ蓋シリーズ

プレキャスト側溝用スリットみぞ蓋シリーズ

ボーダースリット　スリット幅60mmタイプ

スリット幅を60mmとすることで、舗装路面内でのみぞ蓋の存在が、従来よりもさらに目立たなくなりました。
さらに、スリット蓋は、すきまを6mmに統一し、車椅子のタイヤやハイヒールの踵などが入りにくい、ユニバーサルデザインとなっています。
境界側の固定金具を枠内部に埋め込む形状とすることで、よりスリット部を境界間際に設置することが可能になり、景観の向上に貢献します。

従来品

改良品

意匠性を向上させる梨地模様

鋳鉄製スリット蓋の表面に規則性がなく、鋳物素材の質感を活かした梨地模様が周囲の景観と、安全性の向上に寄与します。

落ち着いた印象の黒塗装仕様

鋳鉄製スリット蓋と色を合わせた、黒塗装仕様の枠です。蓋枠共に黒色とすることで、一体感が向上します。

細いスリットでも排水性能は確保しています

スリット幅を狭くしたことによって、従来よりも排水性能が低下していることを考慮し、ボーダースリットを選定する際の、一つの指標としていただくための排水性能試験を行っています。
試験は、水槽に貯めた水を、スリット蓋から流出させ、水位の変化と経過時間から流出量を算出する方法を採っています。

降雨強度100mm/hの場合の、各製品1m当たりの排水性能

スリット蓋の仕様	流出量	集水面積
ステンレス製蓋幅54mm すきま6mm メインバー型式：FB4×20 メインバーピッチ：10mm	2.70×10^-3m³/sec	102㎡
ステンレス製蓋幅55mm すきま6mm メインバー型式：FB3×19 メインバーピッチ：9mm	2.73×10^-3m³/sec	104㎡

枠は全て敷地境界用スチール製を使用しています。
上記は当社実験値に基づくものです。
試験の詳しい内容はこちら

集水桝蓋と掃除口もラインナップしています

ボーダースリット直線部と統一したデザインにより、舗装路面全体のデザインを崩さずに、排水溝のメンテナンスに必要な、集水桝蓋や掃除口を設置することができます。

集水桝蓋

BKITQW 納まり

注）舗装材は必ずモルタルで固定してください。

掃除口

BKITQC 納まり

注）舗装材は必ずモルタルで固定してください。

スリット蓋の跳ね上がり防止や、騒音防止に効果があるボルト固定式です

スリット蓋と枠を固定することで、車両が繰り返し通過しても、六角穴付ボルトが緩むことなくスリット蓋のガタツキを防止します。駐車場出入口などでご使用ください。
スリット蓋が敷設された時の、一直線に伸びるスリットの見た目を損なわないように、スリット蓋のメインバーに切欠きがありません。切欠きが無いことで安全性も向上します。

スリット蓋　ボルト固定部詳細

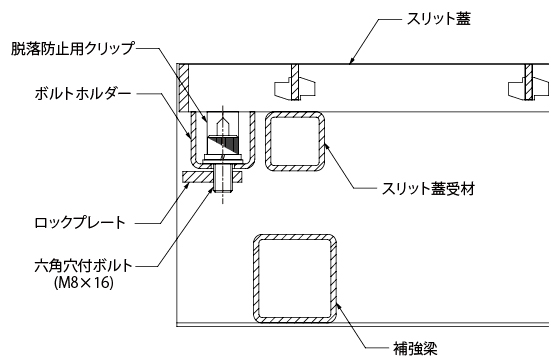

ボルト固定部　断面詳細

六角穴付ボルトは脱落防止用クリップで保持されており、運搬時やスリット蓋開閉時の脱落・紛失を防止します。

車両が繰り返し通行可能な強度設計です

車両制限令により、道路を通行できる車両の総重量は25トン（25,000kgf）、車両の1輪に掛かる最大荷重は5トン（5,000kgf）と定められています。
ボルト固定式のボーダースリットは、道路を通行できる車両の最大である輪荷重5トンに、車両通行時の衝撃を考慮した荷重に耐えるよう設計を行っています。
駐車場の出入り口など、車両が通行する場所にも、使用が可能です。ただし、公道での使用には適しません。
車両通行時の衝撃は、道路橋示方書を参考に、衝撃係数を0.4に定め、強度設計を行っております。

締緩作業は専用スパナで行うため、盗難防止効果があります

六角穴付ボルトの締緩は、専用スパナでのみ行えます。
汎用品の六角棒スパナ（呼び6）では、メインバーのすきまの中で回転させることができず、盗難防止につながります。

また、専用スパナはグリップ部の大きいT型形状で、六角穴付ボルトをしっかりと締め付けられます。

スパナ　材質：ニッケルクロムモリブデン鋼
グリップ　材質：セルロースアセート樹脂

メインバーの方向と専用スパナのグリップ部を平行にして挿入します。

専用スパナの先端を六角穴付ボルトに合わせて挿入し、蓋が動かなくなるまで締め付けてください。

スリット蓋の上面に凹凸加工を施した滑り止め模様付です
通行時の安全性を向上させています

スリット蓋は、高級感があり、耐食性に優れたステンレス製と、耐久性と、経済性に優れたスチール製の2種類を取り揃え、使用場所や条件によってお選びいただけます。スリット蓋のすきまは6mmです。

ステンレス製スリット

スチール製スリット

ボーダースリット　スリット幅60mmタイプ　製品一覧表

U字溝用

蓋タイプ	蓋材質	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅（mm）

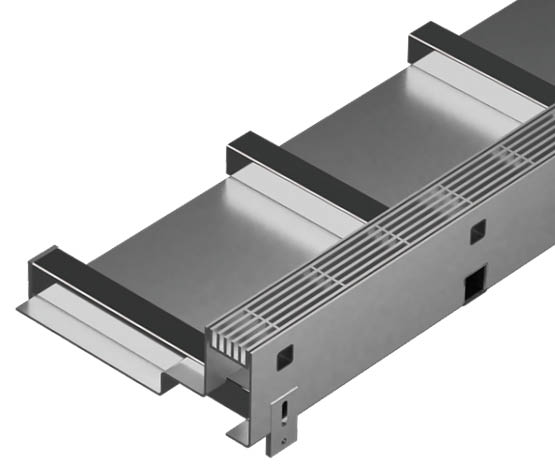

グレーチング	ステンレス製	VSMQ	ステンレス製	T-14･ T-2･歩行用	BKIS-14E S=60･ BKIS-2E S=60･ BKIS-ME S=60	150･180･240･300
グレーチング	ステンレス製	VSMQ	スチール製	T-14･ T-2･歩行用	BKIT-14E S=60･ BKIT-2E S=60･ BKIT-ME S=60	150･180･240･300
グレーチング	スチール製	VSXS	スチール製	T-14･ T-2	BKIT-14E S=60･ BKIT-2E S=60	150･180･240･300
グレーチング	鋳鉄製（梨地模様）	VGQM	スチール製溶融亜鉛めっき仕様	T-14･ T-2	BKIT-14E S=60･ BKIT-2E S=60	150･180･240･300
グレーチング	鋳鉄製（梨地模様）	VGQM	スチール製溶融亜鉛めっき＋黒塗装仕様	T-14･ T-2	BKIT-14EB S=60･ BKIT-2EB S=60	150･180･240･300

掃除口

蓋タイプ	蓋材質	製品符号	枠目地	適用荷重	みぞ幅（mm）

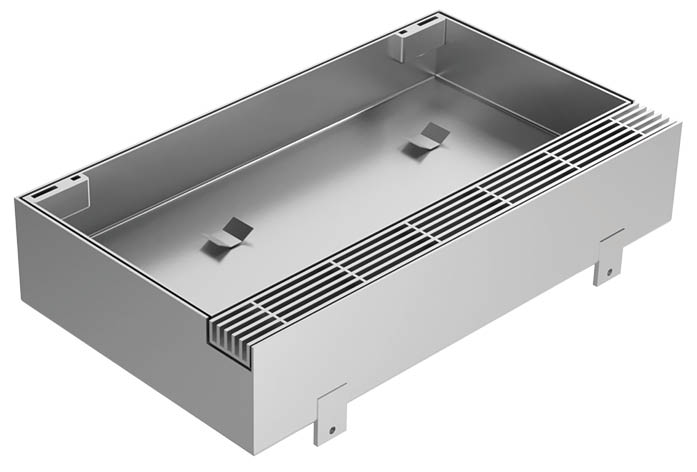

グレーチング＋タイル充填	ステンレス製＋スチール製	BKISSC-14E S=60･ BKISSC-2E S=60	ステンレス製	T-14･ T-2	150･180･240･300
グレーチング＋タイル充填	ステンレス製＋スチール製	BKITSC-14E S=60･ BKITSC-2E S=60	スチール製	T-14･ T-2	150･180･240･300

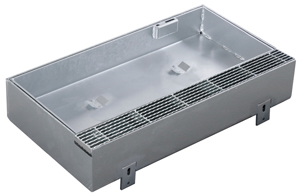

グレーチング＋タイル充填	スチール製	BKITTC-14E S=60･ BKITTC-2E S=60	スチール製	T-14･ T-2	150･180･240･300
グレーチング＋タイル充填	鋳鉄製（梨地模様）＋スチール製	BKITQC-14E S=60･ BKITQC-2E S=60	スチール製溶融亜鉛めっき仕様	T-14･ T-2	150･180･240･300
グレーチング＋タイル充填	鋳鉄製（梨地模様）＋スチール製	BKITQC-14EB S=60･ BKITQC-2EB S=60	スチール製溶融亜鉛めっき＋黒塗装仕様	T-14･ T-2	150･180･240･300

集水桝用

蓋タイプ	蓋材質	製品符号	枠目地	適用荷重	桝内径（mm）
グレーチング＋タイル充填	ステンレス製＋スチール製	BKISSW-14E S=60･ BKISSW-2E S=60	ステンレス製	T-14･ T-2	300･450･500･600
グレーチング＋タイル充填	ステンレス製＋スチール製	BKITSW-14E S=60･ BKITSW-2E S=60	スチール製	T-14･ T-2	300･450･500･600
グレーチング＋タイル充填	スチール製	BKITTW-14E S=60･ BKITTW-2E S=60	スチール製	T-14･ T-2	300･450･500･600
グレーチング＋タイル充填	鋳鉄製（梨地模様）＋スチール製	BKITQW-14E S=60･ BKITQW-2E S=60	スチール製溶融亜鉛めっき仕様	T-14･ T-2	300･450･500･600
グレーチング＋タイル充填	鋳鉄製（梨地模様）＋スチール製	BKITQW-14EB S=60･ BKITQW-2EB S=60	スチール製溶融亜鉛めっき＋黒塗装仕様	T-14･ T-2	300･450･500･600

ボルト固定式ボーダースリット　製品一覧表

蓋材質	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅（mm）	製品写真
ステンレス製	VSMQL	スチール製	輪荷重5トン	BKITL-R5S S=60	150･180･240･300
スチール製	VSXSL	スチール製	輪荷重5トン	BKITL-R5S S=60	150･180･240･300

製品符号	備考	製品写真
専用スパナ	SNCM+ セルロースアセテート樹脂製 BKITL用
