製造環境の衛生管理に役立ちます

HACCPシステムを導入する前段階として、設備・施設等のサニタリー化（清潔化）が、必要不可欠となります。その中で、床排水システムにおいて、従来のコンクリート製排水溝では、経年によりクラック（ひび割れ）が発生し、そこに菌が繁殖する恐れがあり、衛生的な排水システムを実現するのが困難でした。そこで、これらの問題を解消するのが、オールステンレス製で排水蓋用受枠と排水溝が一体型の排水システム「サニタリートラフ」です。

オールステンレス製の受枠・排水溝一体型で、微生物による汚染や異物の混入を防ぎます

コンクリート製排水溝では、経年によりクラック（ひび割れ）が発生し、このすきまで微生物が繁殖し、微生物による汚染や異物の混入が発生する恐れがありましたが、排水溝をSUS304製の一体型とすることで、こうした問題を防ぎます。

水勾配により排水がスムーズ

排水溝には1/120（DRYは1/100）の水勾配が設けられており、排水がスムーズに流れます。

※役物（コーナー、排水落とし口）には水勾配が付いておりません。

連結部を、溶接による一体性を確保することで、高い水密性が保持できます。

1. 清掃がしやすいように、溝側面と底面の角部をR形状としています。
2. 受枠と排水溝に継ぎ目のない一体型です。
3. 1/120の水勾配が付いており、排水が流れやすく、残渣が残りにくい形状です。
   ※役物（コーナー、排水落とし口）には水勾配が付いておりません。
4. 3000mmまで一体成形のため、連結箇所を減らすことで、コスト削減に貢献します。
5. ドアピットやサッシ（窓枠）際の外部排水溝としても、お使いいただけます。

連結部を、ボルトとナットで簡単に組み立てることができます。

1. 清掃がしやすいように溝側面と底面の角部をR形状としています。
2. 受枠と排水溝に継ぎ目のない一体型です。
3. 1/120の水勾配が付いており、排水が流れやすく、残渣が残りにくい形状です。
   ※役物（コーナー、排水落とし口）には水勾配が付いておりません。
4. 直線部材は最長1500mmとし、現場における搬入や取り回しが容易です。
5. レベル調整架台付のため、安定した据付けが可能で、防水層を傷つけることなく施工ができます。また、レベル調整ボルトで簡単にレベル調節できます。
6. 連結部からの水漏れを防ぐため、耐熱性・耐寒性に優れ、劣化の少ないシリコーン系ゴムパッキンを採用しました。

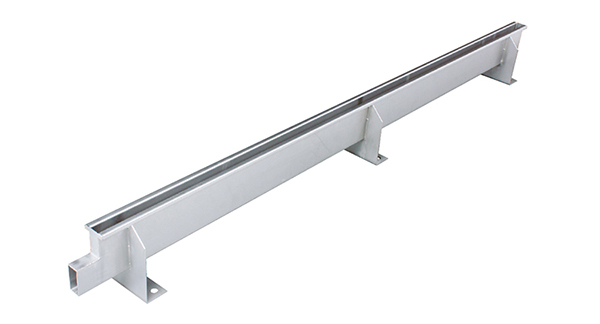

蓋が不要なスリットタイプの排水溝で、水を床に流すことが少ないドライ厨房での使用に適しています。

1. 1/100の水勾配が付いており、排水がスムーズです。
※役物（コーナー、排水落とし口）には水勾配が付いておりません。

2. 4000mmまで一体成形のため、設置時に組立作業が不要で、工期短縮に効果的です。

＜DRYのバリエーション＞
