マシンハッチの中桟の持ち上げ方について
- 製品分類：マシンハッチ
- 分類番号：P240902
- 更新日：―
マシンハッチの中桟には持ち上げ用にM16のタップが設けてあります。

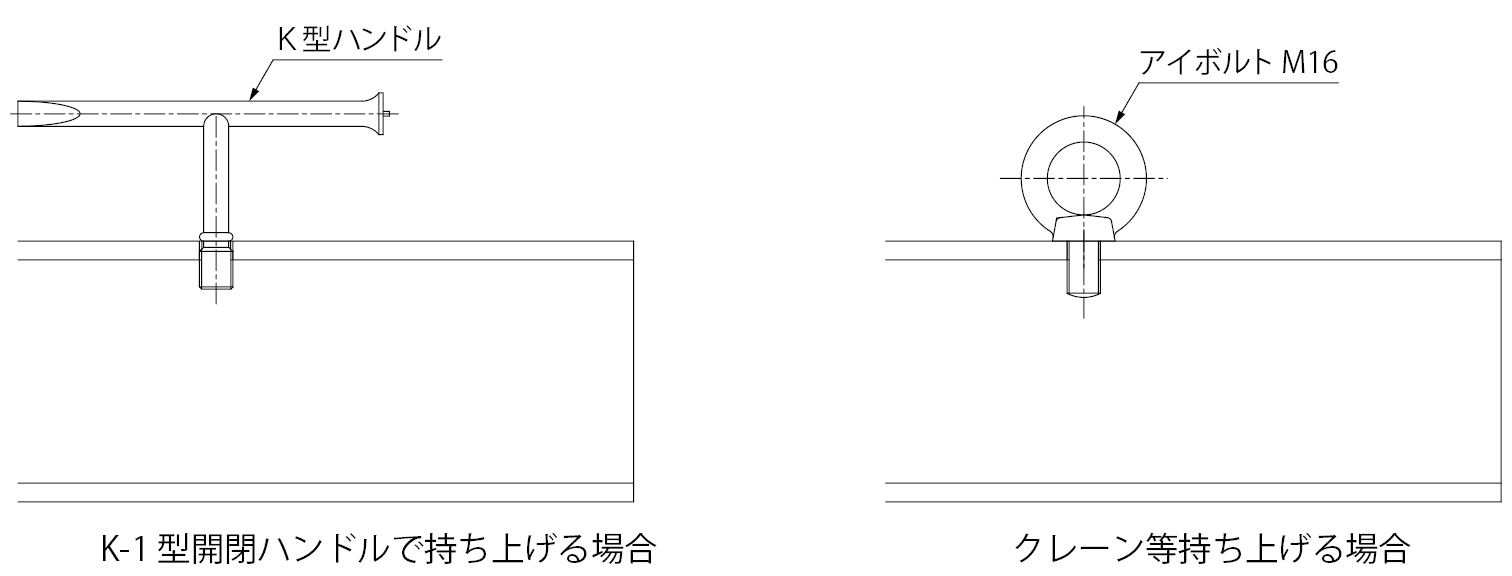

開口・適用荷重により中桟のサイズは異なり、手で持てる程度の重さの場合は上蓋用のK-1型開閉ハンドルを兼用で使用し持ち上げてください。クレーン等で持ち上げる場合はM16アイボルトを中桟のタップにねじ込み、吊り上げてください。
※製品ページはこちら
充填用：W-14E・W-6E・W-2E・W-1・S-14E・S-6E・S-2E・S-1
縞鋼板蓋：W-14EC・W-6EC ・W-2EC ・W-1EC・S-14EC・S-6EC ・S-2EC ・S-1EC
1時間遮炎 充填用：W-14E-L・W-6E-L・W-2E-L・W-1E-L・S-14E-L・S-6E-L・S-2E-L・S-1E-L
1時間遮炎 縞鋼板蓋：W-14EC-L・W-6EC-L ・W-2EC-L ・W-1EC-L ・S-14EC-L・S-6EC-L ・S-2EC-L ・S-1EC-L
開口・適用荷重により中桟のサイズは異なり、手で持てる程度の重さの場合は上蓋用のK-1型開閉ハンドルを兼用で使用し持ち上げてください。クレーン等で持ち上げる場合はM16アイボルトを中桟のタップにねじ込み、吊り上げてください。

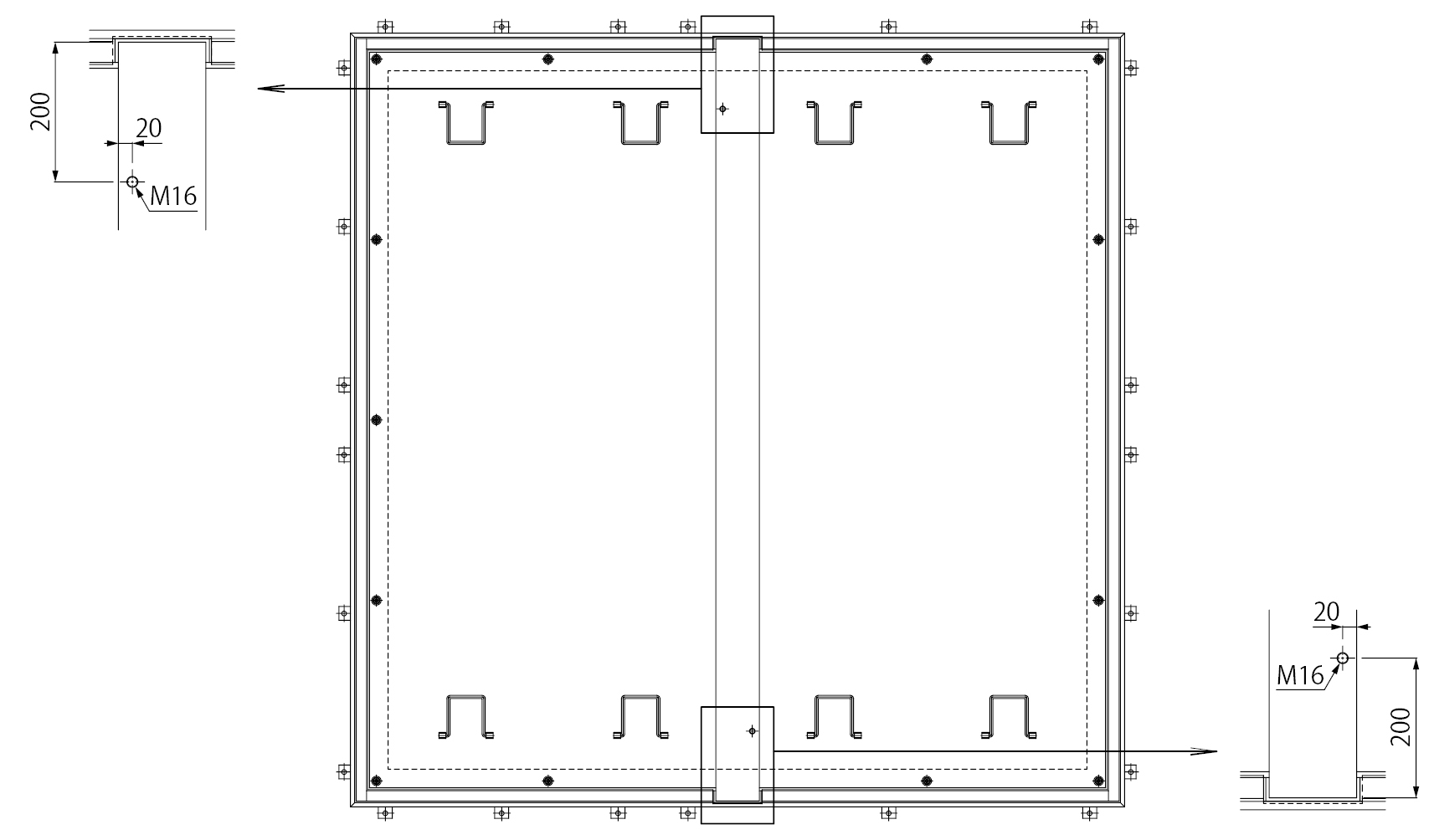

M16タップ位置
※製品ページはこちら
充填用：W-14E・W-6E・W-2E・W-1・S-14E・S-6E・S-2E・S-1
縞鋼板蓋：W-14EC・W-6EC ・W-2EC ・W-1EC・S-14EC・S-6EC ・S-2EC ・S-1EC
1時間遮炎 充填用：W-14E-L・W-6E-L・W-2E-L・W-1E-L・S-14E-L・S-6E-L・S-2E-L・S-1E-L
1時間遮炎 縞鋼板蓋：W-14EC-L・W-6EC-L ・W-2EC-L ・W-1EC-L ・S-14EC-L・S-6EC-L ・S-2EC-L ・S-1EC-L
