EXジョイント建物用　屋根－外壁　SX12・AX12　幅違いカバーの取り合いについて

SX12・AX12幅違いカバーの取り合いは、形状によりカバーの取り合わせ位置が異なります。
カバー先端90㎜の曲げ寸法とカバー勾配93°を守ります。

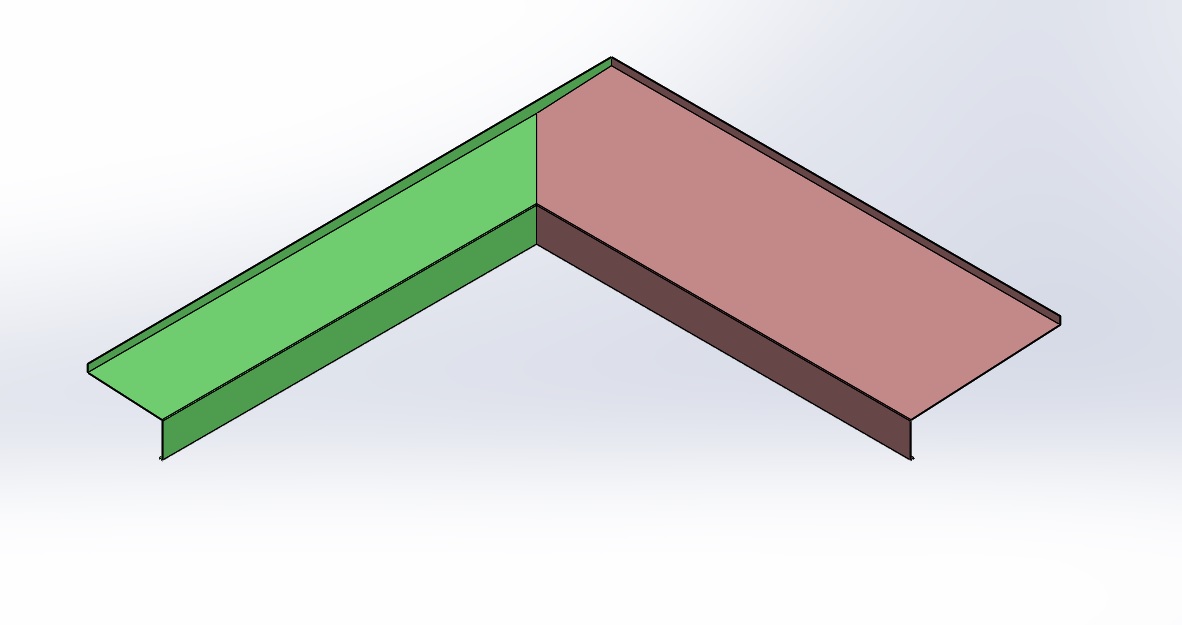

出隅コーナー　小口パターンII


あ矢視

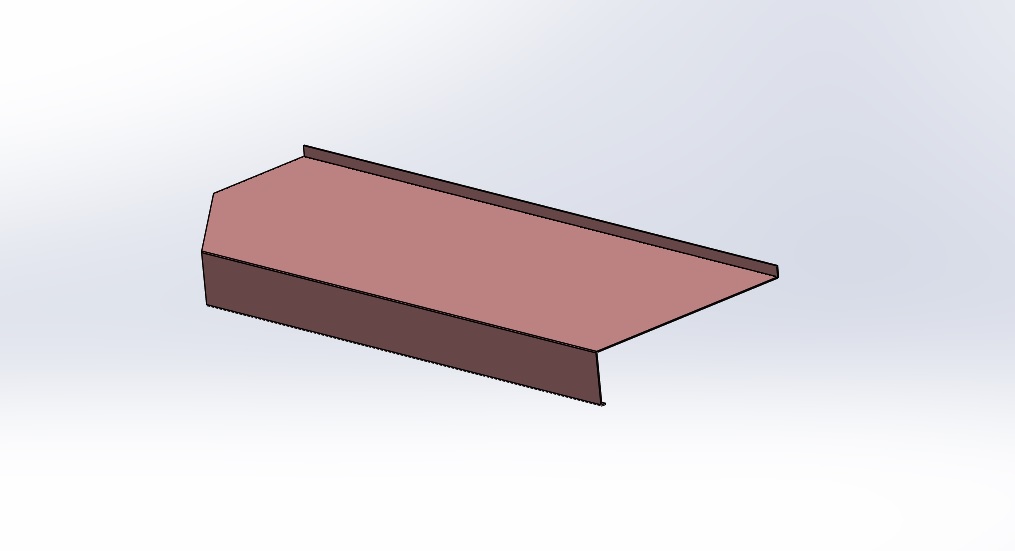

W1カバー

W2カバー

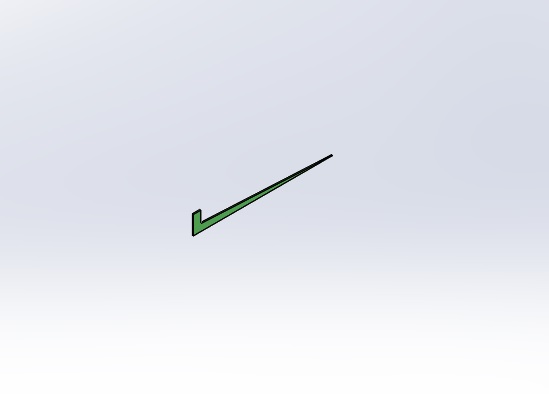

段差部の小口

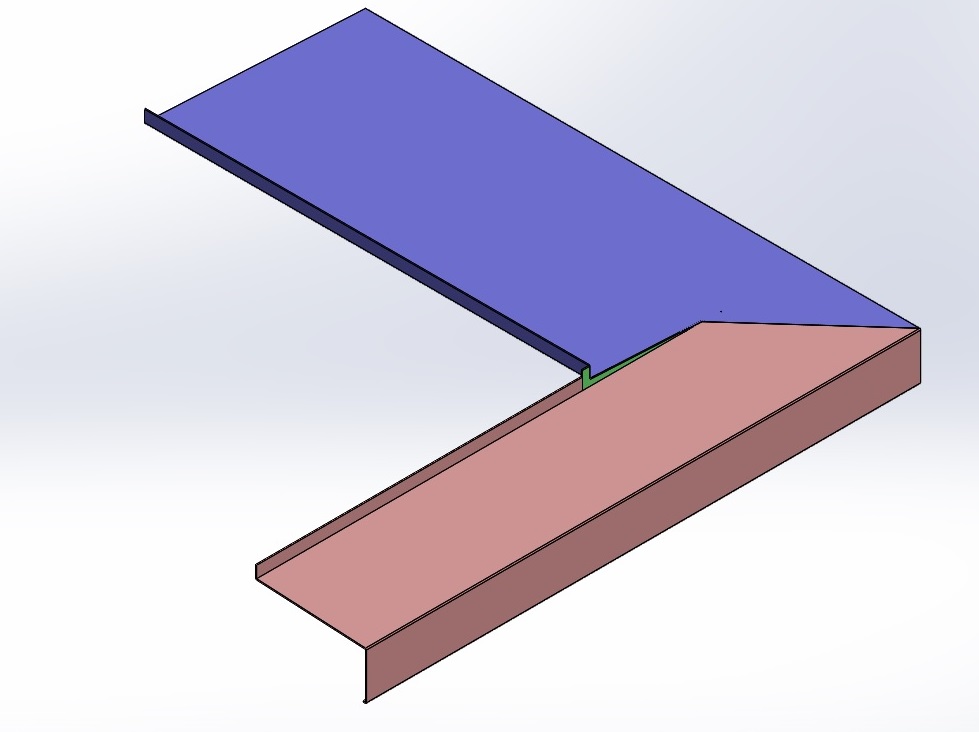

直線部　小口パターンJJ


い矢視
W1・W2カバー

取り合い部の小口


入隅コーナー　小口パターンMM


う矢視
W1カバー

W2カバー


※製品ページはこちら：SX12・AX12
