EXジョイント建物用　屋根外壁 SX12,AX12の分解図とX,Y,Z方向の可動シミュレーションについて

• 製品分類：EXジョイント
• 分類番号：P200929
• 更新日：―

EXジョイント建物用　屋根外壁 SX12,AX12の分解図を以下に示します。(シート受けフレーム、補助シート、止水テープ、ナイロンプラグ、ドリルねじは省いてあります）

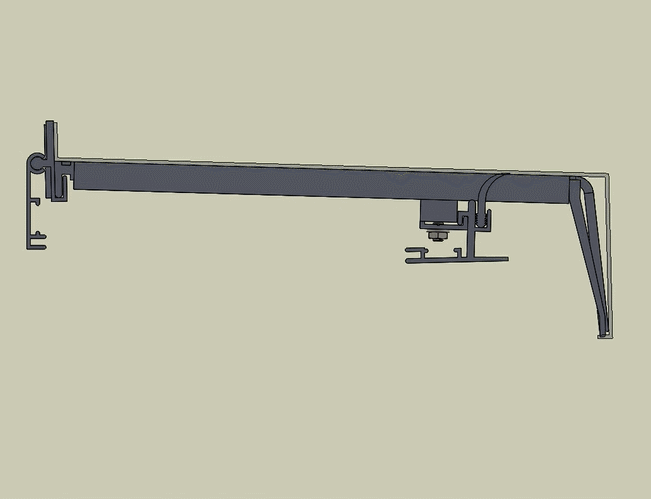

ホルダー1はカバ−幅に応じて長さが異なりますが、ホルダー2はカバー幅に関係なく共通となります。それぞれ組付けをした状態で出荷します。ホルダー2がホルダー1内をスライドすることでX方向の可動が可能となります。また、フレームBとホルダーがスライド、回転することでそれぞれY方向、Z方向の可動が可能となります。

SX12, AX12カバー分解図

ホルダー2

ホルダー1,2　X方向可動イメージ
