クリーンピットグレーチング

ステンレス製　細目ノンスリップタイプ（デルタ模様）グレーチング（すきま6mm）

製品符号：DQ-W-15

製品写真

製品の特徴

蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。
滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。
メインバーのすきまは、ハイヒールのかかとが落ちにくく、子供の指も入りにくい6mmです。
滑り止め模様はデルタ模様です。

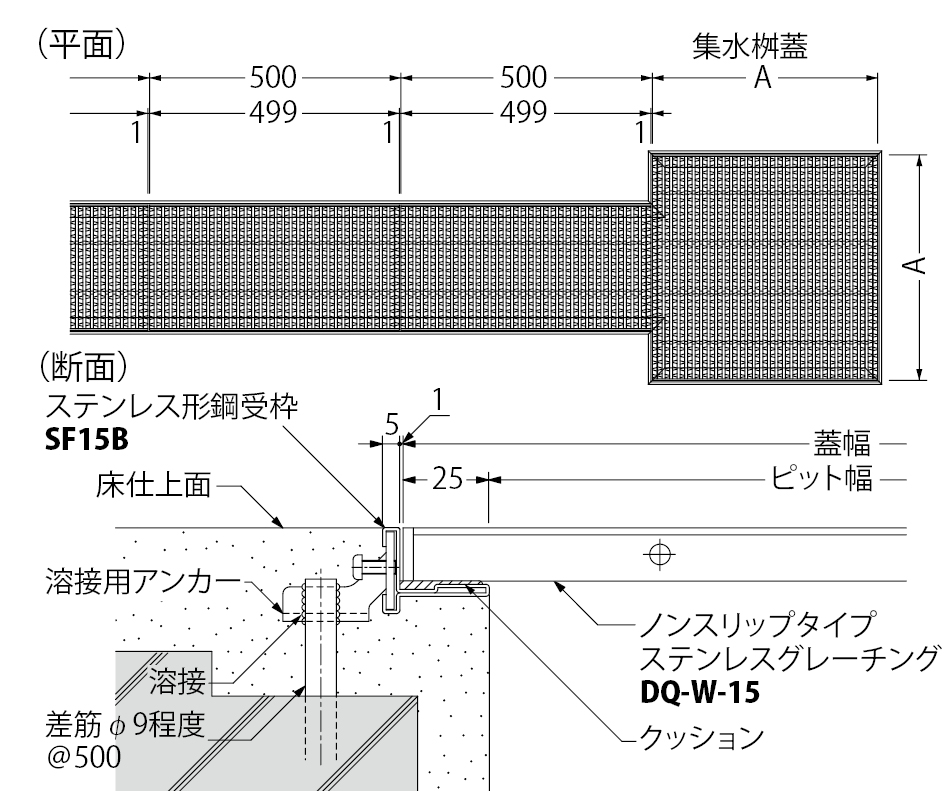

製品図面

蓋詳細図

※デルタパターンの配列は一定ではありません。製品により異なります。

メインバーの形状

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304

別売部品

適合受枠

アルミニウム製	ステンレス製
AF15B（一般型）・ AF15D（打込型）・ AF15AT（特殊防滑長尺シート用）	SF15B（一般型）・ SF15D（打込型）・ RL-15（一般型）

設計情報

厨房で使用されるワゴンのキャスターが、スムーズに通過できるよう開口部を極力狭く押え、かつ排水能力を高めるための特殊形状のメインバーを使用しています。
ノンスリップ加工を施した滑りにくい製品です。
メインバーは冷間引抜材を使用、ロールフォーミング材に比べ剛性が高く高い強度を保ちます。
端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法・質量表＜単位：mm＞

呼称	ピット幅	W	h	質量（kg）
150×500×15	100	150	15	2.1
200×500×15	150	200	15	2.5
250×500×15	200	250	15	3.0
300×500×15	250	300	15	3.7
350×500×15	300	350	15	4.2

集水桝蓋　寸法・質量表＜単位：mm＞

呼称	桝寸法	A	h	質量（kg）
350×350×15	300	350	15	2.9
400×400×15	350	400	15	3.7
450×450×15	400	450	15	4.8
500×500×15	450	500	15	5.9

蓋　価格

製品符号－呼称	価格（円/m）	図面・施工要領書等
DQ-W-15　150×500×15	44,800
DQ-W-15　200×500×15	49,100
DQ-W-15　250×500×15	62,900
DQ-W-15　300×500×15	71,700
DQ-W-15　350×500×15	79,200

※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

集水桝蓋　価格

製品符号－呼称	価格（円/枚）	図面・施工要領書等
DQ-W-15　350×350×15	29,100
DQ-W-15　400×400×15	38,100
DQ-W-15　450×450×15	48,600
DQ-W-15　500×500×15	58,000

※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

受枠　価格

製品符号	材質	直線価格（円/片側1m）	コーナー加工費（円/1ヶ所）	定尺
AF15B	アルミニウム製	3,800	2,400	3000mm
AF15D	アルミニウム製	5,200	2,400	3000mm
AF15AT	アルミニウム製	7,500	3,300	3000mm
SF15B	ステンレス製	6,900	2,700	3000mm
SF15D	ステンレス製	9,400	4,100	3000mm
RL-15	ステンレス製	4,600	1,800	2000mm

※価格には消費税は含まれておりません。
