製品の特徴

• 舗装材を充填できるダクタイル鋳鉄製の排水みぞ蓋です。
• 鋳鉄の目地は落ち着いた空間になじみます。
• スリット排水目地のすきまは6.5mmで、排水口を意識せずに通行できます。
• タイル目地割に適した蓋長さ600mmです。
• 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
• 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所に設置できます。
  ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

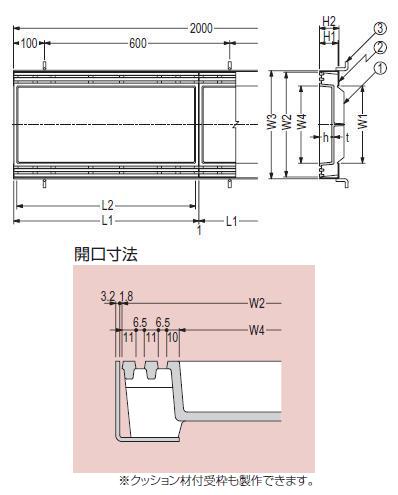

製品図面

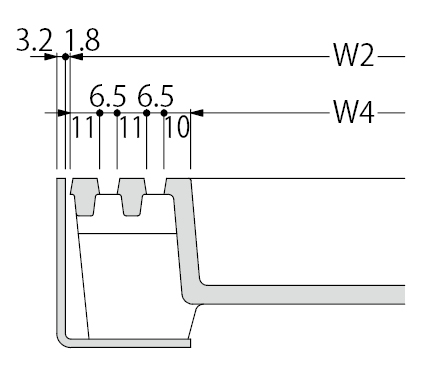

開口寸法

部品構成

1. 蓋
   材質：FCD500
   処理：樹脂系塗装
2. 受枠
   材質：SPHC
   処理：樹脂系塗装
3. アンカー
   材質：SS400
   処理：樹脂系塗装

別売部品

• 開閉ハンドル E型

寸法表＜単位：mm＞

みぞ幅	呼称	W1	W2	W3	W4	L1	L2	H1	H2	h	t	開口面積（mm2）
150	2560	150	240	250	150	599	579	60	63.2	40	6	13,390
200	3060	200	290	300	200	599	579	60	63.2	40	6	13,390
250	3560	250	340	350	250	599	579	60	63.2	40	6	13,390
300	4060	300	390	400	300	599	579	60	63.2	40	6	13,390

質量

呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）
2560	11	20
3060	13	26
3560	14	32
4060	17	36

価格

みぞ幅	製品符号	呼称	価格（円/m）	図面・施工要領書等
150	GHM-2	2560	29,200
200	GHM-2	3060	32,700
250	GHM-2	3560	35,900
300	GHM-2	4060	40,600

※価格には消費税は含まれておりません。
※本体は1ｍ当りの価格です。

受枠　価格

製品符号	価格（円/m）	コーナー加工費 （円/直角1ヶ所当り）	エンドプレート加工費 （円/片側1ヶ所当り）
スチール製受枠　L60G	5,000	1,800	4,200

※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
※幅決めプレート付の場合は、両側1m当り1,600円を加算してください。
