特徴

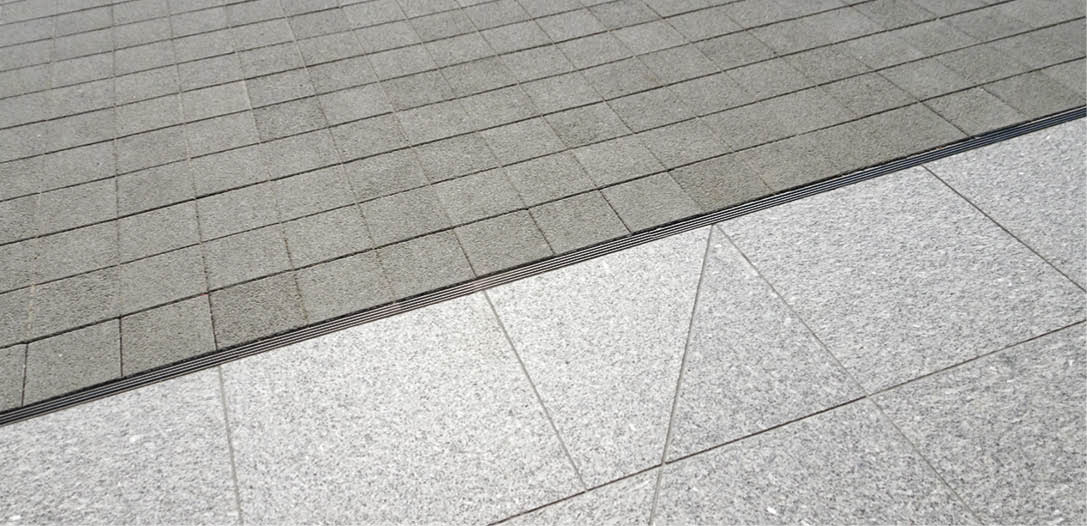

• 歩行者通路、敷地内や、玄関などの建物周りにも最適です。
• 目地外幅28mmの目立たないデザインで、景観を損ないません。

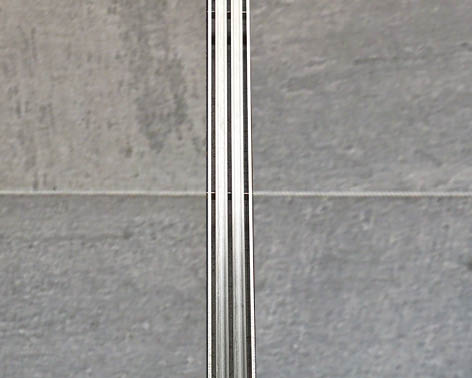

• 蓋のメインバーのすきまは2.5mmの極細目です。歩行者・台車・ストレッチャー・車椅子等がスムーズに通行できます。
• 枠は延長距離に応じて連結設置が可能です。現場での溶接作業が不要となり、施工時間の短縮に貢献します。
• 直線のほか90°コーナーもご用意しており、自在なレイアウトが可能です。

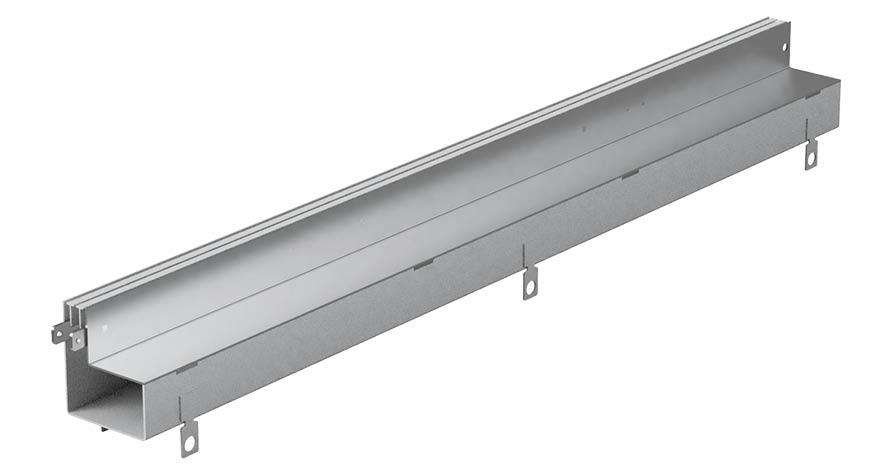

• U形の鋼製溝一体構造で、工期短縮・トータルコストの低減が可能です。

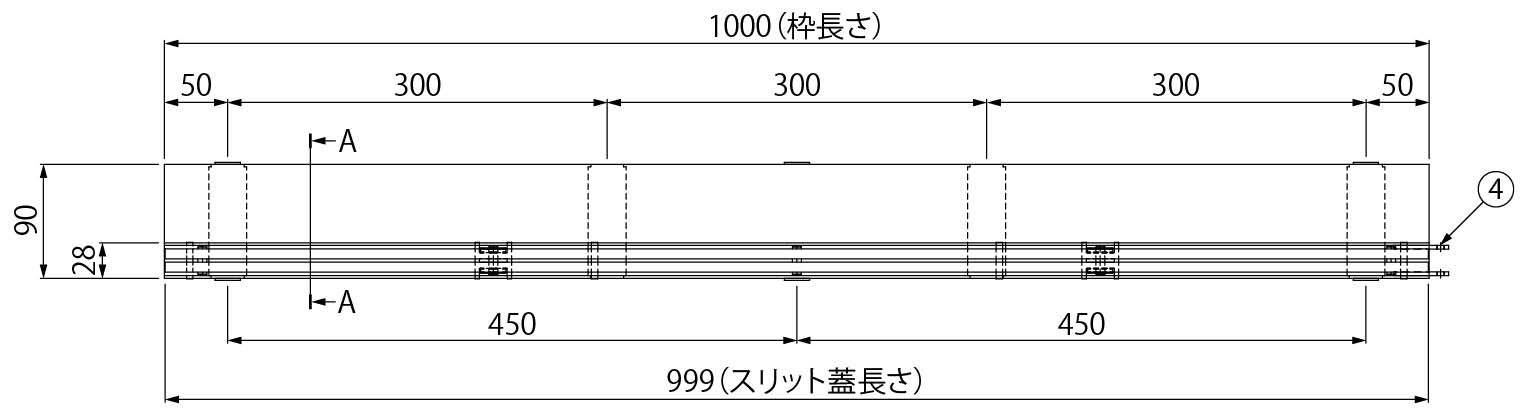

平面図

納まり図

部品構成

1. スリット蓋
   材質：SUS304
2. 枠
   材質：SUS304
3. アンカー
   材質：SGHC
4. ジョイントピース
   材質：SUS304

付属部品

1. 受枠連結用ボルト（M6×10　六角穴付極低頭ボルト）

別売部品

• 専用ハンドル


設計情報

1. 枠の端尺最小寸法は500mmです。
2. 建物外溝部の排水設計は別途必要です。
3. 枠端部にエンドプレート加工が必要な場合はご指示ください。排水管接続用パイプ（φ42.7 t=3 L=50）付エンドプレートもご用意しております。

施工情報

1. スリット蓋の引き上げ、取り外しは、専用ハンドル（別売）で容易に行えます。



質量表＜単位：kg＞

価格

枠の連結について

1. M6タップ加工付ジョイントピースの穴と枠の穴位置を合わせ、お手持ちの六角棒スパナ（呼び3）でボルトを締め付けて連結します。

＜側面図＞

＜平面図＞
