カネソウの鋼製溝付スリットみぞ蓋情報はこちら
鋼製溝付スリットみぞ蓋 トラフタイプ クリップ固定式
適用荷重：歩行用
アウトコーナー
インコーナー
※価格には消費税は含まれておりません。
スマートトラフ
鋼製溝付スリットみぞ蓋 トラフタイプ クリップ固定式
細目タイプ（すきま2.5mm） ステンレス製スリット／ステンレス製枠 90°コーナー
適用荷重：歩行用

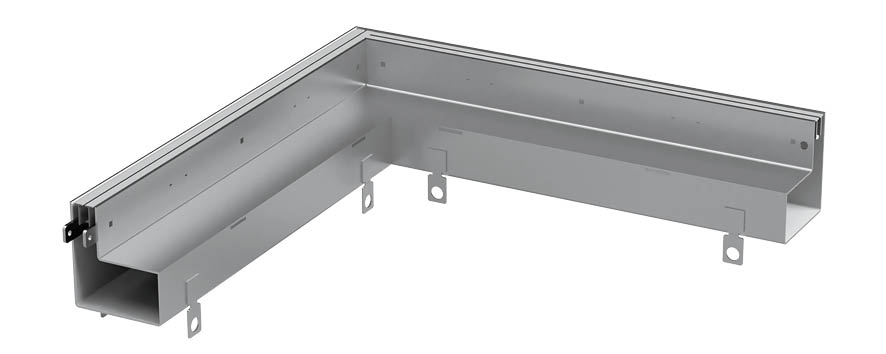

アウトコーナー
製品符号：KCTS-CS
受注生産品
製品写真

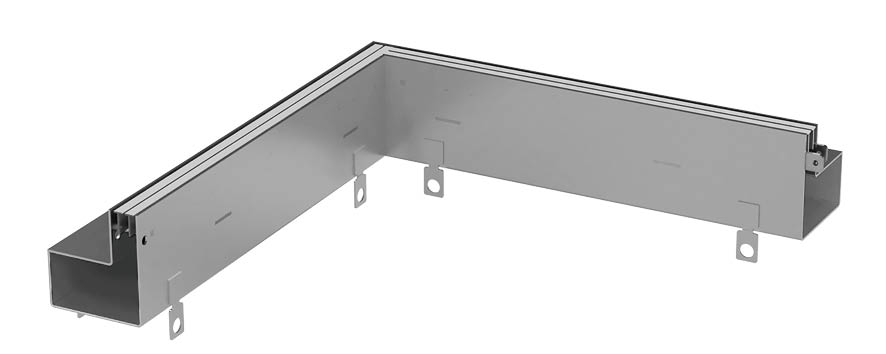

インコーナー
製品符号：KCTS-CU
受注生産品
製品写真
特徴
- 直線と組み合わせてお使いいただけます。
- 枠は延長距離に応じて連結設置が可能です。
現場での溶接作業が不要となり、施工時間の短縮に貢献します。

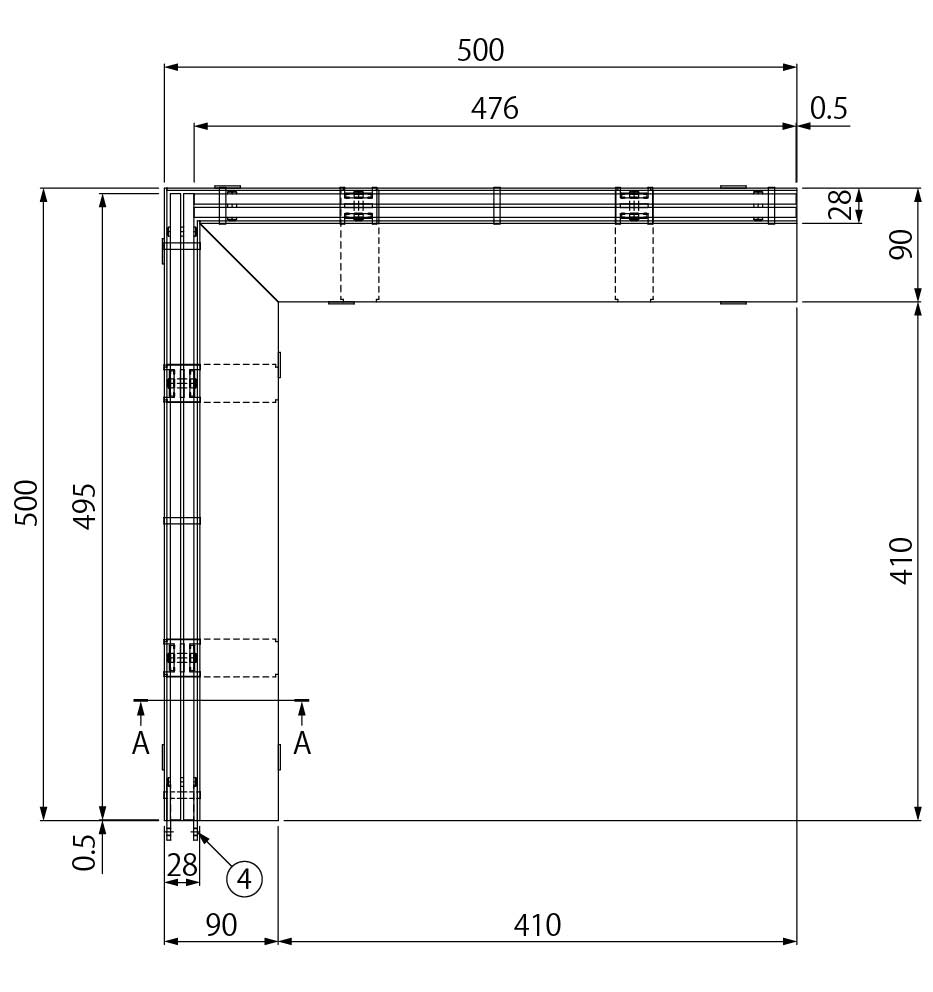

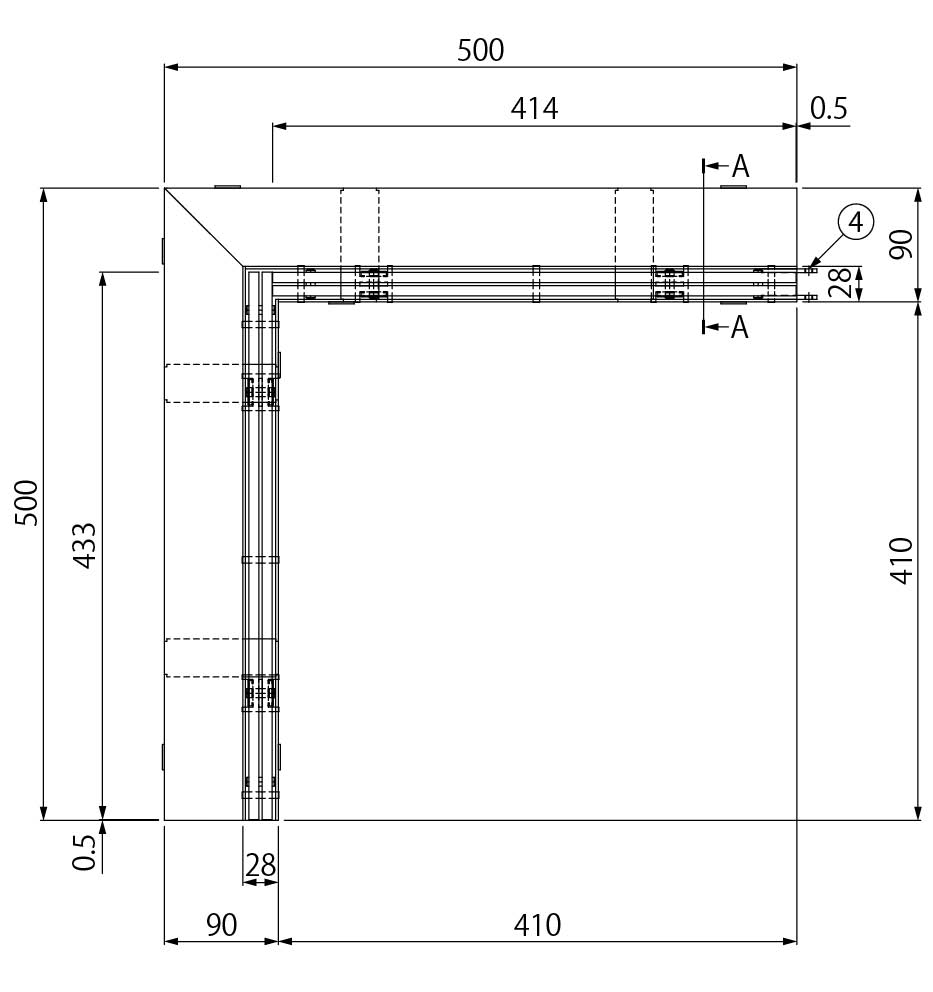

平面図

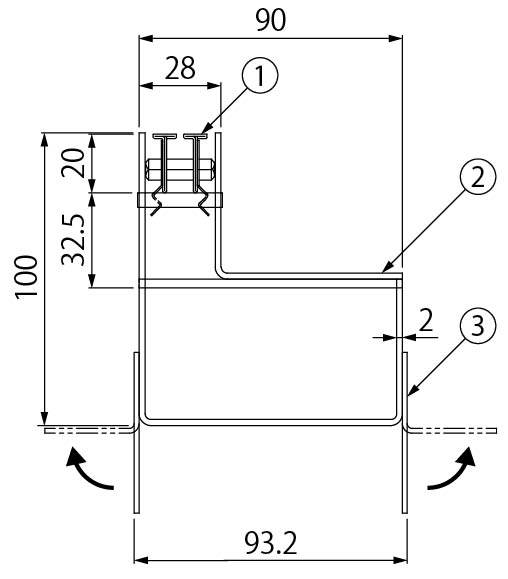

A-A断面図
※アンカーは折り曲げ可能です

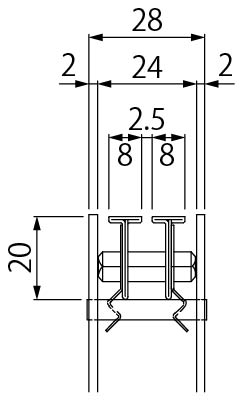

スリット部詳細図

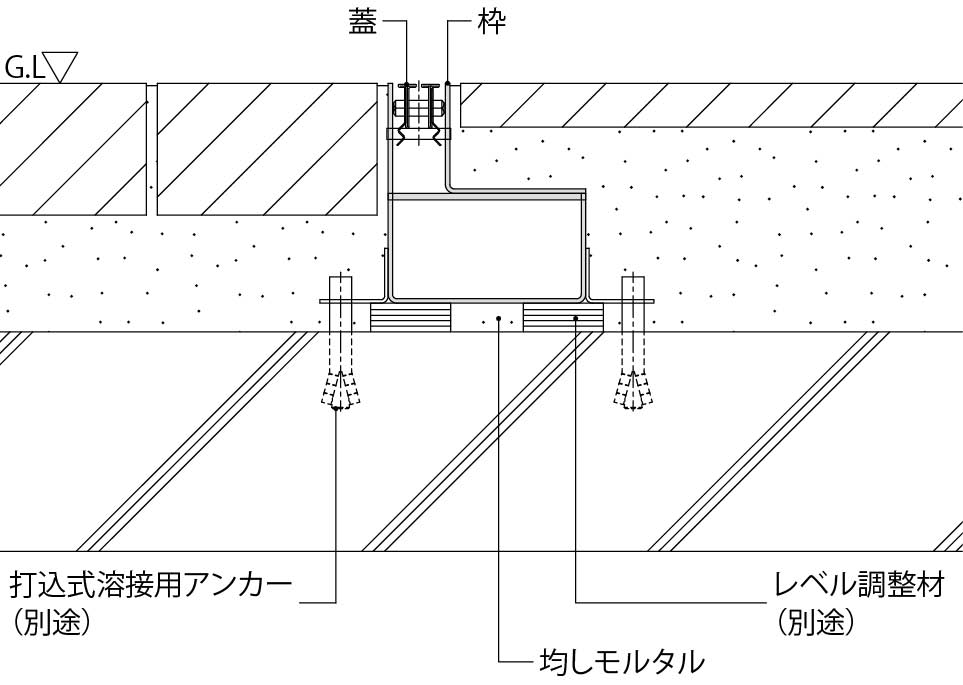

すきま2.5mm納まり図
部品構成
- スリット蓋
材質：SUS304 - 枠
材質：SUS304 - アンカー
材質：SGHC - ジョイントピース
材質：SUS304
付属部品
- 受枠連結用ボルト（M6×10 六角穴付極低頭ボルト）
別売部品
- 専用ハンドル
設計情報
- 建物外溝部の排水設計は別途必要です。
- 枠端部にエンドプレート加工が必要な場合はご指示ください。排水管接続用パイプ（φ42.7 t=3 L=50）付エンドプレートもご用意しております。
施工情報

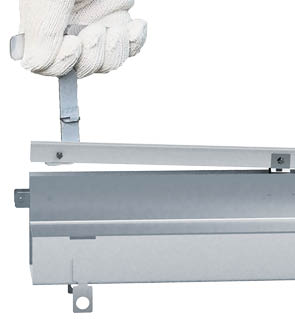

- スリット蓋の引き上げ、取り外しは、専用ハンドル（別売）で容易に行えます。
質量表＜単位：kg＞
| 適用荷重 | タイプ | 製品符号−呼称 | 蓋質量 | 枠質量 | 総質量 |
|---|---|---|---|---|---|
| 歩行用 | アウトコーナー |
KCTS-M-0220CS |
0.7 | 5.8 | 6.5 |
インコーナー |
KCTS-M-0220CU |
0.6 | 5.9 | 6.5 |
価格
| 適用荷重 | タイプ | 製品符号−呼称 | 価格（円/セット） | 図面・施工要領書等 |
|---|---|---|---|---|
| 歩行用 | アウトコーナー |
KCTS-M-0220CS |
45,100 | |
インコーナー |
KCTS-M-0220CU |
45,100 |

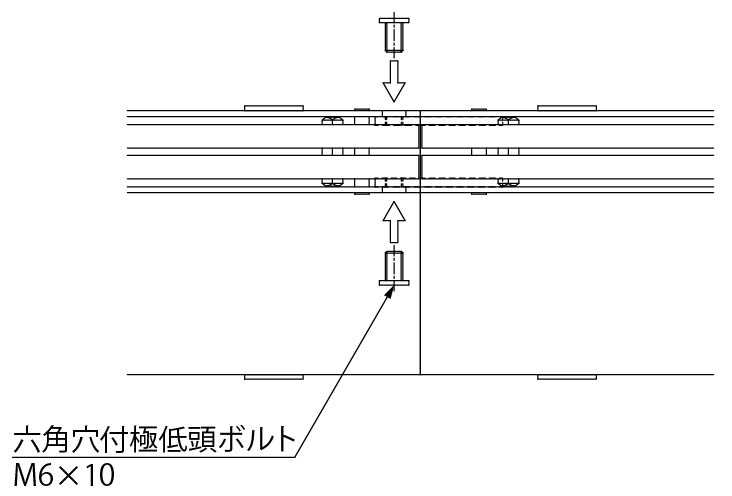

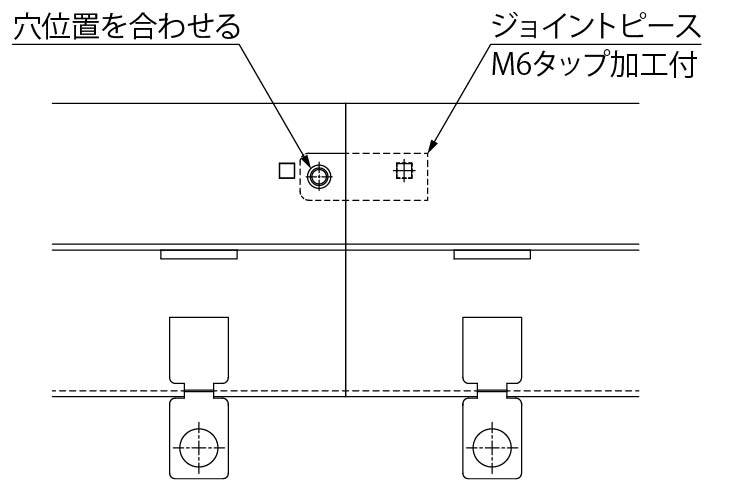

枠の連結について
- M6タップ加工付ジョイントピースの穴と枠の穴位置を合わせ、お手持ちの六角棒スパナ（呼び3）でボルトを締め付けて連結します。
＜側面図＞
＜平面図＞
